Modularni rashladni uređaj hlađen zrakom, serija R32 MCU-OHDD

Serija R32 je nova generacija modularnih rashladnih uređaja koja kombinira energetsku učinkovitost, ekološku prihvatljivost i udobnost. Inteligentno upravljanje s mogućnošću rada u načinima hlađenja, grijanja i pripreme tople vode, tihi rad i fleksibilna modularna struktura čine ih univerzalnim izborom za svaki objekt - od stambenih kompleksa do velikih poslovnih zgrada.

Kapacitet hlađenja: 76-153 kW

Kapacitet grijanja: 81-161 kW

Želite kupiti ili imate pitanja?

Modularni rashladni uređaj hlađen zrakom, serija R32 MCU-OHDD

Mycond

Klimatizacija

MULTIFUNKCIONALNOST

Integrirano grijanje, hlađenje i topla voda u jednom sustavu, jednostavno prilagođavanje mnogim primjenama.

MyCond MCU-OHDD – učinkovito hlađenje za poslovne zgrade

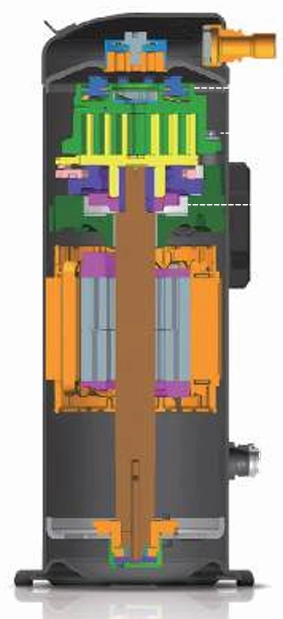

Vertikalni presjek strukture MyCond MCU-OHDD

VISOKOPERFORMANSNE KOMPONENTE PRUŽAJU IZVRSNE PERFORMANSE

Potpuno inverterski DC scroll kompresor s EVI tehnologijom

Najnoviji DC inverterski kompresor s EVI tehnologijom pruža visoku "snagu" uređaja. Jedinstveni dizajn s većim omjerom kompresije i većom razlikom tlaka omogućuje uređaju pouzdan rad čak i u najtežim uvjetima okoline. Ovaj dizajn omogućuje kontinuirano podešavanje kapaciteta kompresora za preciznu kontrolu temperature.

EVI tehnologija

Toplinska pumpa može stabilno raditi na temperaturama okoline ispod -30ºC zahvaljujući EVI tehnologiji, dok su performanse toplinske pumpe značajno poboljšane.

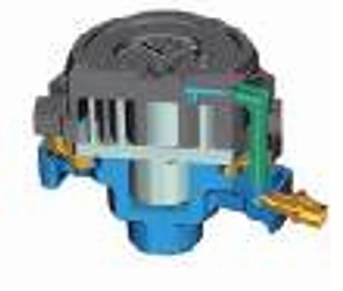

Presjek toplinske pumpe MyCond MCU-OHDD

MyCond MCU-OHDD rotacijski kompresor

Optimizirani dizajn tehnologije scroll i VCR

Optimizirano scrollanje i VCR za bolju prilagodbu uvjetima djelomičnog opterećenja i radnim zahtjevima radi poboljšanja sezonske učinkovitosti. *VCR: Varijabilni omjer kompresije

BPM mehanizam

Opremljen posebnim optimiziranim BPM (Brushless Permanent Magnet) motorom za povećane performanse i smanjenu razinu buke.

MyCond MCU-OHDD Rotor i stator visokoučinkovitog elektromotora za kompresor

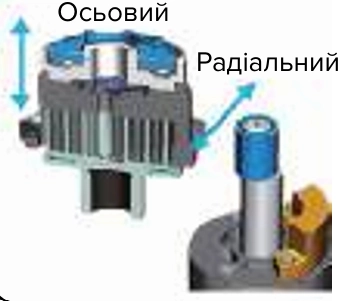

MyCond MCU-OHDD Aksijalni i radijalni ležaj – pouzdanost i stabilnost rada kompresora

Dizajn dvostruke kompatibilnosti

Štiti kompresor od ulaska prljavštine ili tekućine u scroll jedinicu. Pokretna scroll jedinica dodiruje nepokretnu scroll odgovarajućom silom kako bi se izbjeglo trošenje i curenje.

Dizajn zakretne veze

Kontroliranje sile između pokretnih i nepokretnih spirala kako se brzina kompresora povećava.

MyCond MCU-OHDD dio za učinkovit rad klima uređaja

Pumpa za ulje

Opremljen pumpom za ulje s pozitivnim volumenom za podmazivanje ležajnog sustava pod uvjetima protoka.

MyCond MCU-OHDD radi na temperaturama od -20°C do +53°C

NEPREMAŠNA FLEKSIBILNOST

Širok radni raspon

Uređaj može stabilno raditi u raznim uvjetima, što je idealno rješenje za razne zahtjeve.

U načinu hlađenja:

temperatura dovoda od -5°C do 20°C*, vanjska temperatura od -20°C do 53°C.

U načinu grijanja i tople vode:

temperatura dovoda od +20°C do +60°C*, VANJSKA TEMPERATURA OD -20°C DO 50°C.

MyCond MCU-OHDD grijanje prostora s dovodom rashladne tekućine do +60 °C

UKUPNE DIMENZIJE

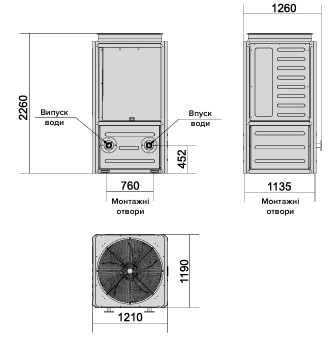

Vanjske dimenzije MCU080OHDD

Ukupne dimenzije MyCond MCU-OHDD-a - 1

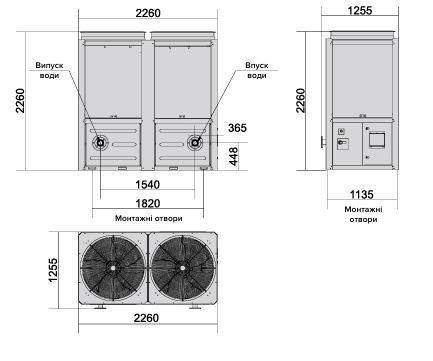

Vanjske dimenzije MCU0130OHDD, MCU0150OHDD

Ukupne dimenzije MyCond MCU-OHDD-a - 2

TEHNIČKE SPECIFIKACIJE

Tehničke specifikacije		Mjerna jedinica	MCU080OHDD	MCU0130OHDD	MCU0150OHDD
Hlađenje (Temperatura izlazne vode 7°C/ Vanjska temperatura zraka 35°C)	Kapacitet (maks.) Ulazna snaga (maks.) EER (maks.) Kapacitet (nom.) Ulazna snaga (nom.) EER (nom.)	kW kW kW/kW kW kW kW/kW	76,0 29.01 2,62 65,0 22.03 2,95	137,0 46,92 2,92 100,0 28,60 3,50	153,0 56,56 2,70 130,0 42,88 3.03
Grijanje (Temperatura izlazne vode 45°C/ Vanjska temperatura zraka 7°C)	Kapacitet (maks.) Ulazna snaga (maks.) COP (maks.) Kapacitet (nom.) Ulazna snaga (nom.) COP (nom.)	kW kW kW/kW kW kW kW/kW	81,0 24.40 3.32 71,0 18,93 3,75	151,0 41,95 3,60 100,0 24.20 4.13	161,0 47,08 3.42 142,0 36,90 3,85
Sezonska energetska učinkovitost	VIDJELAC ηs,c SCOP (35°C) ηs,c SCOP (55°C) ηs,c	Š/Š % Š/Š % Š/Š %	4,60 181 4,51 178 3,65 143	4,88 192 4,85 191 3,85 151	4,82 190 4,60 181 3,80 149
Raspon radne temperature	Hlađenje Grijanje	°C °C	-20~53°C -30~50°C
Raspon temperature izlazne vode	Hlađenje Grijanje	°C °C	-5~20°C 20~60°C
Napajanje		F/V/Hz	3N~/380~415V/50Hz
Razina akustične snage		dB	88	88	91
Vrsta izmjenjivača topline vode			Izmjenjivač topline s ljuskom i cijevi
Vrsta izmjenjivača topline zraka			Bakrene cijevi i aluminijske peraje
Vrsta prigušnice rashladnog sredstva			Elektronički ekspanzijski ventil
Kompresor	Tip Količina		Scroll kompresor s inverterom
Kompresor	Tip Količina		1	2	2
Rashladno sredstvo	Tip		R32
Ventilator	Tip Protok zraka Količina	m3/h	Aksijalni
			25400	20500	25400
			1	2	2
Vodovodni sustav	Otpornost na vodu Brzina protoka vode Veličina vodovodne cijevi (ulaz/izlaz)	kPa m3/h	53	40	60
			12.20	17.2	1 24,4
			DN50/DN50	DN65/DN65	DN65/DN65
Vanjske dimenzije	Š×D×V	mm	1260×1210×2260	2260×1255×2260	226012552260
Težina	Neto težina	kg	500	910	910

Bilješke:

1. Proizvođač može promijeniti tehničke podatke bez prethodne najave radi poboljšanja proizvoda.

2. Performanse su u skladu sa standardima EN14511 i EN14825.

3. Maks.: 100% frekvencije kompresora.

4. Nom.: Nominalni podaci 80% maksimalne frekvencije.

5. Za dodatne informacije obratite se osoblju tvrtke Mycond.
