Odvlaživači zraka serije MID / MSP

Odvlaživači zraka serije MID i MSP namijenjeni su industrijskim ili bazenskim prostorima. Obično se ugrađuju u okruženja poput javnih i privatnih bazena, mljekara, podruma, vitrina i drugih primjena, gdje je kontrola vlažnosti bitna kako se konstrukcija ili roba ne bi oštetili.

Kapacitet odvlaživanja: 100 ... 4650 l/dan

Želite kupiti ili imate pitanja?

Mycond

Komercijalni odvlaživači zraka

MSP jednostruki kanalni odvlaživač zraka, dizajniran za odvlaživanje i grijanje unutarnjih bazena i agresivnih okolina.

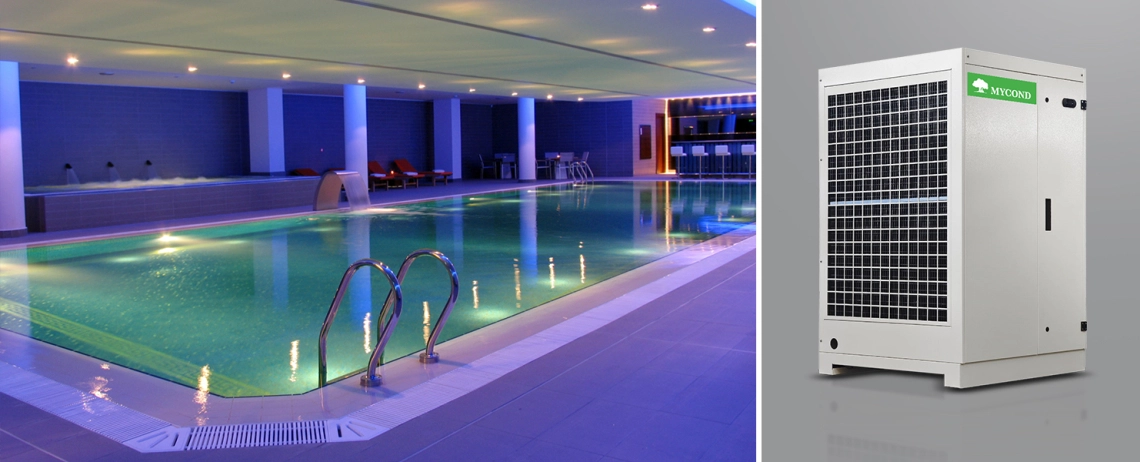

MyCond MID MSP učinkovita kontrola vlažnosti za komercijalne objekte

Ugradnja u prostoriji u kojoj je potrebno odvlaživanje (fiksna ili pomična s okretnim kotačima, opcionalno) ili u tehničkoj prostoriji
Pocinčane čelične ploče, obojene iznutra i izvana
Prethodno obložene rebraste zavojnice prikladne za agresivnu okolinu
Elektroničke komponente zaštićene od klora
Posuda za kondenzat od nehrđajućeg čelika
Centrifugalni ventilator s dvostrukim ulazom (EC radijalni ventilator, opcija) s gornjim ili linijskim dovodom
Predgrijač za kloriranu vodu

MyCond MID MSP odvlaživač zraka za bazen

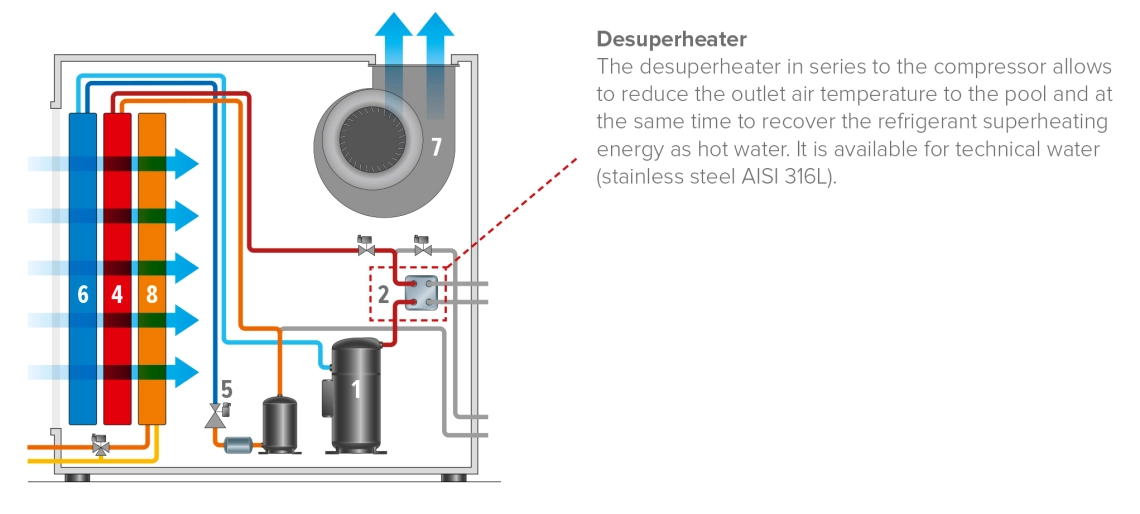

Principna shema

MyCond MID MSP odvlaživač zraka s funkcijom grijanja vode za bazen

Kompresor, rashladni plin R410A
Predgrijač (opcionalno)
Kondenzator
Termostatski ekspanzijski ventil
Isparivač
Ventilator: izravni pogon za veličine do 0950, remenski prijenos za veličine od 1100; radijalni EC ventilator opcionalno
Zavojnica vode za naknadno zagrijavanje ili naknadno hlađenje s 3-putnim ventilom

Način rada

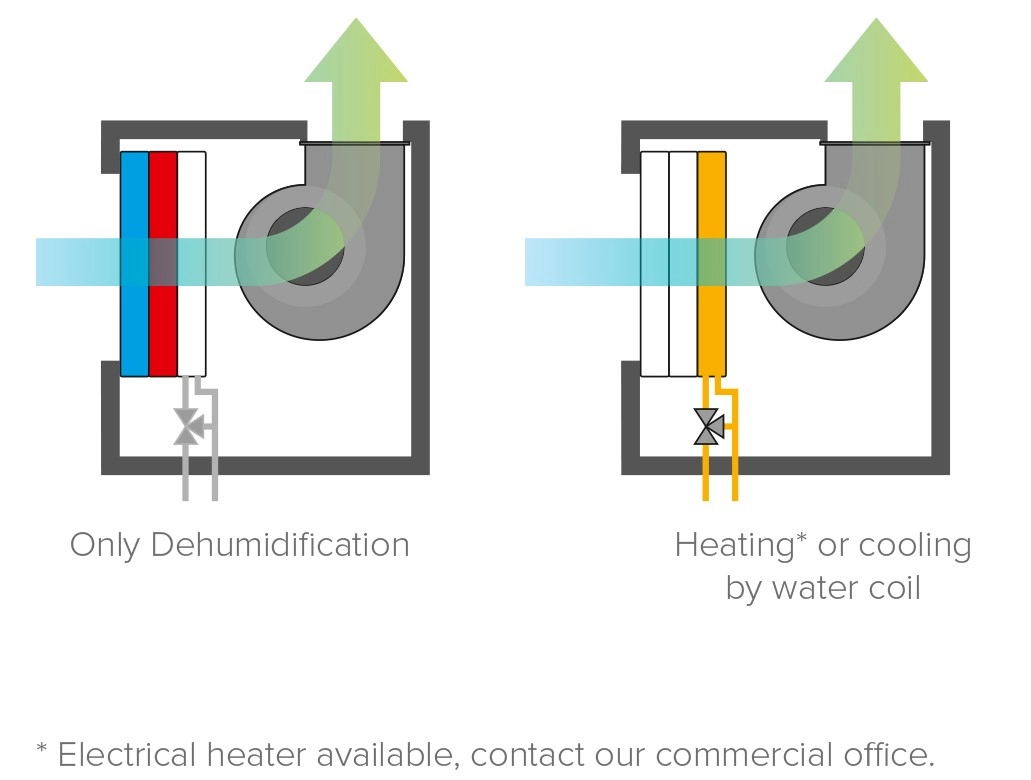

MyCond MID MSP jedinica za povrat topline

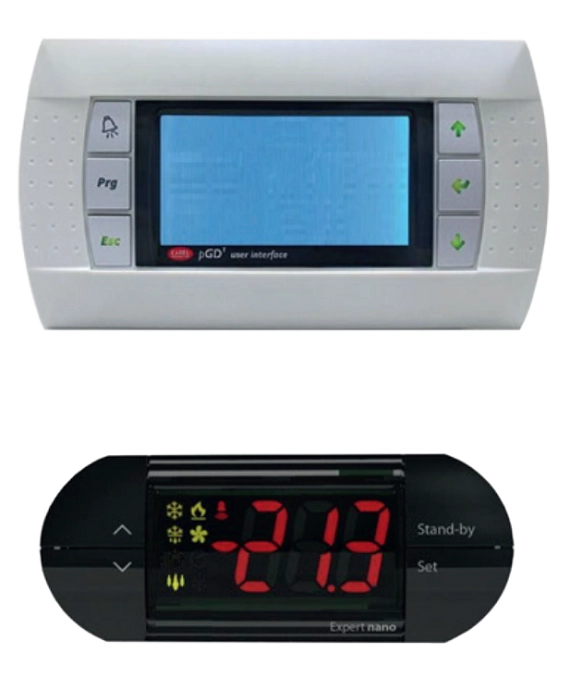

MyCond MID MSP kontroleri za upravljanje odvlaživačem zraka

Standardne opcije:

Mehanički higrostat
Okvir držača filtera za kanal usisnog zraka
Elektronički krono-higrostat
Zavojnica za toplu/hladnu vodu s 3-putnim ventilom
Tiha verzija -2 dB(A)
Soft-starter
Manometri
Odmrzavanje vrućim plinom
Pregrijač vode u bazenu
Centrifugalni ventilator s visokim statičkim tlakom

Napredna kontrola:

Radijalni EC ventilatori
Upravljački terminal 0-10 V
AAC: automatska kontrola protoka zraka
Kartica sata za raspored vremena
Senzor začepljenja filtera
Udaljeni korisnički terminal
TH sonda za ugradnju u kanale
Serijska ploča za Modbus, Lonworks, Bacnet, KNX, Ethernet™ povezivost

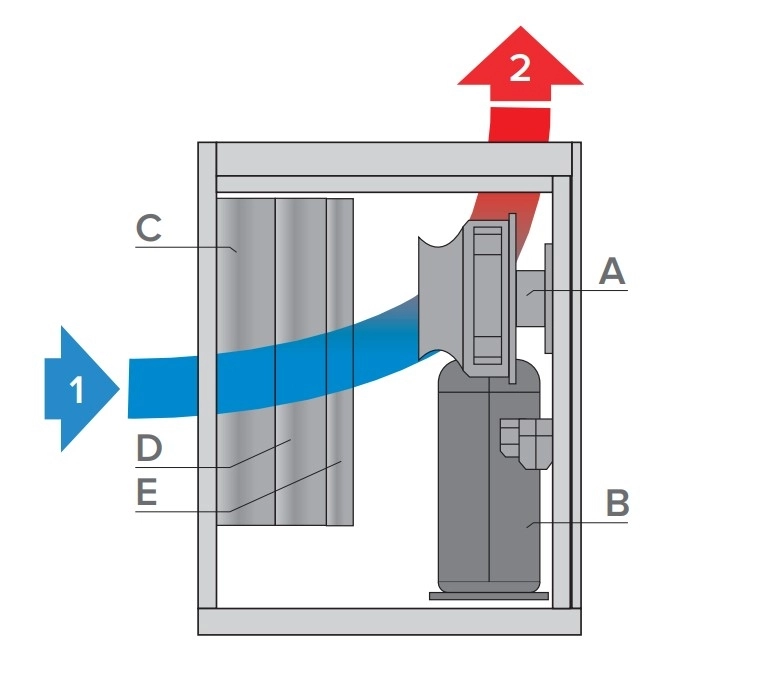

Legenda:

A – Ventilator
B – Kompresor
C – Isparivač
D – Kondenzator
E – Izmjenjivač topline za toplu vodu ili električni grijač (opcija)

Princip rada odvlaživača zraka MyCond MID MSP

Mogućnosti:

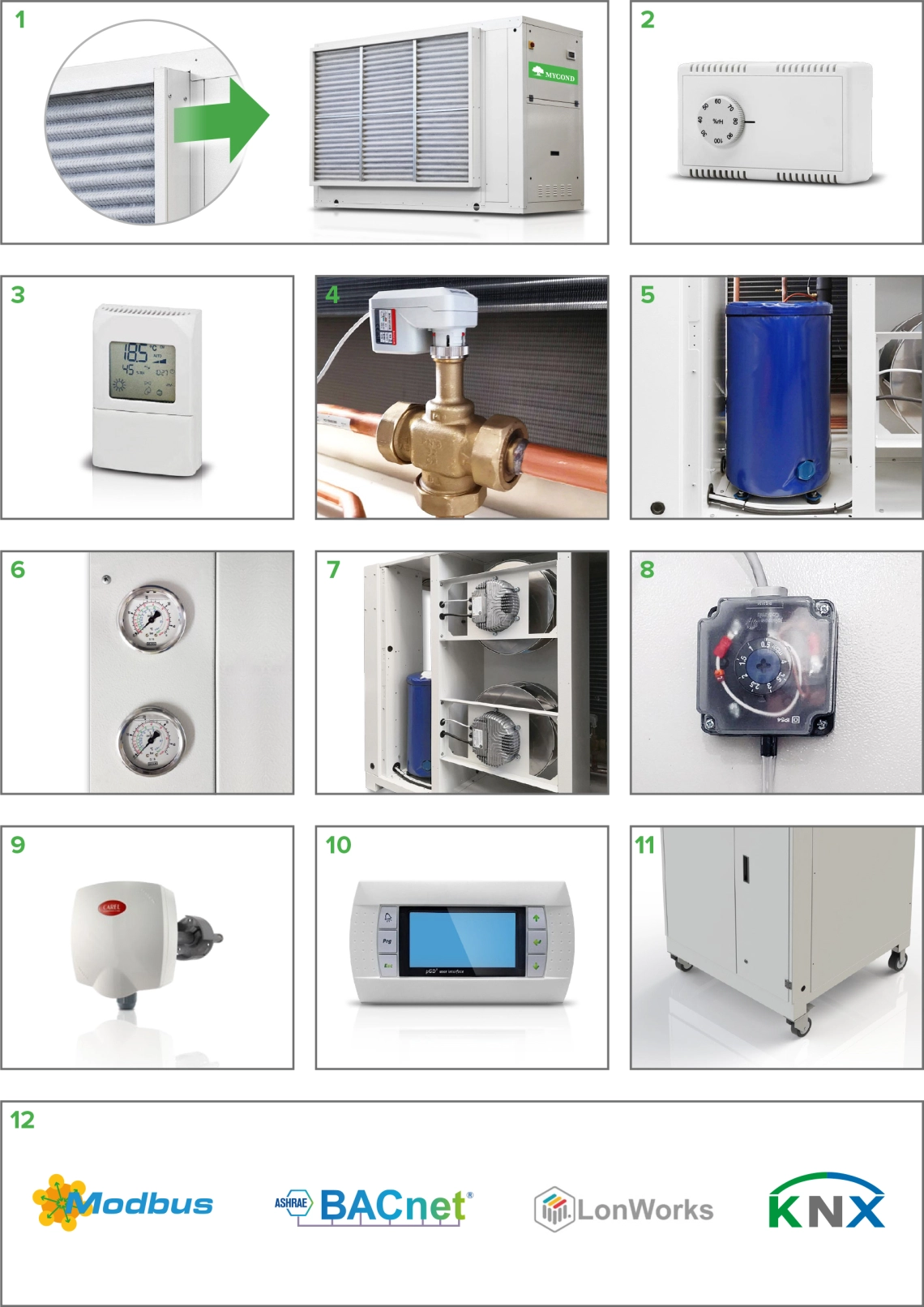

Komponente za automatizaciju upravljanja MyCond MID MSP-om

Okvir držača filtera za usisni kanal s filterima G2 ili G4 (1)
Mehanički higrostat za ugradnju na zid (2)
Elektronički krono-higrostat (3)
Vodena zavojnica s modulirajućim trosmjernim ventilom (4)

Samo grijanje
Samo grijanje, predimenzionirano
Hlađenje/Grijanje
Hlađenje/grijanje, predimenzionirano

*3, 4 Uključujući posudu za kondenzat i izolaciju

Tiha verzija (5)
Meki start
Manometri (6)
Odmrzavanje vrućim plinom (obavezno u slučaju temperature zraka ispod 8°C)
Predgrijač za tehničku ili bazensku vodu (4)
Centrifugalni ventilator visokog statičkog tlaka
Radijalni EC ventilator (7)
ACF: Automatska kontrola protoka; omogućuje odabir protoka zraka izravno na zaslonu i njegovo održavanje i u slučaju promjenjivih padova tlaka zbog filtera.
Napredna kontrola
Satna kartica s vremenskim rasporedom: 2 načina rada (radni dan ili praznik), 6 vremenskih intervala po načinu rada. Podesivi parametri: uključeno/isključeno, unutarnja temperatura, unutarnja relativna vlažnost.
Senzor prljavih filtera (8)
Sonda za temperaturu i vlažnost za ugradnju u kanale (9)
Udaljeni korisnički terminal uključujući kabel od 20 m (10)
Dodatna toplinska izolacija, debljine 20 mm ili 40 mm
Okretni kotači (11)
Serijska ploča za BMS (12)

Modbus
LonWorks
BACnet
KNX

Ethernet™ sučelje, dostupni protokoli: SNMP v1 i v2c, BACnet/IP, BACnet Ethernet i Modbus TCP/IP
Kontakt za upravljanje ovlaživačem zraka 0-10 V
Verzija za vanjsku montažu

Opcije za posebne primjene

Specijalne zavojnice za agresivnu okolinu
Paneli od nehrđajućeg čelika AISI 316L
Kondenzator tehničke vode
Električni grijači
Kondenzator vode u bazenu

MyCond MID MSP toplinska pumpa za bazen za obiteljski odmor

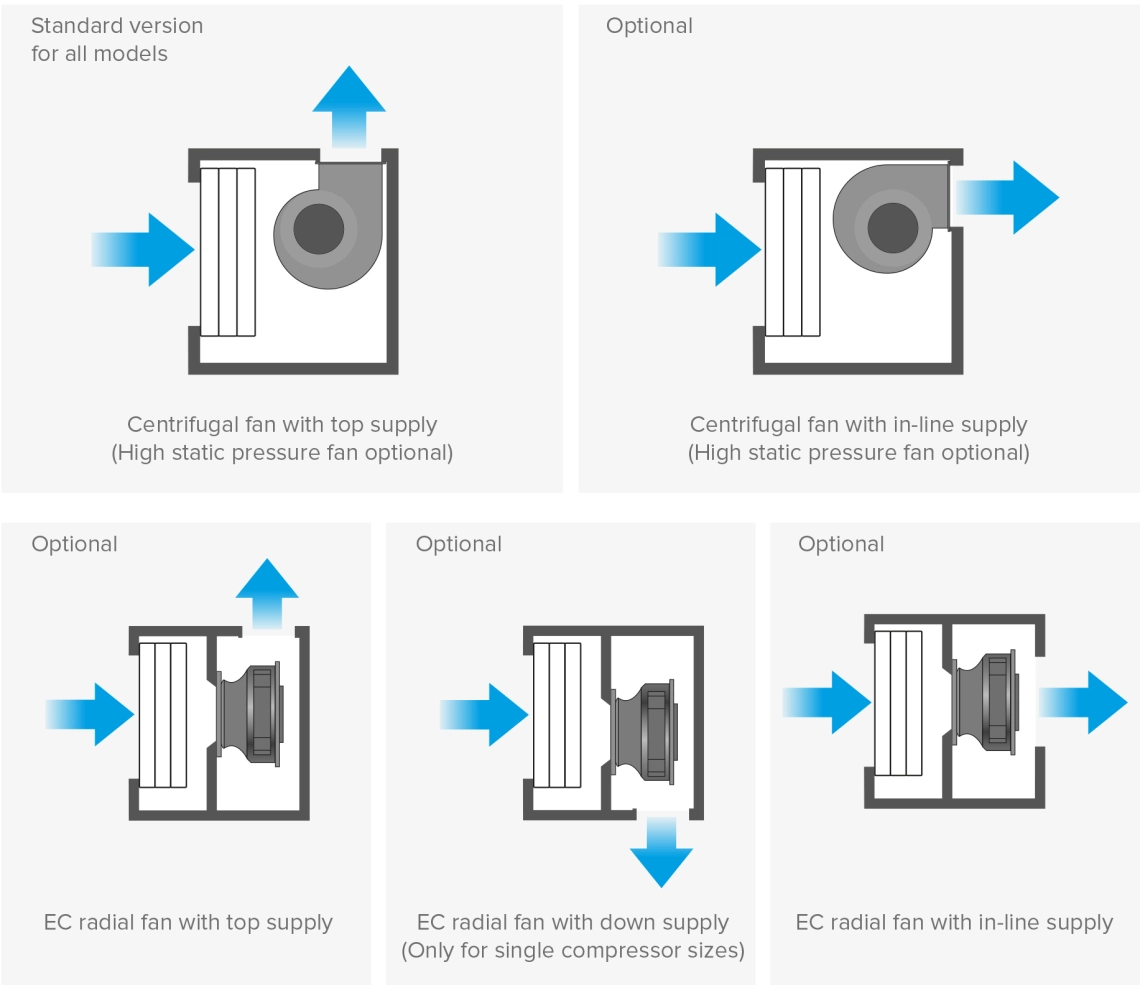

Vrsta ventilatora

Mogućnosti montaže ventilatora MyCond MID MSP s EC motorom

Sezonski način rada

MyCond MID MSP Grijanje bazena zimi s ventilacijom

ZIMA: pokretanje, bez osoba, natkriveni bazen, grijanje toplovodnom izmjenjivačem.
Kompresor: ISKLJUČEN
Zavojnica tople vode: UKLJUČENO (opcionalno)
Predgrijač: ISKLJUČEN (opcionalno)

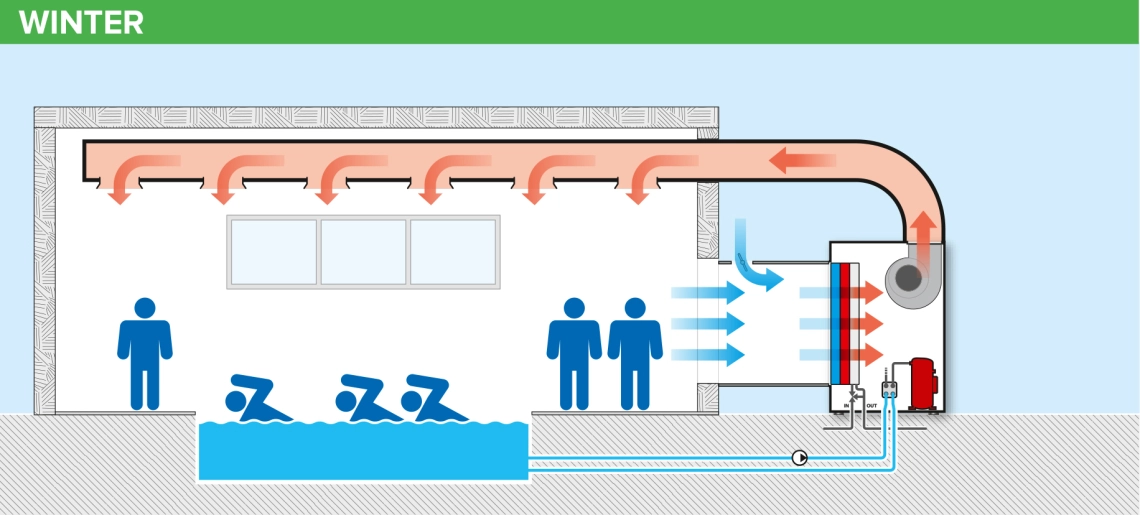

MyCond MID MSP Grijanje i ventilacija bazena zimi

ZIMA: normalan rad, bazen otvoren, odvlaživanje.
Kompresor: UKLJUČEN
Zavojnica tople vode: ISKLJUČENO (opcionalno)
Predgrijač: ISKLJUČEN (opcionalno)

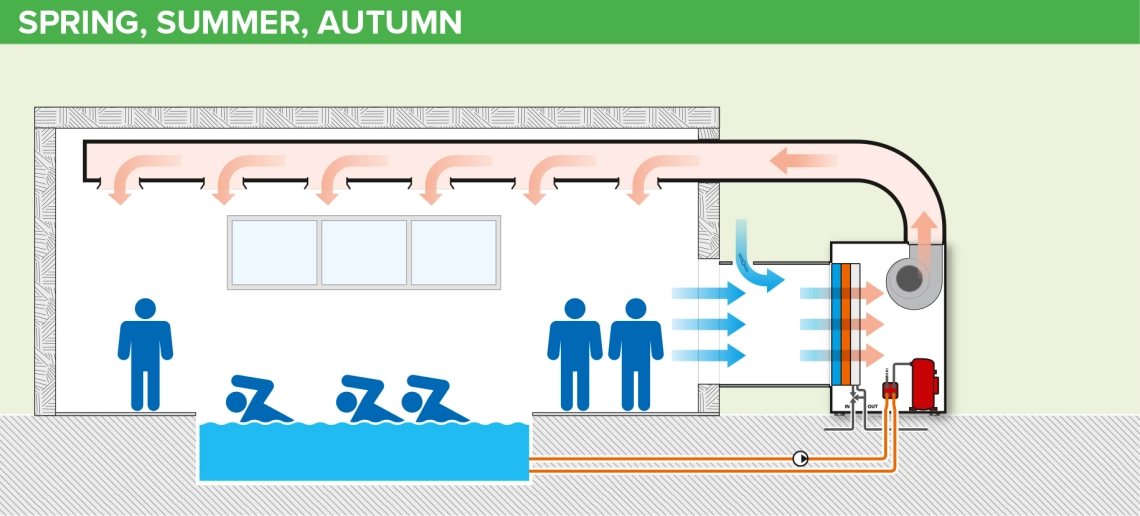

MyCond MID MSP Ventilacija bazena u toploj sezoni

PROLJEĆE, LJETO, JESEN: normalan rad, bazen otvoren, odvlaživanje s povratom topline (pregrijač pregrijane vode)
Kompresor: UKLJUČEN
Zavojnica tople vode: ISKLJUČENO (opcionalno)
Predgrijač: UKLJUČEN (opcionalno)

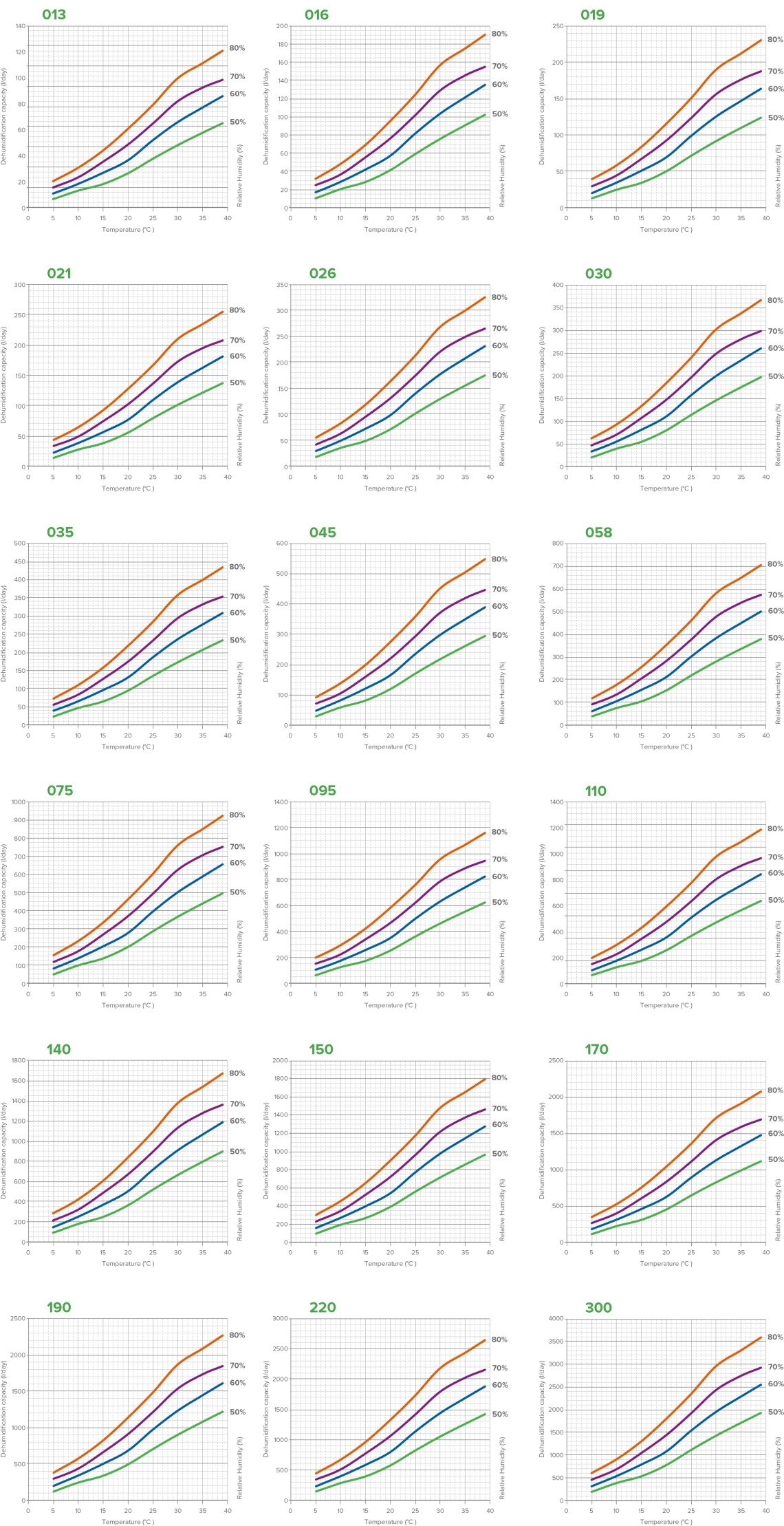

Grafikon performansi

Grafikoni performansi odvlaživača zraka MyCond MID MSP

Dimenzije

Tehnički podaci	Jedinice	MID - MSP 010	MID - MSP 013	MID - MSP 016	MID - MSP 019	MID - MSP 021	MID - MSP 026	MID - MSP 030	MID - MSP 035	MID - MSP 045	MID - MSP 058
Kapacitet odvlaživanja	l/dan	100	128	157	190	210	268	302	358	452	581
Brzina protoka zraka	^m³ /h	900	1200	1600	1600	2000.	2800	2800	3800	4000	4800
Kapacitet bojlera	kW	5,5	9,8	9,8	9,8	16,5	17	17	26,5	26,5	27
Kapacitet električnog grijača	kW	na zahtjev
Napajanje	V / faze / Hz	230/1/50	230/1/50	230/1/50	230/1/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50
Dimenzije (ŠxDxV)	mm	700x550x900				700x850x900			830x850x1350

Tehnički podaci	Jedinice	MID - MSP 075	MID - MSP 095	MID - MSP 110	MID - MSP 140	MID - MSP 150	MID - MSP 170	MID - MSP 190	MID - MSP 220	MID - MSP 300	MID - MSP 450
Kapacitet odvlaživanja	l/dan	760	955	1120	1380. godine	1480. godine	1710.	1870.	2180	2960	4650
Brzina protoka zraka	^m³ /h	7000	8200	11000	12500	13000	15000	15000	17000	25000	35000
Kapacitet bojlera	kW	48	55	76	83	98	107	107	118	168	235
Kapacitet električnog grijača	kW	na zahtjev
Napajanje	V / faze / Hz	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3+N/50
Dimenzije (ŠxDxV)	mm	1000x1400x1350		1000x1950x1640		1000x1950x1640				1000x3390x 1640. godine	1000x4430x 2380

Svi podaci odnose se na: temperaturu zraka 30 °C, relativnu vlažnost 80%, temperaturu vode 80/70 °C

Bilješka:
MID – standardna (industrijska) verzija
MSP – verzija za bazensku vodu
