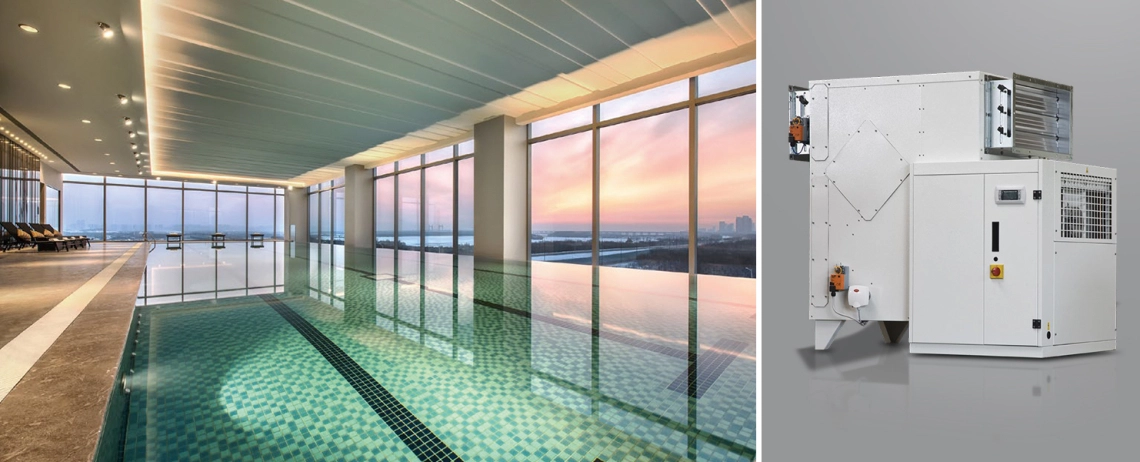

Odvlaživači zraka za bazene serije MSTR / MSPR

Visokoučinkoviti odvlaživači zraka MSTR / MSPR dizajnirani su za sveobuhvatnu kontrolu temperature, vlažnosti, povrata topline i klimatizacije u natkrivenim bazenima i korozivnim okruženjima.

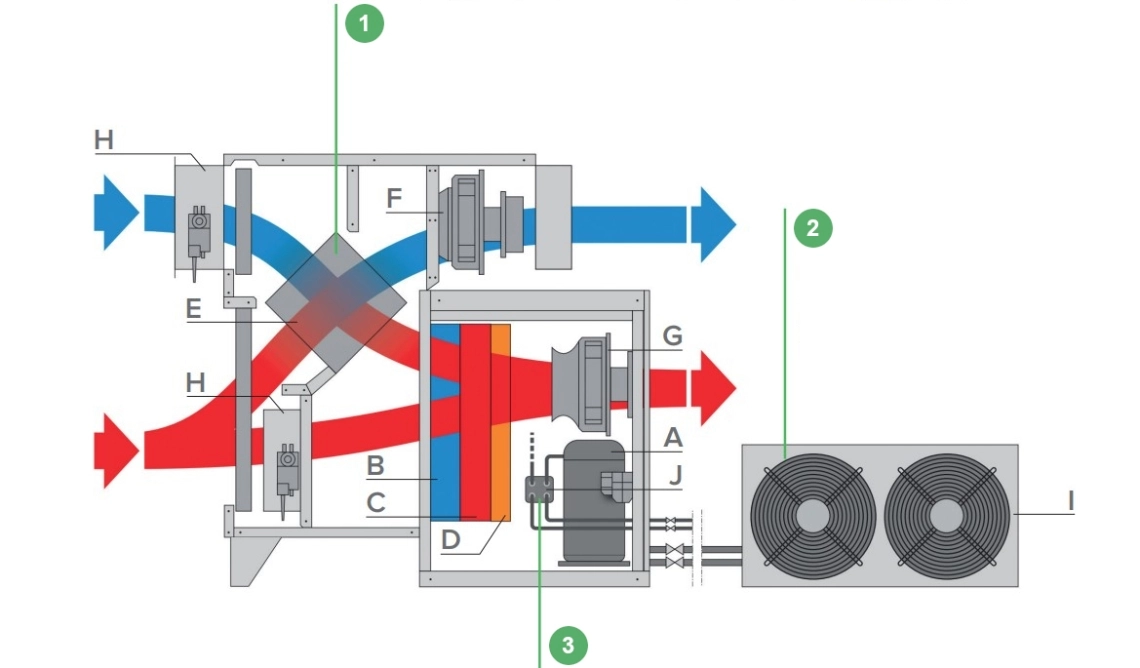

Principna shema

1. Rekuperator topline s miješanim protokom omogućuje iskorištavanje topline iz ispušnog zraka, koja se koristi za zagrijavanje dovodnog zraka. Izvedba za bazen (standardna): aluminijske lamele sa zaštitnim premazom.

2. Daljinski kondenzator zraka (za MSTR modele, maks. udaljenost 30 m). Kondenzator odvodi toplinu proizvedenu tijekom odvlaživanja u vanjski okoliš kako bi se spriječilo pregrijavanje okoline. Uređaj se koristi kao klima uređaj.
3. Predgrijač spojen serijski na kompresor omogućuje smanjenje temperature zraka na ispustu u bazen, a istovremeno iskorištava energiju pregrijavanja rashladnog sredstva zagrijavanjem vode. Dostupan je u verzijama namijenjenima za procesnu ili kloriranu vodu (nehrđajući čelik AISI 316L).

Jedinice MSPR / MSTR idealne su za bazene kojima je ne samo potrebno odvlaživanje, već i obnavljanje unutarnjeg zraka bez raspršivanja topline prema van. Jedinice serije MSPR / MSTR dizajnirane su za upotrebu u malim, srednjim i velikim bazenima, gdje je potrebna regulacija razine vlažnosti i/ili sprječavanje kondenzacije, gdje je potrebna stalna izmjena zraka, čak i uz 24-satni rad. Visokoučinkoviti rekuperator jamči učinkovitost do 80%, a konstrukcija je posebno prikladna za okruženja u kojima su prisutne korozivne tvari poput klora.

Serija MSPR/MSTR koristi samo EC radijalne ventilatore s ugrađenim inverterima visoke energetske učinkovitosti. Mycond je razvio sofisticirani softver za podešavanje kako bi se postavili, mjerili i kontrolirali protok zraka odvlaživača zraka MSPR/MSTR, eliminirajući sve probleme koji nastaju zbog netočnog izračuna pada tlaka u kanalima, čime je ugradnja odvlaživača i puštanje sustava u rad izuzetno jednostavno i brzo, smanjujući vrijeme i troškove ugradnje. Ove jedinice su dizajnirane za spajanje na krute kanale. Serija se sastoji od 20 modela, u rasponu od 100 L/dan i 900 m ³ /h do 4600 L/dan i 35 000 m ³ /h.

Opcije

• G4 ili F7 filteri
• Vodena zavojnica s modulirajućim trosmjernim ventilom * (1)

1. Samo grijanje
2. Samo grijanje, predimenzionirano
3. Hlađenje/Grijanje
4. Hlađenje/grijanje, predimenzionirano

*3, 4 Uključujući posudu za kondenzat i izolaciju.

* Moguće je ugraditi samo jednu vodenu zamjenu; za veličine do 0300, trokraki ventil za uključivanje/isključivanje.

• Komplet za slobodno hlađenje: omogućuje hlađenje vanjskim zrakom kada je njegova temperatura niža od temperature unutarnjeg zraka
• Tiha verzija (2)
• Meki start
• Manometri (3)
• Odmrzavanje vrućim plinom (obavezno u slučaju temperature zraka ispod 8°C)
• Predgrijač za tehničku ili bazensku vodu (4)
• ACF: Automatska kontrola protoka; omogućuje odabir protoka zraka izravno na zaslonu i njegovo održavanje i u slučaju promjenjivih padova tlaka zbog filtera. (5)
• Senzor prljavih filtera (6)
• Sonda za temperaturu i vlažnost za ugradnju u kanale (7)

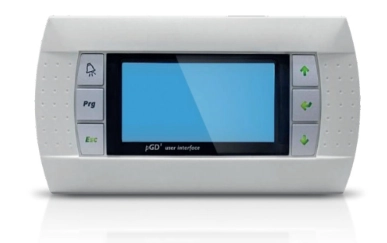

• Udaljeni korisnički terminal uključujući kabel od 20 m (8)
• Dodatna toplinska izolacija, debljine 20 mm ili 40 mm
• Serijska ploča za BMS (9)

1. Modbus
2. LonWorks
3. BACnet
4. KNX

• Ethernet™ sučelje, dostupni protokoli: SNMP v1 i v2c, BACnet/IP, BACnet Ethernet i Modbus TCP/IP
• Verzija u dva dijela (10)
• Verzija za vanjsku ugradnju (11)
• Kontakt za upravljanje ovlaživačem zraka 0-10 V (MYCOND ne isporučuje ovlaživač zraka)

Opcije za posebne primjene

• Specijalne zavojnice za agresivnu okolinu
• Paneli od nehrđajućeg čelika AISI 316L
• Napajanje 60 Hz
• Kondenzator tehničke vode
• Električni grijači
• Kondenzator vode u bazenu

Sezonski način rada

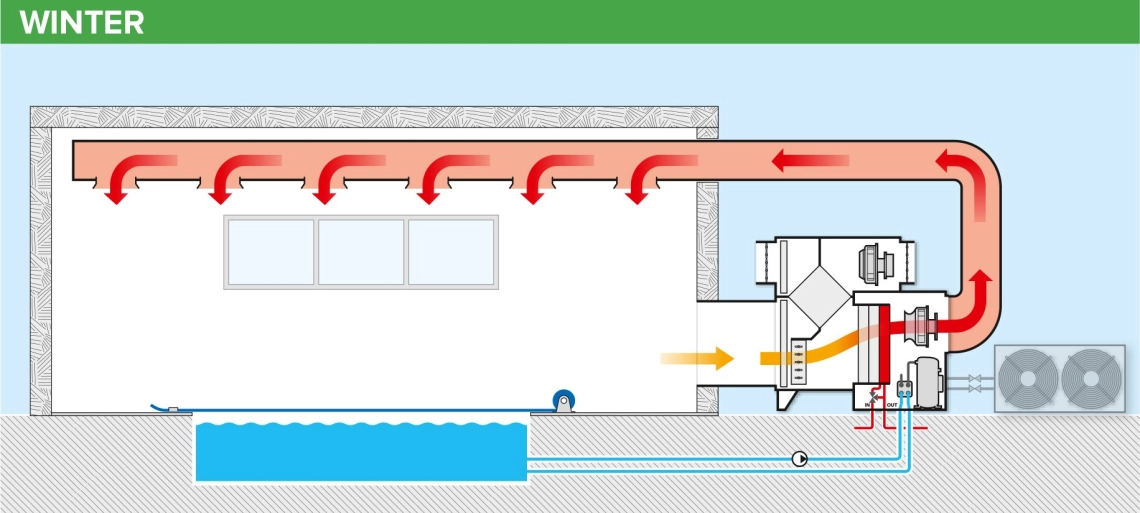

ZIMA: pokretanje, bez osoba, natkriveni bazen, grijanje toplovodnom izmjenjivačem.
Kompresor: ISKLJUČEN
Zavojnica tople vode: UKLJUČENO (opcionalno)
Predgrijač: ISKLJUČEN (opcionalno)
Daljinski kondenzator: ISKLJUČENO (MSPR modeli)
Vanjski zrak: ISKLJUČENO

ZIMA: normalan rad, bazen otvoren, odvlaživanje.
Kompresor: UKLJUČEN
Zavojnica tople vode: ISKLJUČENO (opcionalno)
Predgrijač: ISKLJUČEN (opcionalno)
Daljinski kondenzator: ISKLJUČENO (MSPR modeli)
Vanjski zrak: UKLJUČEN

PROLJEĆE, JESEN: normalan rad, bazen otvoren, odvlaživanje s povratom topline (pregrijač pregrijane vode)
Dostupan je način rada slobodnog hlađenja (opcionalno).
Kompresor: UKLJUČEN
Zavojnica tople vode: ISKLJUČENO (opcionalno)
Predgrijač: UKLJUČEN (opcionalno)
Daljinski kondenzator: ISKLJUČENO (MSPR modeli)
Vanjski zrak: UKLJUČEN

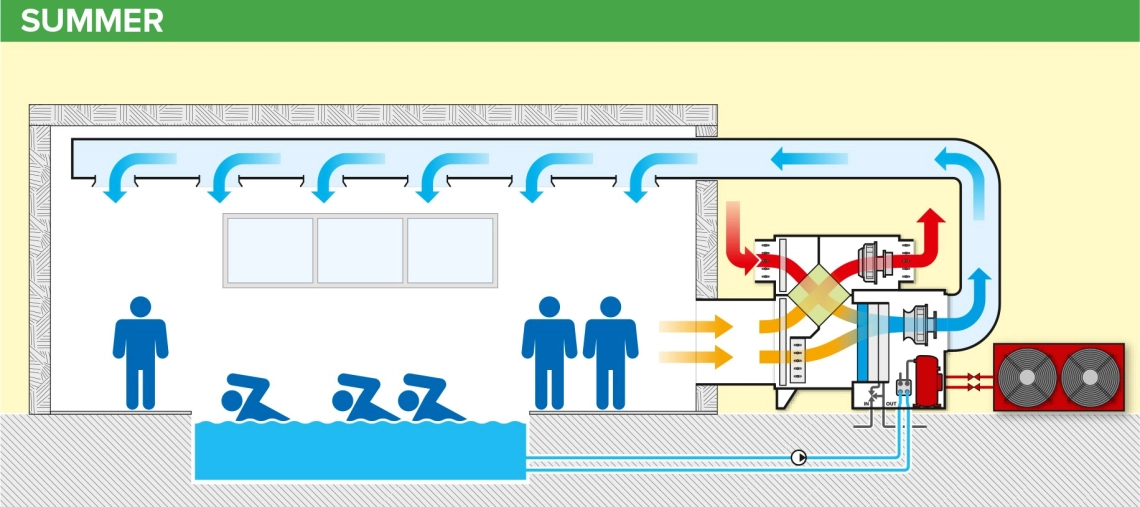

LJETO: normalan rad, bazen otvoren, odvlaživanje i hlađenje (daljinski kondenzator)
Kompresor: UKLJUČEN
Zavojnica tople vode: ISKLJUČENO (opcionalno)
Predgrijač: ISKLJUČEN (opcionalno)
Daljinski kondenzator: UKLJUČENO (MSPR modeli)
Vanjski zrak: UKLJUČEN

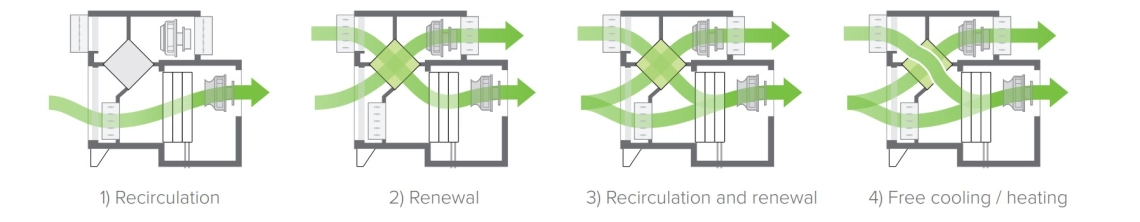

Zračni tokovi:

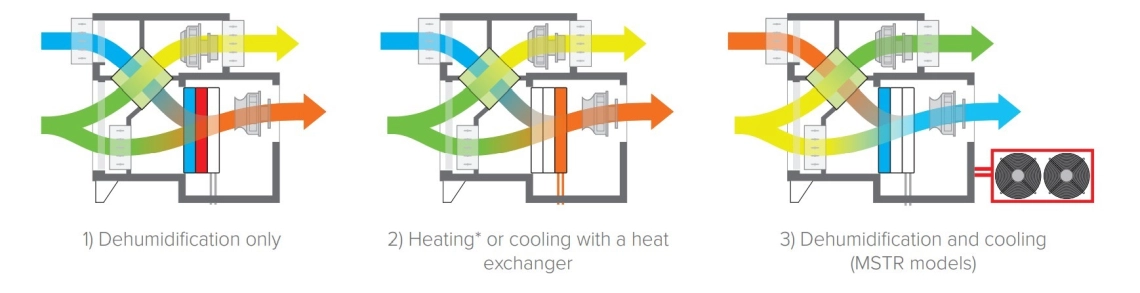

Način rada:

* Za dodatni električni grijač obratite se prodajnom uredu proizvođača.

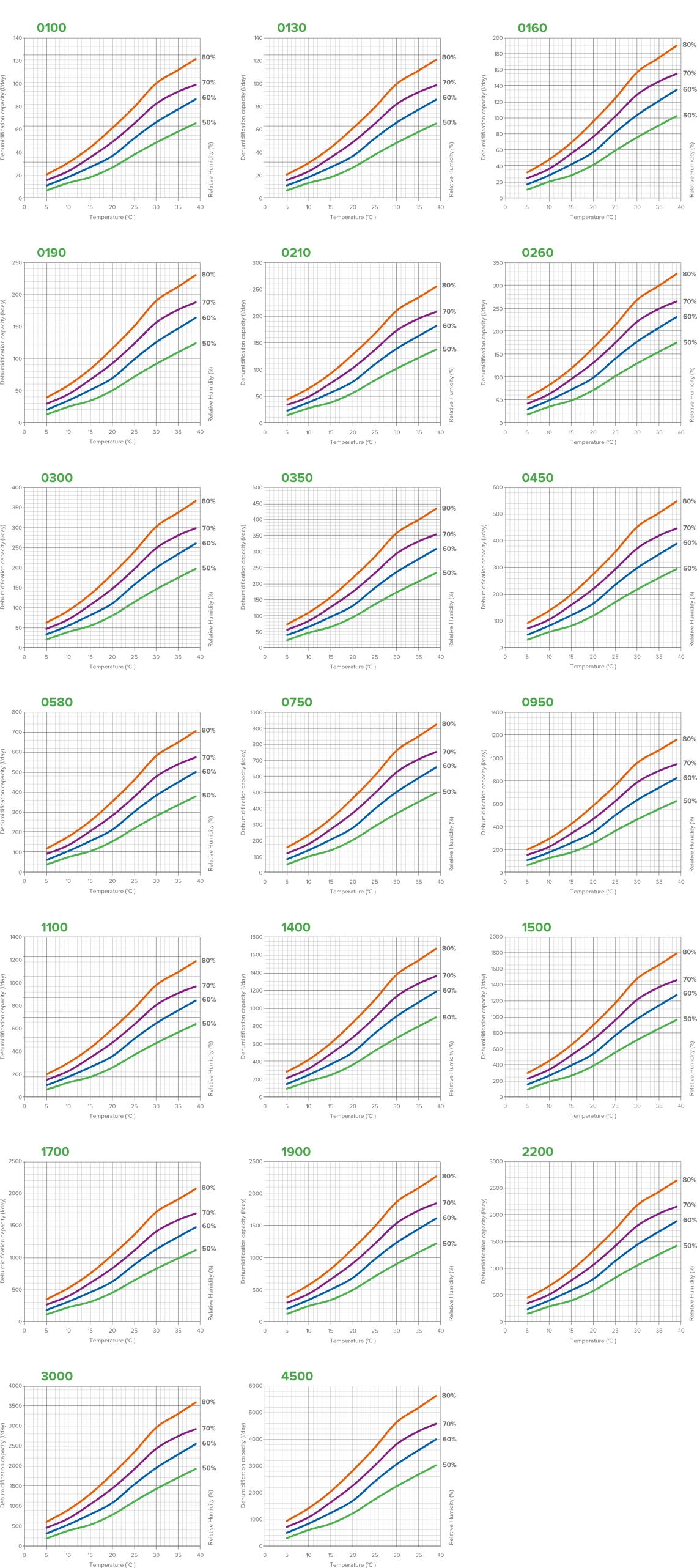

Grafikon performansi

1. Ulazni zrak: 30°C - 80% relativne vlažnosti; ulazna/izlazna voda: 80/70°C; vanjski zrak: 30°C - 50% relativne vlažnosti; 100% recirkulacija.
2. Unutarnji zrak: 26°C - 60% relativne vlažnosti; vanjski zrak: -5°C - 80% relativne vlažnosti.

Bilješka:
MSTR – standardna (industrijska) verzija
MSPR – verzija za bazensku vodu
