Ovjesne klima jedinice BreezMe CL serije

Mycond BreezMe CL viseće klima komore energetski su učinkoviti uređaji s ugrađenim heksagonalnim protustrujnim rekuperatorom, EC motorima, Mini-Pleat filterima i ugrađenim sustavom automatizacije (Plug&Play).
Brzina protoka zraka: 150 ... 3300 m3/h

Želite kupiti ili imate pitanja?
Ovjesne klima jedinice BreezMe CL serije

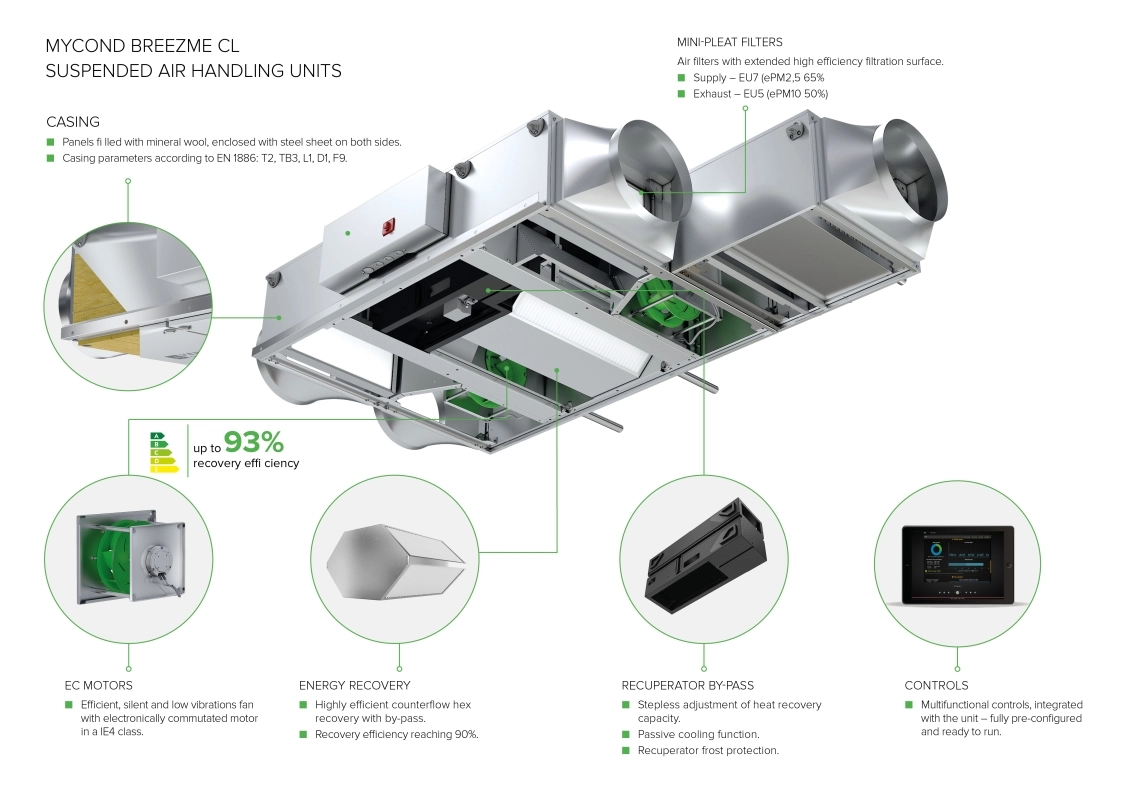

Infografika o visećoj klima komori MyCond BreezMe CL

Kompaktne viseće klima komore namijenjene su za ugradnju u stropne prostore.

MyCond BreezMe CL Učinkovita ventilacija

Učinkovita ventilacija

  • Uređaj zamjenjuje ustajali zrak u prostoriji svježim filtriranim zrakom izvana kako bi se uživalo u udobnosti okoline.

Građevinarstvo

  • Jedinice su izrađene od panela izoliranih mineralnom vunom prekrivenih Aluzinc limom (AZ 150).
  • Paneli su pričvršćeni na čeličnu podkonstrukciju, što osigurava krutost cijele jedinice.

Dizajn kućišta MyCond BreezMe CL

Ikona za oporavak energije MyCond BreezMe CL

Energetska učinkovitost

  • Kompaktne viseće klima komore karakterizira visoka učinkovitost povrata topline, koja doseže 90%.

Automatizacija

  • Kompaktne klima komore u ovjesnoj izvedbi opremljene su višenamjenskom automatizacijom integriranom u jedinicu (Plug&Play).
  • Automatizacija omogućuje daljinsko upravljanje radom klima uređaja putem vizualizacije ili udaljenog HMI Advancea.

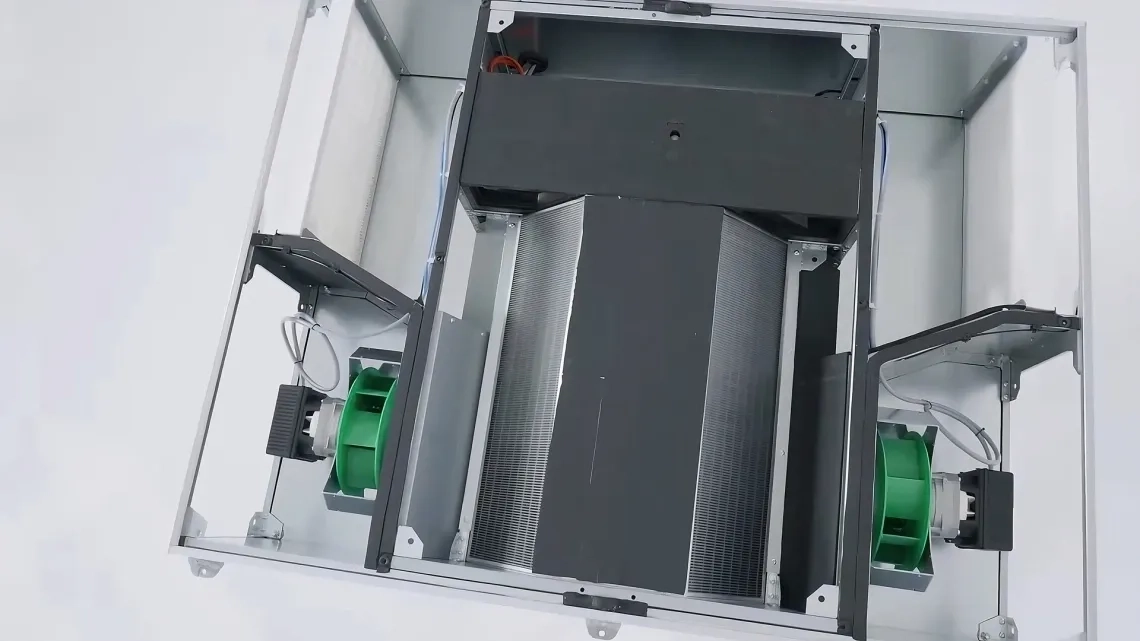

MyCond BreezMe CL unutarnja struktura izmjenjivača topline ventilatora filtera

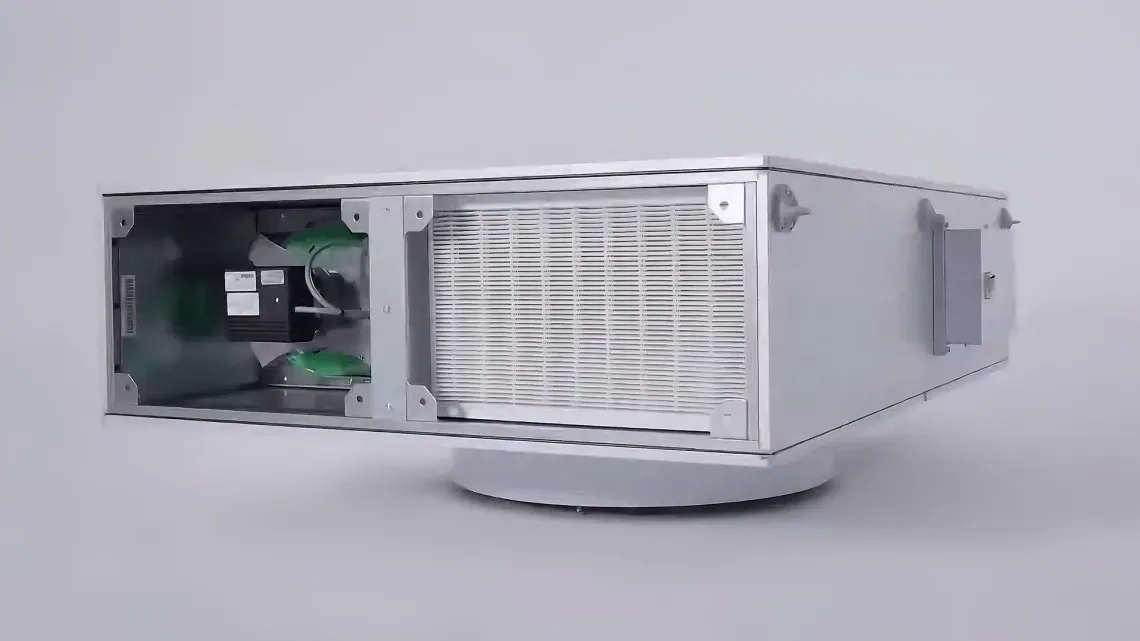

Opći prikaz instalacije MyCond BreezMe CL

Filtri

MINI-NABRISANI FILTERI

Visoko upijajući kompaktni filteri s velikom površinom filtracije.

Opskrba - EU 7 klasa

Ispušni plin - klasa EU 5

Podaci osnovne jedinice za obradu zraka

Veličina klima uređaja Kapacitet
nominalno
Raspon kapaciteta
Visina Širina Visina
veza
kanal
Širina
veza
kanal
Jedinice m3/h m3/h mm mm mm mm
MVS005s 500 150 - 650 400 790 318 315
MVS010s 1000 300 - 1100 400 1150 318 515
MVS015s 1500 450 - 1650 400 1550. godine 318 715
MVS020s 2000. 600 - 2200 490 1610. 408 743
MVS030s 3000 900 - 3300 490 2160 408 1018

Duljine sekcija

Veličina panela Osnovna ploča F H C Glavni centar
Dodatne funkcije obrade zraka
(mm) (mm) (mm) (mm) (mm)
MVS005s 1230 200 200 - 460 370 - 460 460 - 920
MVS010s 1500 200 200 - 460 370 - 460 460 - 920
MVS015s 1500 200 200 - 460 370 - 460 460 - 920
MVS020s 1828. 200 200 - 460 370 - 460 460 - 920
MVS030s 1828. 200 200 - 460 370 - 460 460 - 920

Elementi za spajanje na kanale

Dimenzije ŠxV (mm) MVS005s MVS010s MVS015s MVS020s MVS030s
Fleksibilna veza 305 x 288 485 x 288 685 x 288 730 x 375 1005 x 375
Zračni zaklopac 305 x 288 485 x 288 685 x 288 730 x 375 1005 x 375
Redukcija pravokutnog kanala 330 x 310/300 x 300 510 x 310/400 x 350 710 x 310/400 x 350 740 x 400/500 x 400 1015 x 400/800 x 400
Redukcija kružnog kanala 330 x 310/355 510 x 310/355 710 x 310/355 740 x 400/450 1015 x 400/450

Glavni parametri

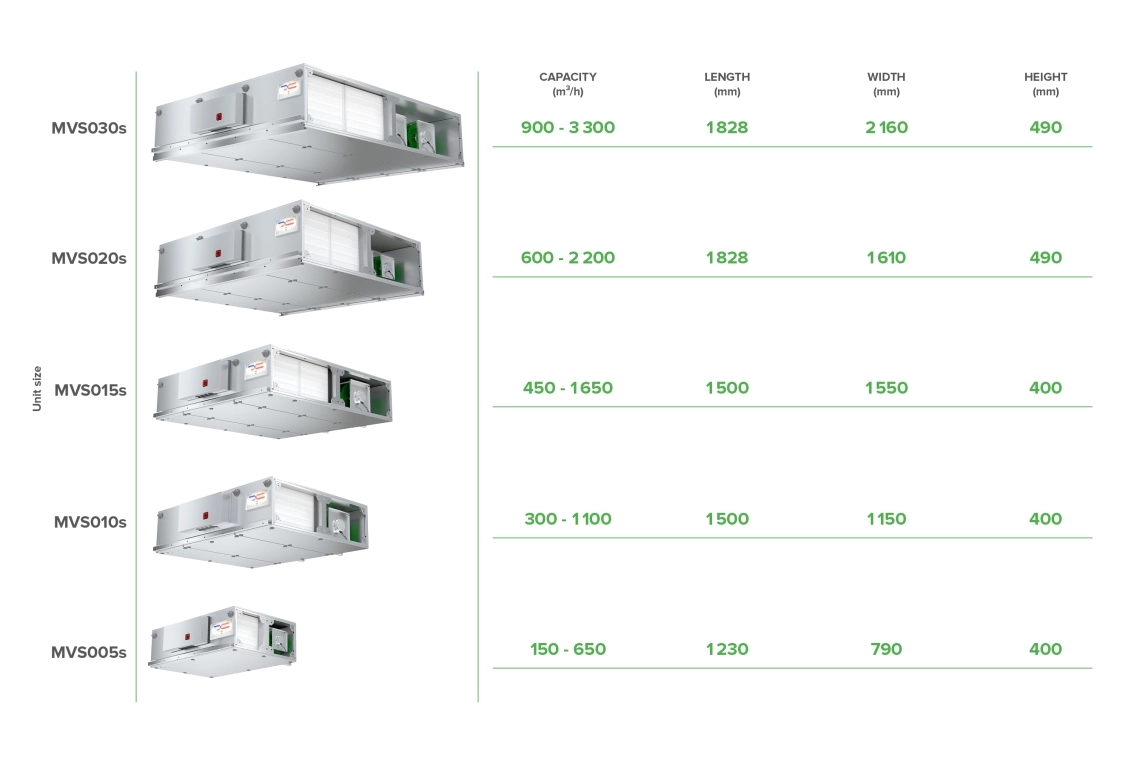

Glavni parametri MyCond BreezMe CL
