Ovlaživač zraka serije MHDM-D

Ovlaživači zraka serije MHDM-D visoki su samo 260 mm, što ih čini prikladnima za ugradnju u skučenom prostoru iza spuštenog stropa. Ovi elektrodni ovlaživači zraka ugrađuju se u kombinaciji s klimatizacijskim i ventilacijskim sustavima za kontrolu vlažnosti zraka u zatvorenom prostoru. Jedinice MHDM-D opremljene su posebnim priključkom za spajanje na ventilacijski sustav.

Kapacitet odvlaživanja: 1 ... 6 kg/h

Želite kupiti ili imate pitanja?

Mycond

Ovlaživači zraka

MHDM serija su parni kanalni ovlaživači zraka

Ova vrsta ovlaživača zraka kuha vodu kako bi proizvela vruću paru koja se dovodi u struju zraka koju stvara ventilator. Vruća para ubija bakterije i plijesan. Ali postoji potencijalni rizik od opeklina tijekom rada.

MyCond MHDM-D komora za ovlaživanje zraka

Parametri:

Ovlaživači zraka serije MHDM koriste se s malim jedinicama, kao što su ventilatorski terminali ili male jedinice za dovod svježeg zraka, gdje je potreban mali parni ovlaživač zraka. Posebno je prikladan za ugradnju ispod stropa ili druge primjene s visećim ventilacijskim sustavom.
Kompaktan dizajn, visine samo 260 mm, omogućuje ugradnju u skučenim prostorima ispod stropa
Ovlaživač zraka se lako pričvršćuje

Cilindar se može lako zamijeniti bez rastavljanja ovlaživača zraka
Višestruki sigurnosni sustavi
Integrirana cijev za spajanje na ventilacijski sustav

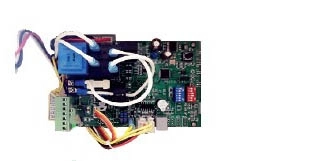

Upravljačka ploča ovlaživača zraka MyCond MHDM-D

MyCond MHDM-D industrijski ovlaživač zraka kanalskog tipa

Primjene:

Računalne sobe
Kućanski klima uređaji
Laboratoriji
Kirurške operacije
Tvornice elektronike
Bolnice
Privatne kuće
Hoteli
Uredi

Utjecaj relativne vlažnosti na ljudsko zdravlje

Sterling i Arundel su u svojoj ključnoj studiji provedenoj 1986. godine pokazali da su optimalni uvjeti za ljudsko zdravlje 40-60% relativne vlažnosti pri normalnim sobnim temperaturama.
Stručnjaci za HVAC sustave i dalje koriste ovo istraživanje kao glavni izvor za postavljanje standarda za zdrav okoliš koje je postavilo Američko društvo inženjera za grijanje, hlađenje i klimatizaciju (ASHRAE).
Prije svega, održavanje relativne vlažnosti unutar raspona od 40-60% sprječava isušivanje kože i sluznice očiju, nosa itd. Također, utjecaj virusa, bakterija i alergena koji se nalaze u okolišu smanjen je u ovom rasponu relativne vlažnosti, kao što možemo vidjeti na donjem grafikonu.

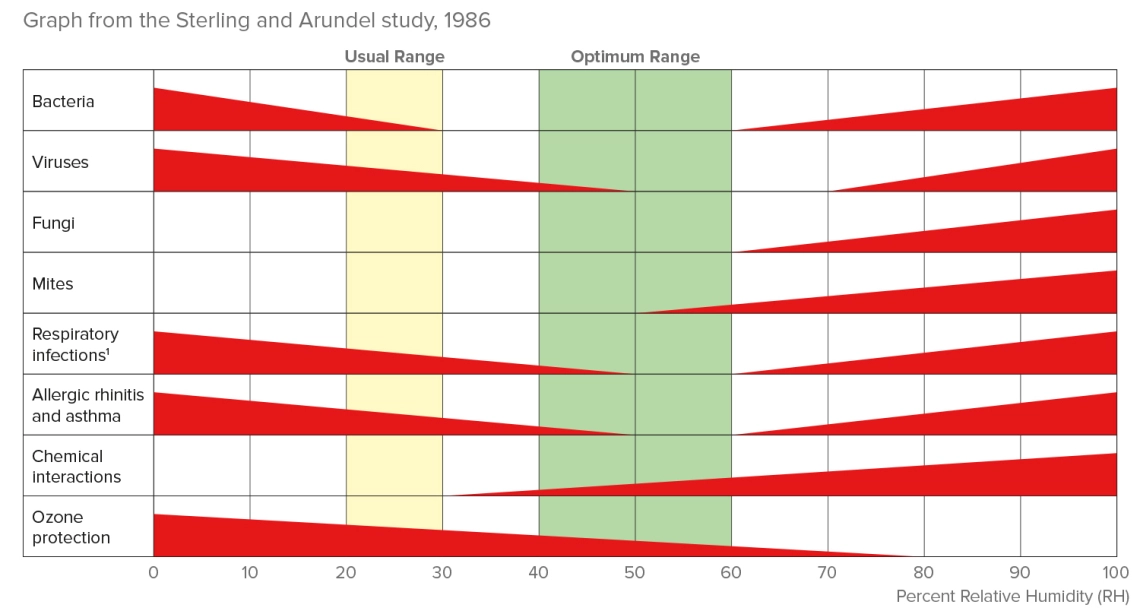

Optimalni raspon relativne vlažnosti za zdrav okoliš

MyCond MHDM-D kontrola vlažnosti za mikroklimu

Zaštita zdravlja

Održavanje zdrave razine vlažnosti u domovima, uredima, bolnicama, klinikama i drugim zdravstvenim ustanovama smanjit će širenje virusa. To će stvoriti dodatnu zaštitu za osoblje i pacijente tijekom pandemije COVID-19.
Vrlo je važno održavati relativnu vlažnost zraka u rasponu od 40...60% kako bi se:

Smanjenje većine virusne aktivnosti
Štiti prirodne barijere našeg tijela od isušivanja
Osiguravaju samočišćenje dišnih putova, pomažući našoj urođenoj antivirusnoj zaštiti

MyCond MHDM-D podržava optimalne uvjete u znanstvenim institucijama

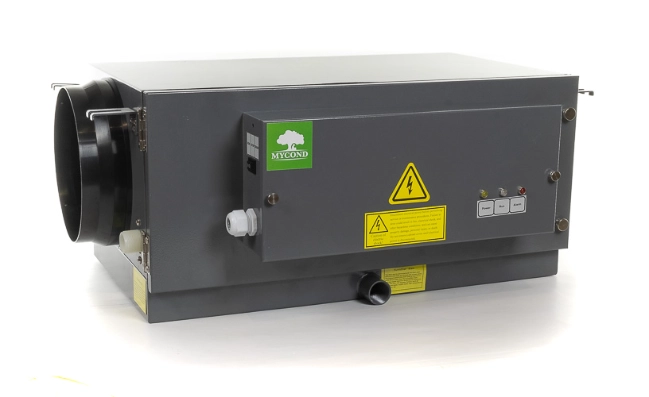

MyCond MHDM-D industrijski ovlaživač zraka za ventilacijske sustave

Značajke korištenja ovlaživača zraka parnim kanalom

Priključak na centralni sustav vodoopskrbe
Visokotemperaturna para ubija većinu vrsta klica, bakterija i plijesni
Potpuno automatizirani rad bez sudjelovanja korisnika
Automatsko osvježavanje vode za smanjenje koncentracije soli
Ne hladi zrak koji se dovodi u prostoriju

Pribor za MHDM 3D

Pribor	Točnost	Relativna vlažnost raspon	Način upravljanja	Zaštita	Napajanje
Zidni higrostat Mycond JS 401	±5 % relativne vlažnosti	20—90 % relativne vlažnosti	relej		220 V AC
Kanalni higrostat	±3 % relativne vlažnosti	10—100 % relativne vlažnosti	relej	IP54	24 V DC
Diferencijalni tlačni prekidač	—	—	relej	IP54	—

Pribor za MHDM 6D

Pribor	Točnost	Relativna vlažnost raspon	Način upravljanja	Zaštita	Napajanje
Zidni higrostat Mycond JS 401	±5 % relativne vlažnosti	20—90 % relativne vlažnosti	relej		220 V AC
Kanalni higrostat	±3 % relativne vlažnosti	0—100 % relativne vlažnosti	0-10V/relej	IP54	24 V DC
Diferencijalni tlačni prekidač	—	—	relej	IP54	—

Pribor:

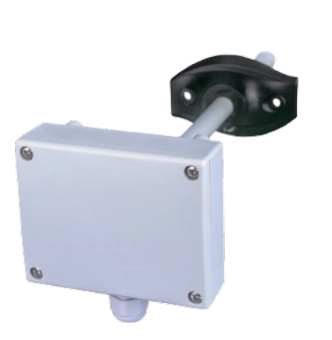

MyCond MHDM-D kanalski higrostat

Kanalni higrostat

Senzori/prekidači serije DXH dizajnirani su za
mjerite relativnu vlažnost u kanalima s integriranim
samokalibrirajući i digitalni bez održavanja
senzor. Četiri unaprijed definirana raspona zajedno s jednim
Jedan korisnički definiran raspon omogućuje postavljanje idealnog
prozor za mjerenje. Jedinice imaju analogni
izlaz i relejni izlaz zajedno s Modbus RTU-om
(RS485) komunikacijski priključak.

Ključne značajke:

Dizajn temeljen na mikrokontroleru
1 analogni izlaz i 1 relejni izlaz
Komunikacijski port Modbus RTU (RS485)
Dostupno više raspona mjerenja
Odabir zadane vrijednosti prebacivanja
Fiksna i odabirljiva histereza
Inovativni algoritam samokalibracije
Dugoročna stabilnost i točnost

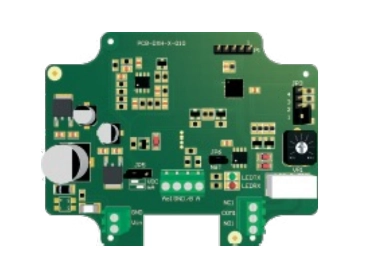

MyCond MHDM-D mikrokontroler

Tehnički podaci	Parametar
Izlazi	1 analogni izlaz (0—10 VDC / 0—20 mA) 1 C/O relejni izlaz (230 VAC / 2 A)
Potrošnja energije	Bez opterećenja: maksimalno 55 mA Puno opterećenje: maksimalno 75 mA
Otpornost na opterećenje	0—10 VDC način rada > 500 Ω Način rada 0—20 mA < 500 Ω
Dosezi senzora	20—90 % rH 0—60 % rH 0—80 % rH 0—95 % rH
Raspon senzora (odabir Modbusa)	0—95 % rH, slobodno odabirljivo
Fiksna histereza u samostalnom načinu rada	5 % relativne vlažnosti
Vrijednosti histereze (odabir Modbusa)	1 / 3 / 5 / 7 / 10 % relativne vlažnosti
Točka prebacivanja	Odabire se trimerom ili putem Modbus RTU-a
Točnost	±3% rH (0—95 % rH)
Standard zaštite	Kućište: IP54, sonda: IP20
Uvjeti okoline	Temperatura 0—50 °C Relativna vlažnost < 95 % rH (bez kondenzacije)

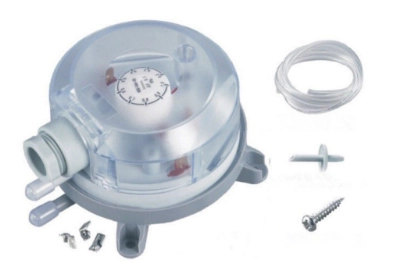

MyCond MHDM-D diferencijalni presostat - 1

Diferencijalni tlačni prekidač

Ovi senzori su visokoprecizno podesivi
diferencijalne tlačne sklopke koje omogućuju praćenje
nadtlak, podtlak i diferencijalni tlak

tlak zraka ili drugog nezapaljivog, nezapaljivog
korozivnih plinova. Zadana vrijednost može se podesiti pomoću

kalibrirani skalirani gumb za tlak preklapanja,
ili pomoću odvijača i manometra za
preklapanje ΔP.

Ključne značajke:

Visoka preciznost i osjetljivost
Dostupne verzije za različite raspone tlaka
Podesiva zadana vrijednost preklapanja (DP)
Dugi mehanički vijek trajanja

MyCond MHDM-D diferencijalni presostat - 2

Tehnički podaci	Parametar
Radni tlak	20-200 Pa
Mehanički životni ciklusi	10.000.000 operacija
Dijafragma	Silikon
Zaštita	IP54 (prema EN 60529)
Uvjeti okoline	temperatura -20 do +85 °C, relativna vlažnost ≤ 95 %
Ocjena kontakata	max. 1,0 A (0,4) / 250 VAC (VDE 0630, EN 1854)
Dimenzije	1048657 mm

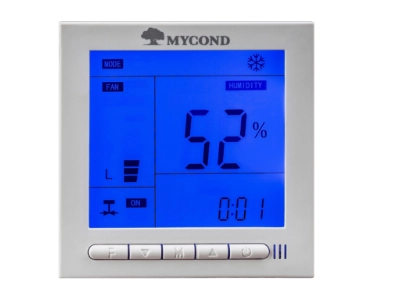

MyCond MHDM-D Zidni higrostat Mycond JS 401 - 1

Zidni higrostat Mycond JS 401

JS401 je najsuvremeniji višenamjenski kontroler
za precizno praćenje temperature i vlažnosti
parametre. Savršen je izbor za kontrolu klime
sustavi u stambenim ili poslovnim zgradama
objekti.

Ključne značajke:

Upravljanje gumbima
Veliki tamni zaslon s plavim pozadinskim osvjetljenjem
Veliki font
Podešavanje vlažnosti između 10% i 90%
Programabilni način rada
Ovi kontroleri se uglavnom koriste za ovlaživanje i odvlaživanje zraka

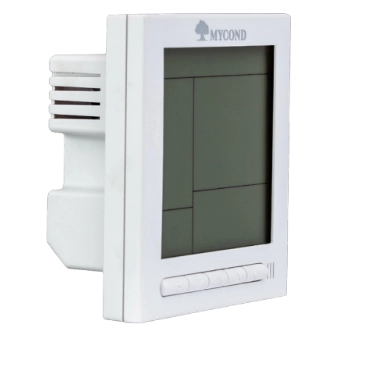

MyCond MHDM-D Zidni higrostat Mycond JS 401 - 2

Tehnički podaci	Parametar
Napajanje	220 V AC ± 10 %
Potrošnja energije	< 2 W
Mjerni raspon	temperatura 1 - 99 °C, relativna vlažnost 20 - 90 %
Točnost	temperatura ±3 % °C, ±5 % rH
Relej	AC220V - 5A
Uvjeti okoline	temperatura 0 do +50 °C, relativna vlažnost ≤ 95 %
Dimenzije	86 x 86 x 15 mm
instalacijska kutija	60 mm (EURO)

Integracija MyCond MHDM-D u ventilaciju

Tehnički podaci	Jedinice	MHDM-3D	MHDM-6D
Kapacitet	kg/h	1—3	1—6
Potrošnja energije	kW	2,2	4,5
Dimenzije (DxŠxV)	mm	400x380x260	620x240x260
Napajanje	faze / V / Hz	1/220/50	1/220/50

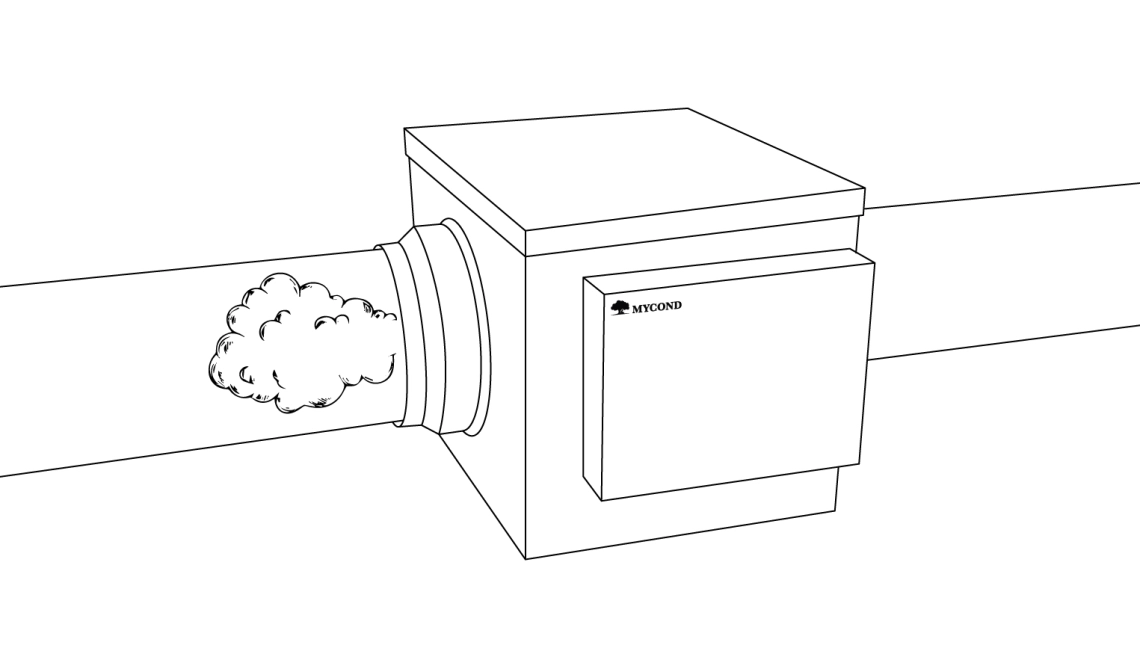

MHDM-D instalacija

Dijagram ugradnje ovlaživača zraka MyCond MHDM-D
