Rashladni uređaj za vodu serije MWU

Mycond verzija MWU toplinskih pumpi s vodom hlađenim kondenzatorom i scroll kompresorima. Dostupne samo u verzijama za hlađenje i toplinske pumpe. Toplinske pumpe su visoko učinkovite i idealne su za projekte s malim prostorom za ugradnju i projekte gdje je vanjska jedinica potrebno instalirati udaljeno.

Kapacitet hlađenja: 74,4 - 149,2 kW

Kapacitet grijanja: 81,2 - 154,2 kW

Želite kupiti ili imate pitanja?

Mycond

MWU serija

Ekološki prihvatljivi vodom hlađeni rashladni uređaji serije MWU koje nudi Mycond idealni su za objekte u kojima je prostor za ugradnju mali ili se vanjska jedinica mora ugraditi udaljeno.

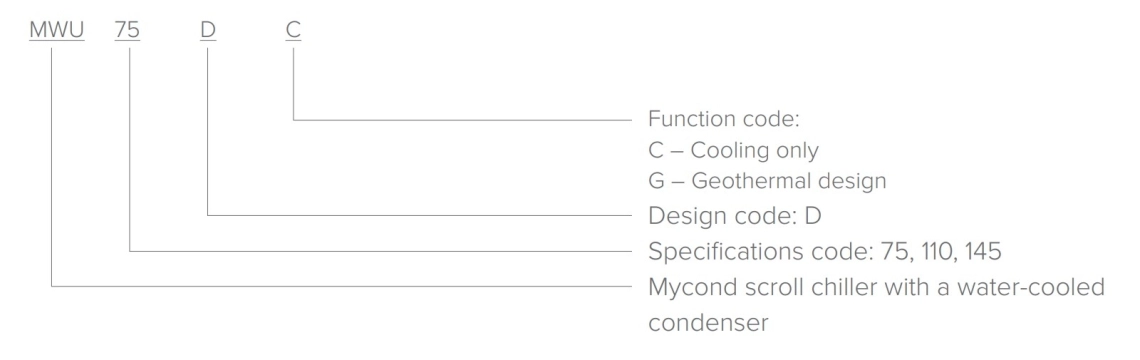

Oznaka

MyCond Visokoučinkoviti hladnjak vode iz MWU serije.

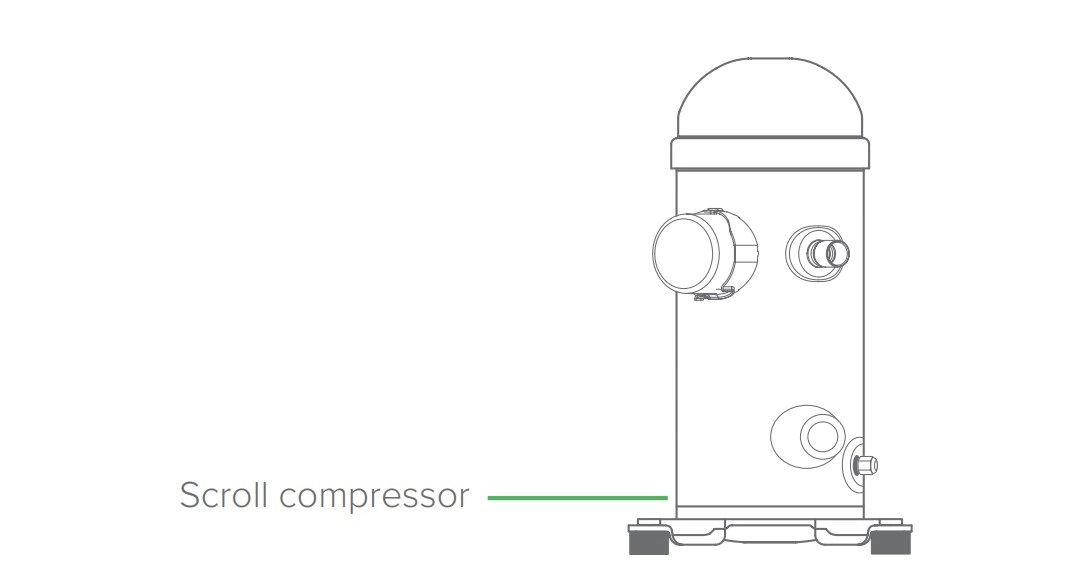

MyCond visokoučinkoviti scroll kompresor za rashladne uređaje serije MWU.

Kompresor

U ovoj jedinici koriste se visokoučinkoviti scroll kompresori. Ova vrsta kompresora ima impresivan kapacitet, niske gubitke trenja i visoku radnu učinkovitost. Svaka modularna jedinica opremljena je s dva scroll kompresora. Kombiniranjem nekoliko modula u jedan sustav, možete kontrolirati kapacitet u nekoliko faza, što će biti energetski učinkovitije pri djelomičnom opterećenju.

Kondenzator i isparivač

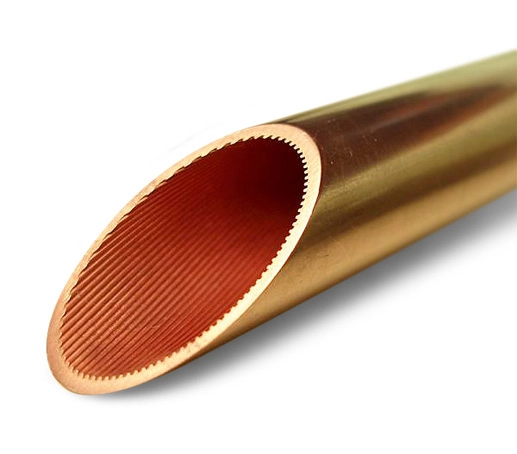

Jedinica koristi visokoučinkovite izmjenjivače topline s cijevima i ljuskom izrađene od bakrenih cijevi s užljebljenom unutarnjom površinom, što znači učinkovitiji prijenos topline zahvaljujući turbulentnijem protoku rashladnog sredstva. Povećana površina smanjuje pad temperature tijekom izmjene topline, a istovremeno poboljšava EER. Kondenzator ima pothladnjak u donjem dijelu za bolje pothlađenje tekućeg rashladnog sredstva. Izmjenjivači topline rigorozno su testirani na nedostatke, kao i na propuštanje pod tlakom, kako bi se osigurala sigurnost i pouzdanost.

MyCond MWU Rashladni uređaj vode sa scroll kompresorima za učinkovito hlađenje.

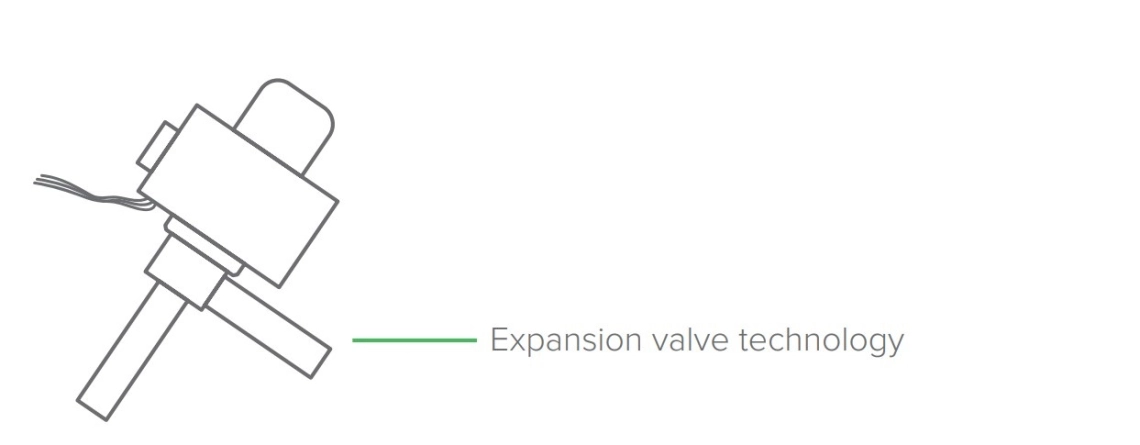

MyCond MWU Pribor za hlađenje

Pribor za hlađenje

Elektronički ekspanzijski ventil i sve zaštitne kontrole korištene u jedinicama osiguravaju svjetski poznati proizvođači, što znači dokazanu kvalitetu i dugotrajan stabilan rad.

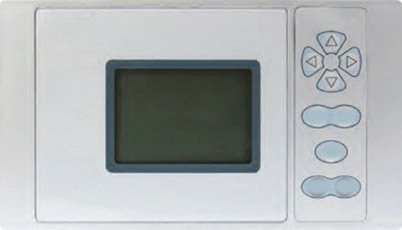

Inteligentno upravljanje

Uređaj ima korisničko sučelje za različite operativne potrebe. Pomoću mikroračunalnog nadzora, uređaj implementira različite funkcije, kao što su kontrola temperature, podešavanje vremena, snimanje podataka, prikaz statusa, izlaz alarma, podešavanje temperature i grupno upravljanje.

MyCond MWU Rashladni uređaj vode s inteligentnim sustavom upravljanja za optimalno upravljanje klimom.

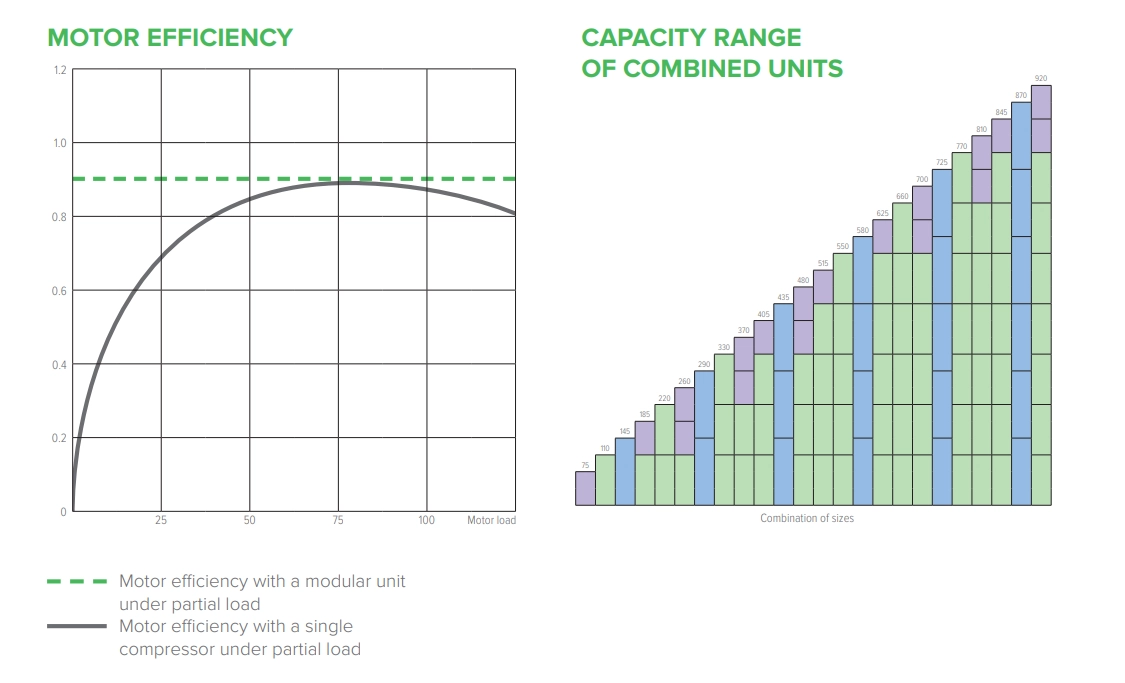

Modularni dizajn za poboljšanu energetsku učinkovitost

Svaki pojedinačni modul nudi 2-stupanjsku regulaciju kapaciteta. Kombinacija modula daje veću fleksibilnost u regulaciji kapaciteta. Inteligentno balansiranje kompresora poboljšava učinkovitost sustava pri malim opterećenjima i štedi energiju za kontinuirani rad. Kvar jednog modula ne utječe na ostale module. Moduli se mogu kombinirati na različite načine i njima se može upravljati neovisno.

MyCond Vodom hlađeni rashladni uređaj serije MWU ima modularni dizajn za poboljšanu energetsku učinkovitost.

MyCond rashladni uređaj za vodu serije MWU dizajniran je s raznim naprednim zaštitnim značajkama.

Brojne zaštitne značajke

Stabilan rad klima uređaja ključan je za industrijske i komercijalne korisnike. Ekološki prihvatljiv vodom hlađeni scroll hladnjak (toplinska pumpa) tvrtke Mycond prošao je dugotrajna ispitivanja u još strožim uvjetima nego što to zahtijeva nacionalni standard. Rezultati ispitivanja premašuju nacionalni standard. Uređaj je opremljen brojnim zaštitama koje osiguravaju normalan rad, dugi vijek trajanja i sigurnost.

Zaštita faznog slijeda
Zaštita od zaustavljanja i pokretanja kompresora
Zaštita od preopterećenja kompresora
Zaštita od temperature pražnjenja
Zaštita od visokog i niskog tlaka
Zaštita od gubitka faze
Automatska zaštita od smrzavanja
Automatski alarm i resetiranje za neke kvarove
Automatsko utovarivanje i istovarivanje
Snažna vanjska blokada

Specifikacije jedinice samo za hlađenje

Tehnički podaci	Jedinice	MWU 075 DC	MWU 110 DC	MWU 145 DC
Kapacitet hlađenja	kW	74,4	112,2	146,3
Ulazna snaga EER	kW Š/Š	14,9 5	22,4 5	29,2 5
Broj kompresora		2	2	2
Koraci kapaciteta	%	0/50/100	0/50/100	0/50/100
Promjer vodovodne cijevi u isparivaču s ljuskom i cijevi		DN 50	DN 50	DN 65
Brzina protoka vode u isparivaču s ljuskom i cijevi	^m³ /h	12,8	19,3	25,2
Pad tlaka vode u isparivaču s ljuskom i cijevi	kPa	39	47	60
Način spajanja u isparivaču s ljuskom i cijevi		Fleksibilna stezaljka	Fleksibilna stezaljka	Fleksibilna stezaljka
Promjer vodovodne cijevi u kondenzatoru s ljuskom i cijevi		DN 65	DN 65	DN 80
Brzina protoka vode u kondenzatoru s ljuskom i cijevi	^m³ /h	16,0	24,1	31,5
Pad tlaka vode u kondenzatoru s ljuskom i cijevi	kPa	24	48	82
Metoda spajanja u kondenzatoru s ljuskom i cijevi		Fleksibilna stezaljka	Fleksibilna stezaljka	Fleksibilna stezaljka
Vrsta kompresora		Hermetički scroll kompresor	Hermetički scroll kompresor	Hermetički scroll kompresor
Metoda pokretanja		Izravni start	Izravni start	Izravni start
Maksimalna radna struja, A		48	71,9	95,8
Dimenzije, D x Š x V	mm	1880×660×1380	1880×660×1490	1880×740×1590
Vrsta rashladnog sredstva		R410A	R410A	R410A
Broj krugova		2	2	2
Metoda upravljanja		Elektronički ekspanzijski ventil (EXV)	Elektronički ekspanzijski ventil (EXV)	Elektronički ekspanzijski ventil (EXV)
Punjenje rashladnog sredstva	kg	12	14,5	18 godina
Mazivo		POE	POE	POE
Težina pakiranja	kg	470	520	630
Radna težina	kg	500	555	670

Napomene :
1. Gore navedeni podaci dobiveni su pri nazivnim radnim uvjetima: temperatura ulazne/izlazne rashladne vode 12/7 °C; temperatura ulazne/izlazne rashladne vode 30/35 °C.
2. Napajanje: 380 V, 3 + N, 50 Hz; tolerancija napona: ±10%.
3. Za ostale povezane parametre jedinice obratite se dobavljaču.
4. Specifikacije uređaja mogu se promijeniti bez prethodne najave u svrhu poboljšanja.

Tehnički podaci	Jedinice	MWU 075 DG	MWU 110 DG	MWU 145 DG
Kapacitet hlađenja	kW	75,6	113,4	149,2
Kapacitet grijanja	kW	81,2	121,2	154,2
Ulazna snaga u načinu hlađenja EER	kW Š/Š	13,7 5,52	20,5 5,53	27,1 5,5
Ulazna snaga u načinu grijanja POLICAJAC	kW Š/Š	18,3 4,44	28,1 4,3	36 4,3
Broj kompresora		2	2	2
Koraci kapaciteta	%	0/50/100	0/50/100	0/50/100
Promjeri vodovodnih cijevi na strani hladne i tople vode		DN 50	DN 50	DN 65
Protok vode na strani hladne i tople vode	^m³ /h	13	19,5	25,7
Pad tlaka vode na strani hladne i tople vode	kPa	40	48	63
Način spajanja na strani hladne i tople vode		Fleksibilna stezaljka	Fleksibilna stezaljka	Fleksibilna stezaljka
Promjeri vodovodnih cijevi na strani kruga podzemne vode		DN 65	DN 65	DN 80
Protok vode na strani kruga podzemne vode	^m³ /h	16,3	24,4	32,1
Pad tlaka vode na strani kruga podzemne vode	kPa	25	50	87
Način spajanja na strani kruga podzemne vode		Fleksibilna stezaljka	Fleksibilna stezaljka	Fleksibilna stezaljka
Vrsta kompresora		Hermetički scroll kompresor	Hermetički scroll kompresor	Hermetički scroll kompresor
Metoda pokretanja		Izravni start	Izravni start	Izravni start
Maksimalna radna struja, A		48	71,9	95,8
Dimenzije, D x Š x V	mm	1880×660×1380	1880×660×1490	1880×740×1590
Vrsta rashladnog sredstva		R410A	R410A	R410A
Broj krugova		2	2	2
Metoda upravljanja		Elektronički ekspanzijski ventil (EXV)	Elektronički ekspanzijski ventil (EXV)	Elektronički ekspanzijski ventil (EXV)
Punjenje rashladnog sredstva	kg	12	14,5	18 godina
Mazivo		POE	POE	POE
Težina pakiranja	kg	470	520	630
Radna težina	kg	500	555	670

Preporučena koncentracija otopine glikola:

Temperatura izlazne vode, °C	Preporučeni maseni udio, %
0 – 3	20
-5 – 0	25
-10 – -5	35

Napomene :
1. Gore navedeni podaci dobiveni su pri nazivnim radnim uvjetima:

Način hlađenja: temperatura ulazne/izlazne rashlađene vode 12/7 °C; temperatura ulazne/izlazne geotermalne vode 25/30 °C.

Način grijanja: temperatura izlazne tople vode 45 °C; temperatura ulazne geotermalne vode 10 °C.
2. Ako je temperatura izlazne geotermalne vode ispod 3 °C, dodajte otopinu glikola u vodu. Za detalje pogledajte tablicu „Preporučena koncentracija otopine glikola“.
3. Napajanje: 380 V, 3 + N, 50 Hz; tolerancija napona: ±10%.
4. Za ostale povezane parametre jedinice obratite se dobavljaču.
5. Specifikacije uređaja mogu se promijeniti bez prethodne najave u svrhu poboljšanja.
