2-smjerna kaseta

Tanak i lagan dizajn lako se uklapa u male stropne prostore. Dvosmjerna distribucija zraka izvrsna je za klimatizaciju dugih, uskih prostora (npr. hodnika)

Kapacitet hlađenja: 2,20 ... 14,0 kW

Kapacitet grijanja: 2,50 ... 16,0 kW

Želite kupiti ili imate pitanja?

Mycond

Kazetni klima uređaji

Ključne značajke:

Tanak dizajn, visine samo 220 mm
Standardna pumpa za odvod kondenzata
Tihi rad

MyCond dvosmjerna kaseta za uredsku ugradnju, kompaktna visina ugradnje

Tanak i lagan dizajn za jednostavnu instalaciju

Visina je samo 220 mm, što smanjuje ograničenja prostora za ugradnju. Lagani dizajn za veću praktičnost ugradnje.

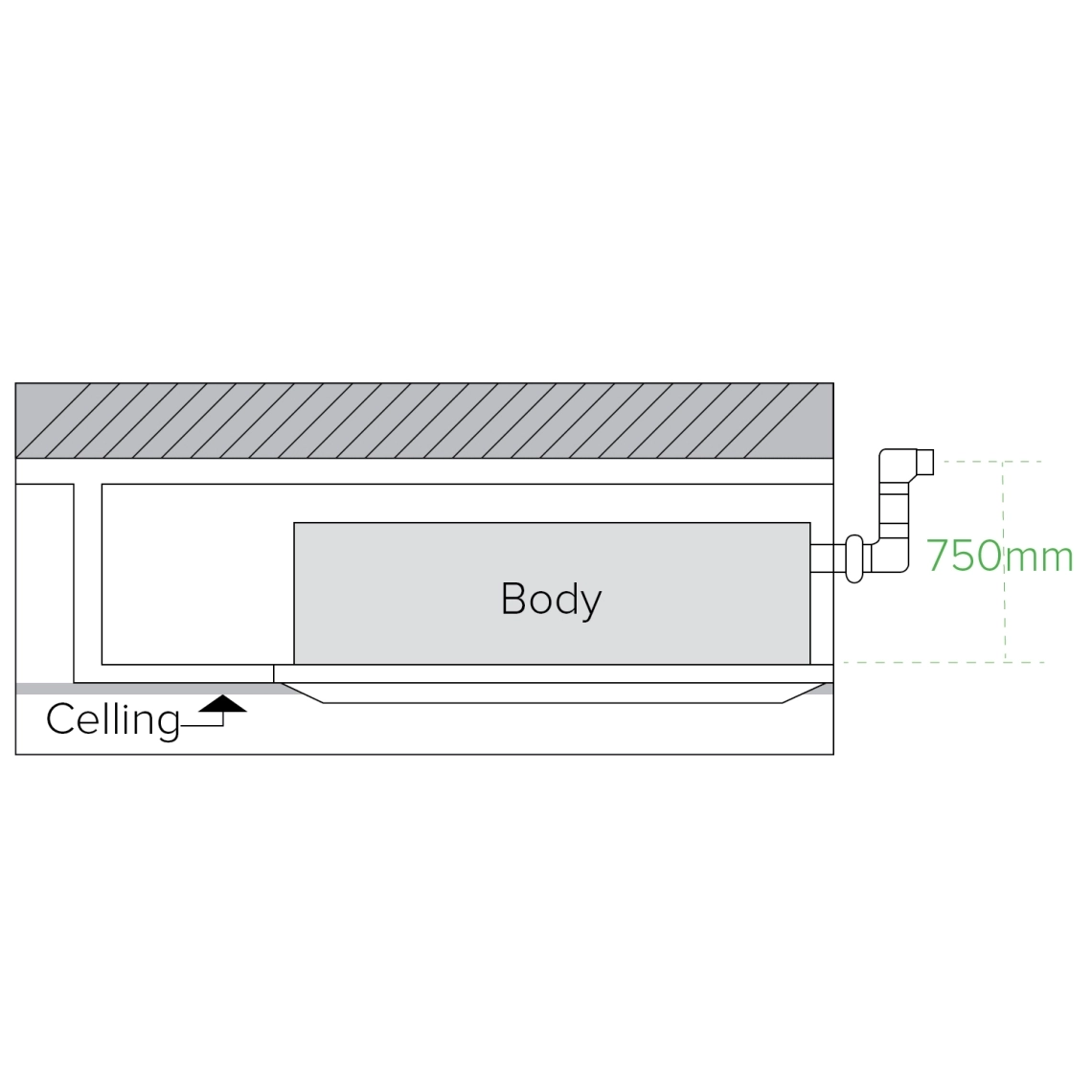

Podizanje do 750 mm

(od razine stropa) zbog odvodne pumpe s visokim tlakom i velikom količinom kondenzata.

Visina ugradnje dvosmjerne kasete MyCond za odvodni priključak

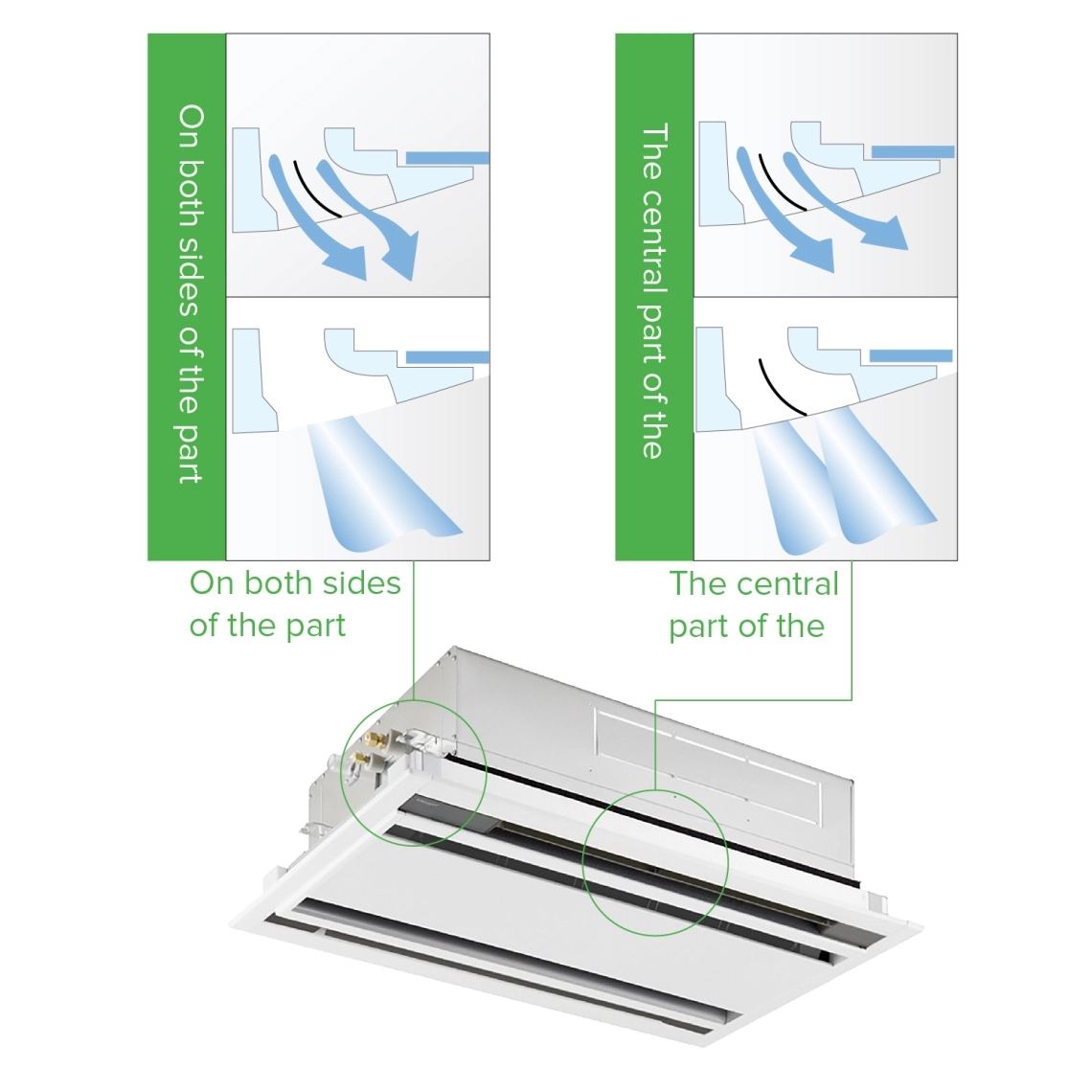

MyCond dvosmjerna kaseta s optimiziranim protokom zraka sa strane i iz središta

Sprječavanje prljavštine na stropu

Rešetke za distribuciju zraka posebno su dizajnirane tako da protok zraka nije usmjeren prema stropu i ne zagađuje ga.

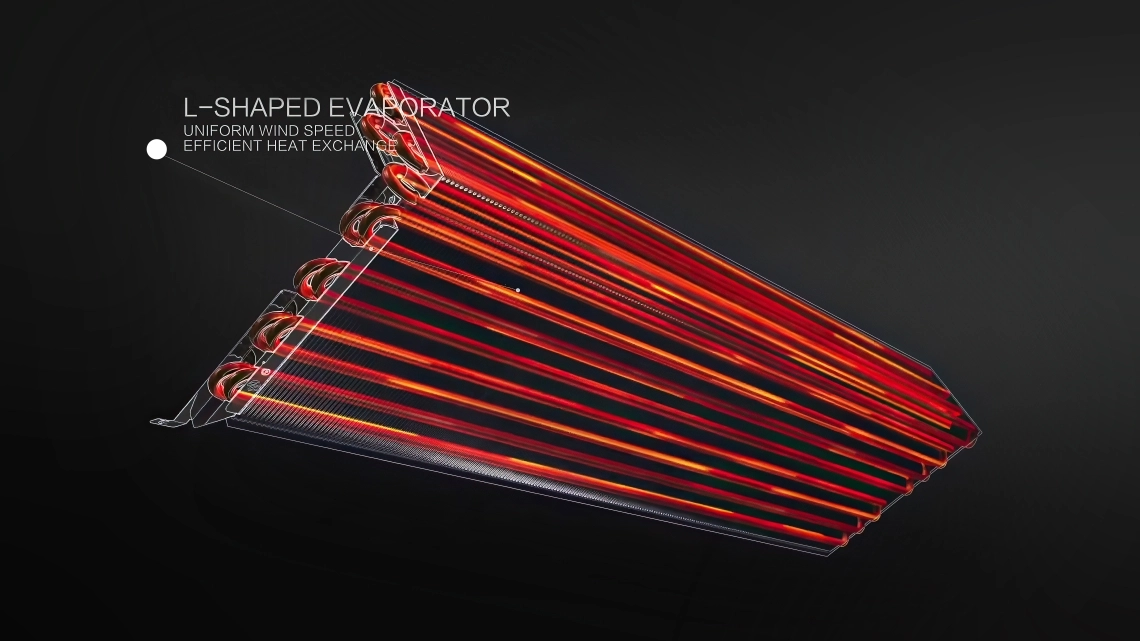

Isparivač u obliku slova L

Povećana površina izmjene topline uz kompaktne dimenzije.

MyCond dvosmjerni kasetni izmjenjivač topline u obliku slova L za učinkovito grijanje

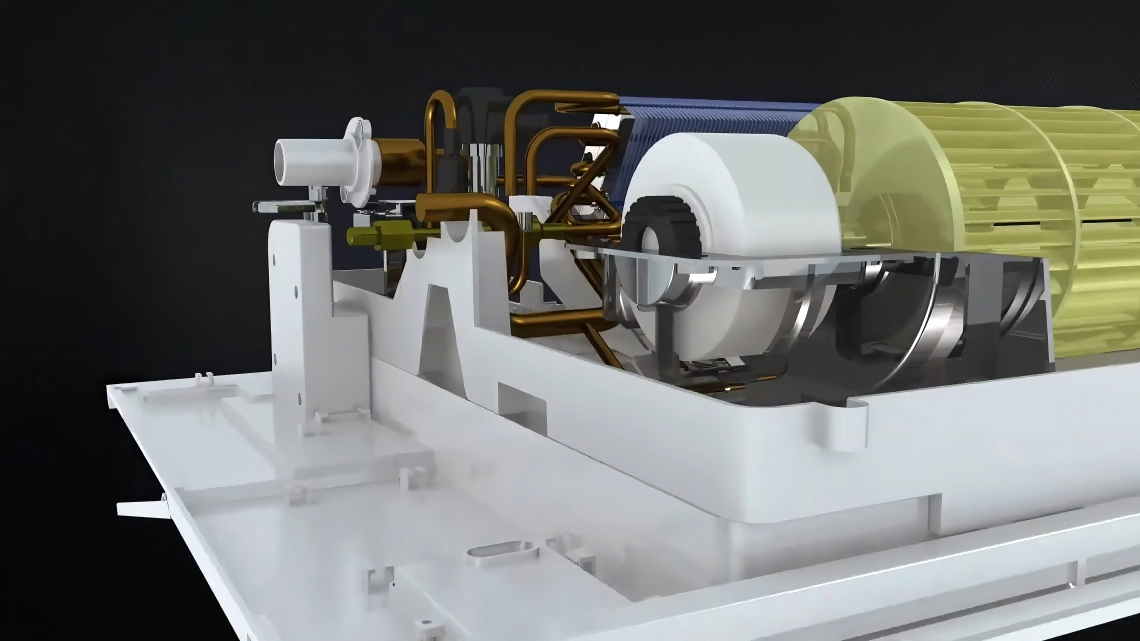

MyCond dvosmjerni kasetni ventilator i dizajn izmjenjivača topline

DC motor ventilatora

Tiši rad koji štedi energiju Dizajn kliznih vodilica Kuka protiv ljuštenja.

Tehnički podaci	Jedinice	MIBB-07X1EV1AD	MIBB-09X1EV1AD	MIBB-12X1EV1AD	MIBB-16X1EV1AD	MIBB-18X1EV1AD
Kapacitet
Hlađenje	kW	2,20	2,80	3,60	4,50	5,60
Grijanje	kW	2,50	3,20	4,00	5,00	6,30
Električni parametri
Napajanje	Ph/V/Hz	1/220-230/50/(60)	1/220-230/50/(60)	1/220-230/50/(60)	1/220-230/50/(60)	1/220-230/50/(60)
Ventilacija
Protok zraka (V/S/N)	^m³ /h	840/700/550	840/700/550	840/700/550	840/700/550	840/700/550
Zvučni tlak (V/S/L)	dB(A)	42/37/33	42/37/33	42/37/33	44/39/34	44/39/34
Zvučna snaga (V/S/L)	dB(A)	55/50/46	55/50/46	55/50/46	57/52/47	57/52/47
Ugradnja – Dimenzije
Neto dimenzije (ŠxDxV)	mm	817x620x220
Dimenzije pakirane jedinice (ŠxDxV)	mm	1015x695x278
Neto/bruto težina	Kg	21,0/23,0	21,0/23,0	21,0/23,0	21,0/23,0	21,0/23,0
Ø Cijev za tekućinu	mm (inči)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)
Ø Plinska cijev	mm (inči)	9,52 (3/8)	9,52 (3/8)	12,70 (1/2)	12,70 (1/2)	12,70 (1/2)
Ploča
Model		M2B-1055IB	M2B-1055IB	M2B-1055IB	M2B-1055IB	M2B-1055IB
Neto dimenzije panela (ŠxDxV)	mm	1055x680x68	1055x680x68	1055x680x68	1055x680x68	1055x680x68
Dimenzije pakiranja panela (ŠxDxV)	mm	1110x720x161	1110x720x161	1110x720x161	1110x720x161	1110x720x161
Neto/bruto težina ploče	Kg	7,0/8,0	7,0/8,0	7,0/8,0	7,0/8,0	7,0/8,0

Tehnički podaci	Jedinice	MIBB-24X1EV1AD	MIBB-28X1EV1AD	MIBB-30X1EV1AD	MIBB-38X1EV1AD	MIBB-48X1EV1AD
Hlađenje	kW	7.1	8	9	11.2	14
Grijanje	kW	8	9	10	12,5	16
Električni parametri
Napajanje	Ph/V/Hz	1/220-230/50/(60)	1/220-230/50/(60)	1/220-230/50/(60)	1/220-230/50/(60)	1/220-230/50/(60)
Ventilacija
Protok zraka (V/S/N)	^m³ /h	1000/850/700	1100/950/800	1500/1350/1110	1700/1450/1200	1950./1750./1350.
Zvučni tlak (V/S/L)	dB(A)	40/38/35	41/39/36	42/39/36	44/40/36	46/42/38
Zvučna snaga (V/S/L)	dB(A)	56/54/51	57/55/52	58/55/52	60/56/52	62/58/54
Ugradnja – Dimenzije
Neto dimenzije (ŠxDxV)	mm	1000x600x290	1400x600x290
Dimenzije pakirane jedinice (ŠxDxV)	mm	1201x680x377	1601x680x377
Neto/bruto težina	Kg	34/41	45/54	45/54	45/54	45/54
Ø Cijev za tekućinu	mm (inči)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)
Ø Plinska cijev	mm (inči)	15,88	15,88	15,88	15,88	15,88
Ploča
Model		M2B-1560IB	M2B-1560IB	M2B-1560IB	M2B-1560IB	M2B-1560IB
Neto dimenzije panela (ŠxDxV)	mm	1160x665x60	1560x665x60	1560x665x60	1560x665x60	1560x665x60
Dimenzije pakiranja panela (ŠxDxV)	mm	1244x748x159	1644x748x159	1644x748x159	1644x748x159	1644x748x159
Neto/bruto težina ploče	Kg	6,3/12	8/14,5	8/14,5	8/14,5	8/14,5

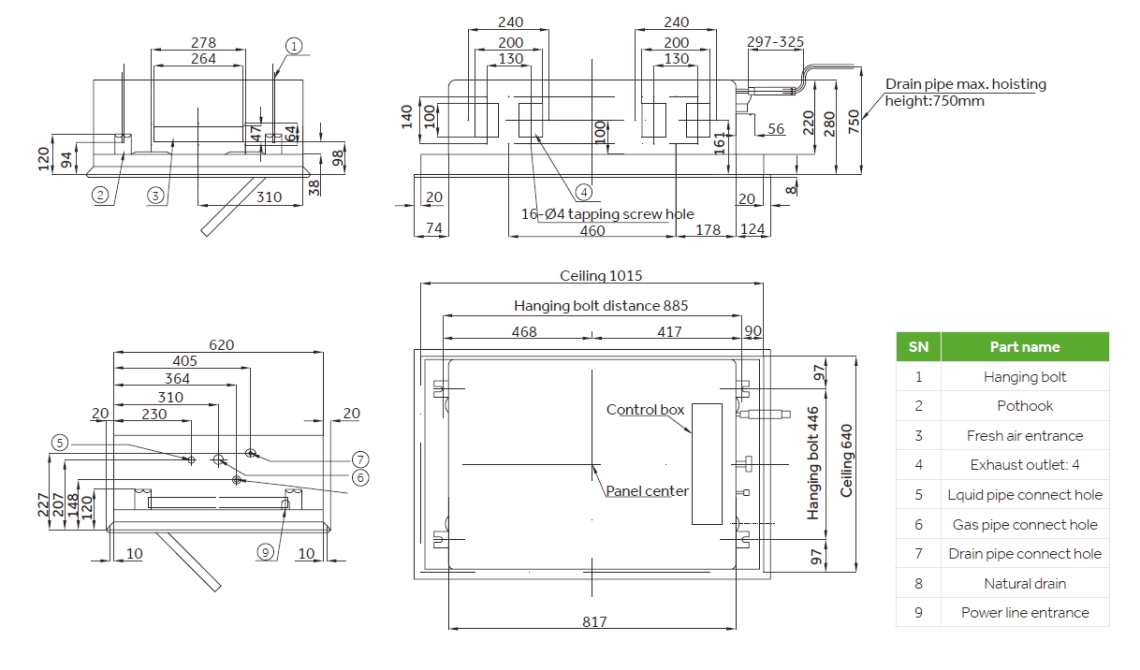

Dimenzije

MIBB-07X2EV1AD MIBB-09X2EV1AD MIBB-12X2EV1AD MIBB-16X2EV1AD MIBB-18X2EV1AD

Ukupne dimenzije MyCond dvosmjerne kasete
