Autor: tehnički odjel Mycond
Projektiranje sustava kontrole vlažnosti za zgrade različite namjene složen je inženjerski zadatak koji se često susreće s nejednoznačnošću proračunskih metodologija. Ovaj članak ima za cilj ukloniti tipičnu projektantsku pogrešku — primjenu univerzalnih normi vlažnosti bez uvažavanja specifičnosti objekata, što dovodi do nesklada parametara mikroklime s funkcionalnom namjenom prostorija te uzrokuje ekonomske i eksploatacijske probleme.
Uvod: fizikalna priroda vlažnosti
Vlažnost zraka karakteriziraju dva osnovna parametra: apsolutna i relativna vlažnost. Apsolutna vlažnost mjeri se u gramima vodene pare po kubičnom metru zraka (g/m³) i pokazuje stvarni sadržaj vlage. Relativna vlažnost, izražena u postocima (%), određuje stupanj zasićenosti zraka vlagom pri danoj temperaturi u odnosu na maksimalno mogući sadržaj vlage.
Pri hlađenju zraka njegova sposobnost zadržavanja vlage se smanjuje, a pri određenoj temperaturi, koja se naziva točka rosišta, započinje kondenzacija. Za ilustraciju: zrak s temperaturom 25°C i relativnom vlažnošću 60% sadrži oko 13,8 g/m³ vodene pare i ima točku rosišta 16,7°C. To znači da će se kondenzacija događati na svakoj površini čija je temperatura niža od 16,7°C. Ovi proračunski parametri pokazuju zašto je točka rosišta kritičan parametar za sprječavanje kondenzacije u zgradama.
Mehanizmi utjecaja vlažnosti na materijale su raznoliki. Higroskopski materijali, poput drva, papira, tekstila, aktivno upijaju i otpuštaju vlagu ovisno o vlažnosti zraka. Prema inženjerskoj praksi, drveni proizvodi pri promjeni relativne vlažnosti od 30% do 70% mogu promijeniti svoje linearne dimenzije za 0,5–2,5%, što je kritično za mehanizme i osjetljive konstrukcije. Konkretne vrijednosti ovise o vrsti drveta, smjeru vlakana i uvjetima obrade.
Normativni okvir
Europska norma EN 16798-1:2019 definira klasifikaciju parametara unutarnje okoline (IEQ) za projektiranje i procjenu energetske učinkovitosti zgrada. Prema EN 16798-1:2019, zahtjevi za vlažnost podijeljeni su u četiri kategorije kvalitete. Kategorija I (visoka kvaliteta) predviđa vlažnost zraka u rasponu 30–50%, kategorija II – 25–60%, kategorija III – 20–70%, dok kategorija IV ima samo ograničenje maksimalne vlažnosti do 80%.
Koncept adaptivnog komfora priznaje da se ljudi prilagođavaju sezonskim promjenama i predviđa različite parametre za zimske i ljetne režime. Za ilustraciju utjecaja temperature na apsolutnu vlažnost: pri relativnoj vlažnosti 50%, zrak s temperaturom 20°C sadrži oko 8,7 g/m³ vodene pare, a zrak s temperaturom 26°C pri istoj relativnoj vlažnosti već 13,0 g/m³. To pokazuje važnost uvažavanja apsolutne vlažnosti pri proračunu sustava ventilacije i odvlaživanja, budući da promjena temperature značajno utječe na odvlaživački kapacitet sustava.
Metodologija određivanja projektnih parametara temelji se na statističkim pristupima. U projektantskoj praksi koriste se parametri s različitim vjerojatnostima ostvarenja – 99%, 98% ili 95% vremena. Odabir razine konzervativnosti ovisi o namjeni prostora i cijeni pogreške: za kritične objekte, poput operacijskih dvorana ili čistih soba, primjenjuje se konzervativniji pristup s 99% osiguranosti.
Komercijalne zgrade
U projektantskoj praksi za urede se često razmatraju rasponi relativne vlažnosti od 30% do 60%. Konkretne granice postavlja projektant ovisno o normama, vrsti opreme i uvjetima eksploatacije. Pri niskoj vlažnosti (ispod 30%) dolazi do povećanog statičkog elektriciteta, isušivanja sluznica i nelagode osoblja. Pri visokoj vlažnosti (iznad 60%) moguć je razvoj mikroorganizama i ubrzano trošenje materijala.
Za ilustraciju metodike proračuna vlažnosnih opterećenja razmotrimo uvjetni ured površine 100 m² s 10 zaposlenika. Izdvajanje vlage od jedne osobe pri laganom uredskom radu iznosi oko 50 g/h. Pri dovodu ventilacijskog zraka od 60 m³/h po osobi (ukupno 600 m³/h) s apsolutnom vlažnošću 10 g/m³ u prostor s ciljanom apsolutnom vlažnošću 9 g/m³, sustav treba odvlaživati zrak za 1 g/m³. Ovaj primjer pokazuje da za urede glavno vlažnosno opterećenje često dolazi s ventilacijskim zrakom, a ne iz unutarnjih izvora.
U trgovačkim centrima situacija je složenija zbog značajne zonalne raznolikosti. Prehrambeni odjeli zahtijevaju nižu vlažnost kako bi se spriječila kondenzacija na rashlađenim vitrinama. Fizika kondenzacije ovdje je posebno izražena: ako je temperatura površine vitrine +2°C, tada radi izbjegavanja kondenzacije točka rosišta zraka mora biti niža, što odgovara relativnoj vlažnosti manjoj od 35–40% pri temperaturi zraka 22°C.
Za hotele je karakteristično raznoliko vlažnosno opterećenje: kuhinje imaju tehnološko izdvajanje vlage, konferencijske dvorane – periodično s visokom gustoćom popunjenosti, a sobe zahtijevaju održavanje ugodnih uvjeta. Ova raznolikost ilustrira tipičnu pogrešku univerzalnog pristupa cijeloj zgradi bez uvažavanja funkcionalnih zona.
Industrijski objekti
U farmaceutskoj proizvodnji zahtjevi za vlažnost posebno su strogi. Prema ISO 14644-1:2015 i GMP Annex 1, čiste sobe klase ISO 5 (klasa A prema GMP) moraju održavati ne samo definiranu čistoću zraka, već i stabilne parametre vlažnosti. U praksi farmaceutske proizvodnje susreću se tolerancije relativne vlažnosti ±5%. Konkretne vrijednosti određuje projektant ovisno o tehnološkom procesu.
Kritičnost kontrole vlažnosti u farmaciji objašnjava se svojstvima higroskopskih praškova – temelja mnogih lijekova. Za ilustraciju: prostorija za proizvodnju sterilnih pripravaka površine 30 m² s izmjenom zraka 30 puta na sat (900 m³/h) zahtijeva dovod zraka s točno određenom vlažnošću. Pri odstupanju apsolutne vlažnosti za svega 0,5 g/m³ od zadane vrijednosti tijekom 8-satne smjene u prostoriju može ući ili biti uklonjeno dodatno 3,6 kg vode, što kritično utječe na stabilnost tehnološkog procesa. Ovaj proračun pokazuje važnost precizne kontrole vlažnosti u farmaceutskoj proizvodnji.
U prehrambenoj industriji zahtjevi za vlažnost ovise o specifičnosti tehnologije. Sušionice zahtijevaju zrak s niskom relativnom vlažnošću za učinkovito uklanjanje vlage iz proizvoda. Fizika procesa temelji se na razlici parcijalnih tlakova vodene pare u zraku i na površini proizvoda. U pekarnicama je važno kontrolirati vlažnost radi održavanja kvalitete tijesta i pekarskih proizvoda.
Skladišta prehrambenih proizvoda zahtijevaju odgovarajuće parametre kako bi se spriječilo kvarenje. Za rashladne komore kritičan je parametar točka rosišta dovodnog zraka: ako je viša od temperature rashlađenih površina, dolazi do kondenzacije, što dovodi do zaleđivanja isparivača i povećanja potrošnje energije.
U elektroničkoj industriji kontrola vlažnosti potrebna je za smanjenje statičkog elektriciteta i sprječavanje kondenzacije. Pri proizvodnji poluvodiča i u procesima fotolitografije čak i manja odstupanja vlažnosti mogu dovesti do škarta skupe proizvodnje.
U tekstilnoj industriji relativna vlažnost zraka izravno utječe na pucanje vlakana. U preradi drva kritičan je parametar ravnotežna vlažnost drva, koja ovisi o relativnoj vlažnosti zraka. Za izbjegavanje deformacija proizvoda potrebno je održavati stabilnu vlažnost.
U skladištima vlažnost zraka treba uzeti u obzir svojstva pohranjenih materijala. Metodika proračuna mora uzeti u obzir isparavanje vlage iz materijala pri njihovu dolasku iz okoline s drukčijim parametrima vlažnosti.
Institucionalni objekti
U bolnicama, posebno u operacijskim dvoranama, kontrola vlažnosti kritična je komponenta osiguranja odgovarajućih uvjeta. Prema ANSI/ASHRAE/ASHE Standard 170-2017, u operacijskim dvoranama prvog razreda relativna vlažnost treba se održavati u rasponu 20–60%. U praksi bolničkog projektiranja susreću se i uži rasponi, koje konkretno određuje projektant ovisno o zahtjevima medicinskog osoblja i vrsti operacija.
Potreba kontrole vlažnosti u operacijskim dvoranama objašnjava se dvjema suprotnim zahtjevima: smanjenje rizika razvoja mikroorganizama (što zahtijeva nižu vlažnost) i smanjenje statičkog elektriciteta (što zahtijeva višu vlažnost). Za ilustraciju proračuna opterećenja: u operacijskoj dvorani površine 36 m² sa 6 osoba medicinskog osoblja i izmjenom zraka 20 puta na sat (oko 2000 m³/h) izdvajanje vlage od ljudi iznosi oko 300 g/h, dok glavno opterećenje dolazi s ventilacijskim zrakom i ovisi o parametrima vanjske klime.
U obrazovnim ustanovama vlažnost utječe na udobnost učenika i kvalitetu zraka. Pri velikom broju ljudi u učionicama relativna vlažnost može rasti, osobito u hladnom razdoblju, kada je prirodna ventilacija ograničena.
Muzeji i arhivi imaju posebne zahtjeve za vlažnost radi očuvanja izložaka. Prema podacima muzejske konzervacije, različite vrste materijala zahtijevaju različite uvjete: za papirnate dokumente, slike na platnu, fotografije optimalna je relativna vlažnost 45–55% s minimalnim dnevnim kolebanjima (ne više od ±3%). Različiti izlošci zahtijevaju različite uvjete, što stvara inženjerski problem u muzejima s raznolikim zbirkama.
Fizikalni mehanizmi degradacije izložaka povezani su s cikličkim naprezanjima pri promjeni vlažnosti, kada materijali upijaju ili otpuštaju vlagu. Razvoj plijesni moguć je pri relativnoj vlažnosti iznad 65% tijekom duljeg razdoblja, osobito u kombinaciji s temperaturom 20–30°C i ograničenom cirkulacijom zraka.
Sportski objekti

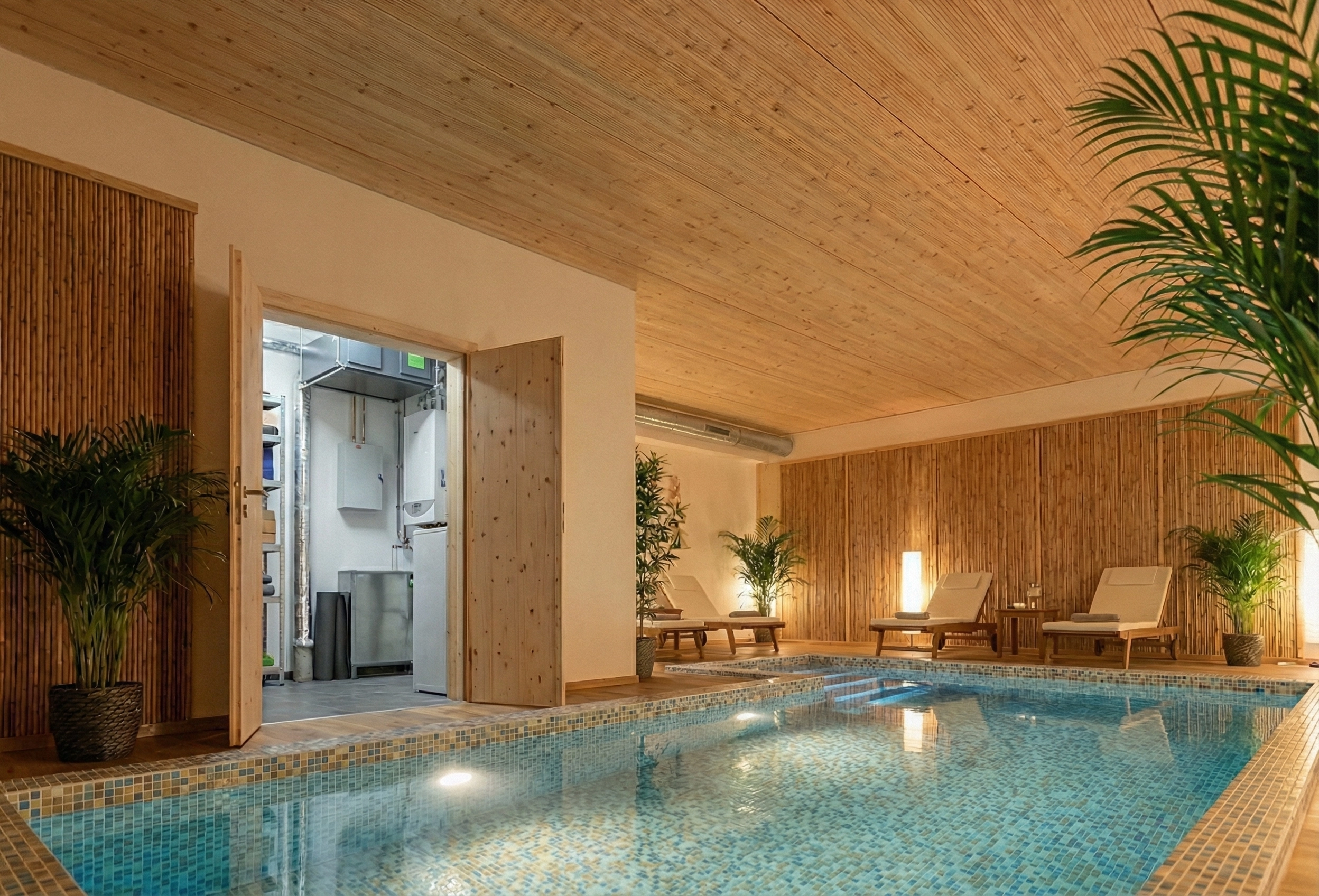

Bazeni predstavljaju poseban inženjerski zadatak zbog intenzivnog isparavanja vode s površine. U praksi projektiranja bazena susreću se rasponi relativne vlažnosti 50–65%. Konkretne vrijednosti ovise o tipu bazena, temperaturi vode i zraka te intenzitetu korištenja.
Fizika isparavanja s površine bazena opisuje se Daltonovom jednadžbom, gdje je brzina isparavanja proporcionalna razlici parcijalnih tlakova vodene pare na površini vode i u zraku, kao i brzini strujanja zraka iznad površine. Za ilustraciju metodike proračuna: bazen dimenzija 25×12 m (površina 300 m²) s temperaturom vode 28°C i zraka 29°C pri relativnoj vlažnosti 60% imat će isparavanje oko 60–90 kg/h u razdoblju mirne vode, i do 150–180 kg/h pri aktivnoj uporabi. Metodika se primjenjuje uz stvarne podatke konkretnog projekta.
Sprječavanje kondenzacije ključan je zadatak u bazenima. Točka rosišta pri navedenim parametrima iznosi oko 20°C, stoga sve površine u prostoru moraju imati temperaturu višu od te vrijednosti, što zahtijeva odgovarajuću toplinsku izolaciju zidova, stropova i posebno prozora.
Sportske dvorane i SPA-centri također zahtijevaju kontrolu vlažnosti, ali imaju različite parametre za različite zone. Klizališta se suočavaju s suprotnim problemom: potrebom sprječavanja kondenzacije vlage na hladnim površinama leda, što zahtijeva održavanje niske apsolutne vlažnosti zraka.
Podatkovni centri
Prema ASHRAE TC 9.9 (2021), za podatkovne centre preporučeni su rasponi relativne vlažnosti od 20% do 80%, s užim rasponom 40–60% za najosjetljiviju opremu. U praksi projektiranja podatkovnih centara konkretni parametri ovise o zahtjevima dobavljača opreme.
Glavni problemi povezani s vlažnošću u podatkovnim centrima uključuju statički elektricitet pri niskoj vlažnosti (manje od 30%) i rizik kondenzacije pri visokoj. Oba faktora mogu dovesti do otkaza opreme. Ušteda energije pri klimatizaciji podatkovnih centara postiže se proširenjem dopuštenih raspona vlažnosti i uporabom sustava neizravnog slobodnog hlađenja.
Stambene zgrade
Za stambene zgrade u praksi projektiranja razmatraju se rasponi relativne vlažnosti 30–60%. Konkretne vrijednosti ovise o normama zemlje, klimatskoj zoni i sezoni. U zimskom razdoblju problem često postaje niska vlažnost zbog zagrijavanja hladnog vanjskog zraka s niskim sadržajem vlage. U ljetnom razdoblju, naprotiv, prekomjerna vlažnost može zahtijevati odvlaživanje.
Utjecaj vlažnosti na zdravlje stanara je značajan: niska vlažnost (manje od 30%) uzrokuje isušivanje sluznica, povećanu osjetljivost na virusne infekcije, a visoka vlažnost (više od 60%) pogoduje razvoju mikroorganizama, alergena i grinja.
Glavni kućanski izvori vlage su priprema hrane, pranje, sušenje odjeće, tuširanje i disanje ljudi. Te izvore potrebno je uzeti u obzir pri proračunu sustava ventilacije i odvlaživanja za stambene prostore.
Metodologija proračuna
Učinkovito projektiranje sustava kontrole vlažnosti temelji se na jasnoj hijerarhiji zahtjeva: tehnološki zahtjevi (određuju se proizvodnim procesima), normativni zahtjevi (utvrđeni standardima) i zahtjevi komfora (za osobe koje borave u prostoru).
Proračun vlažnosnih opterećenja uzima u obzir sve izvore unosa vlage: od ljudi, tehnoloških procesa, infiltracije vanjskog zraka, isparavanja s otvorenih vodenih površina. Snaga sustava odvlaživanja određuje se uzimajući u obzir vršna opterećenja i koeficijente sigurnosti, koji ovise o stupnju neizvjesnosti ulaznih podataka i kritičnosti održavanja parametara.
Zoniranje
Načela zoniranja prostora prema zahtjevima za vlažnost temelje se na funkcionalnoj namjeni, vlažnosnim opterećenjima i ekonomičnosti rješenja. Tehnička rješenja uključuju uporabu pristupnih komora između prostorija s različitim zahtjevima, primjenu zračnih zavjesa i održavanje gradijenata tlaka radi kontrole prelijevanja zraka.
Zoniranje omogućuje optimizaciju potrošnje energije, koncentrirajući strožu kontrolu samo ondje gdje je potrebna, a dopuštajući šire raspone u nekritičnim zonama.
Tipične pogreške
Najčešća pogreška — primjena univerzalnog pristupa na cijelu zgradu bez uvažavanja funkcionalnih posebnosti pojedinih prostorija. Druga česta pogreška — podcjenjivanje vlažnosnih opterećenja, osobito pri promjenama režima eksploatacije ili sezonskim kolebanjima parametara vanjskog zraka.
Pogreške u eksploataciji često su povezane s nepravilnim podešavanjem automatike ili neusklađenošću rada sustava grijanja, ventilacije i klimatizacije. Problemi s mjerenjem vlažnosti nastaju zbog nepravilnog položaja senzora ili njihove nedovoljne točnosti i kalibracije.
Eksploatacijske posljedice
Prekomjerna vlažnost dovodi do niza negativnih posljedica: kondenzacije vlage na hladnim površinama, razvoja plijesni i gljivica, korozije metalnih elemenata, deformacije higroskopskih materijala. Mehanizam kondenzacije povezan je s hlađenjem vlažnog zraka ispod točke rosišta, što se često događa na prozorskim staklima, metalnim konstrukcijama, hladnim cjevovodima.
Nedovoljna vlažnost uzrokuje nelagodu, povećava statički elektricitet, što može oštetiti elektroničku opremu, izaziva skupljanje i mehanička oštećenja drvenih i drugih higroskopskih materijala.
Ekonomske posljedice nepoštivanja zahtjeva za vlažnost uključuju smanjenje produktivnosti rada, povećane troškove za popravke opreme i konstrukcija, gubitke zbog škarta proizvoda i neusklađenosti s tehnološkim zahtjevima.
Sustavi kontrole
Učinkovita kontrola vlažnosti temelji se na točnim mjerenjima. Senzori relativne vlažnosti trebaju imati dovoljnu točnost (±2–3%) i redovito se kalibrirati. Položaj senzora mora odražavati stvarne uvjete u kontroliranoj zoni, izbjegavajući mjesta s lokalnim izvorima topline, hladnoće ili vlage.
Suvremeni sustavi automatizacije omogućuju realizaciju kaskadne regulacije, gdje se parametri dovodnog zraka korigiraju na osnovi stvarnih vrijednosti u prostoru, što osigurava stabilnije uvjete i uštedu energije.
Energetska učinkovitost
Energetski učinkovita kontrola vlažnosti postiže se na nekoliko načina: uporabom rekuperacije energije, primjenom adsorpcijskih odvlaživača s povratom topline, uvođenjem sustava s promjenjivim protokom zraka, optimizacijom algoritama upravljanja ovisno o vanjskim uvjetima i opterećenjima.
Važno je osigurati usklađenost rada sustava odvlaživanja sa sustavima hlađenja i grijanja, kako bi se izbjegao istodoban rad s suprotnim ciljevima (na primjer, istodobno ovlaživanje i odvlaživanje).
Zaključci
Projektiranje sustava kontrole vlažnosti treba se temeljiti na jasnom razumijevanju funkcionalnih zahtjeva i fizikalnih procesa. Unificirani pristupi bez uvažavanja specifičnosti objekata dovode do eksploatacijskih problema i povećane potrošnje energije.
Hijerarhija prioriteta pri projektiranju treba biti sljedeća: najprije osiguranje tehnoloških zahtjeva, zatim normativnih parametara, i na kraju, ugodnih uvjeta uz optimizaciju potrošnje energije.
Diferencirani pristup različitim zonama zgrade, pravilan odabir opreme i strategija upravljanja omogućuju stvaranje učinkovitog sustava kontrole vlažnosti koji ispunjava sve zahtjeve uz minimalne troškove eksploatacije.
