Dizajnerske samostojeće ventilokonvektorske jedinice serije Silver Glass

Nova serija Silver Glass umjetnički izrađenih ventilokonvektorskih jedinica dizajnirana je za iznimne interijere. Modeli su dizajnirani u modernom stilu kako bi se uklopili u bilo koji interijer ili bili što diskretniji.

Kapacitet hlađenja: 0,45 ... 3,73 kW

Kapacitet grijanja: 0,61 ... 4,71 kW

Želite kupiti ili imate pitanja?

Mycond

Samostojeće ventilokonvektorske jedinice

Ventilatorska konvektorska jedinica ima ultra-tanak dizajn. Za usporedbu, njezino kućište zajedno sa staklom debelo je samo 122 mm, što štedi više prostora za ugradnju. Osim toga, njezin jednostavan i uredan izgled lako će se uklopiti u stil vaše sobe.

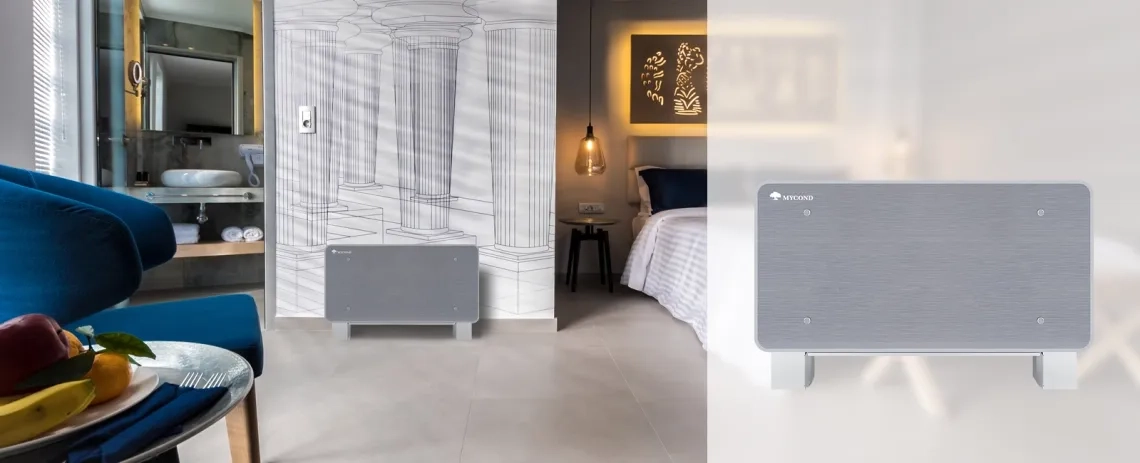

MyCond srebrno staklo za moderne interijere

Izgled MyCond srebrnog stakla

Ventilatorske konvektore učinkovito će nadopuniti sustav grijanja koji koristi toplinsku pumpu. Oprema ne zahtijeva visoku temperaturu vode za grijanje kuće, što štedi vaše troškove.

Ključne prednosti:

Staklena prednja ploča
Ultra tanko tijelo
Okvir jedinice izrađen je od metalnog lima debljine 0,8-1 mm
Niska razina buke
Integrirano kućište za termostat
istosmjerni motor
Zračni filteri klase G1 dizajnirani za jednostavno uklanjanje radi čišćenja i održavanja bez problema
Zavojnica izmjenjivača topline sastoji se od bakrenih cijevi i mesinganih razdjelnika: cijevi su opremljene valovitim aluminijskim rebrima
Opremljen uklonjivom posudom za odvod
Aluminijska rešetka s magnetskim pričvršćivanjem
Opcionalno: stražnja staklena ploča (ugradnja u otvoreni prostor)
Termostat (opcionalno)

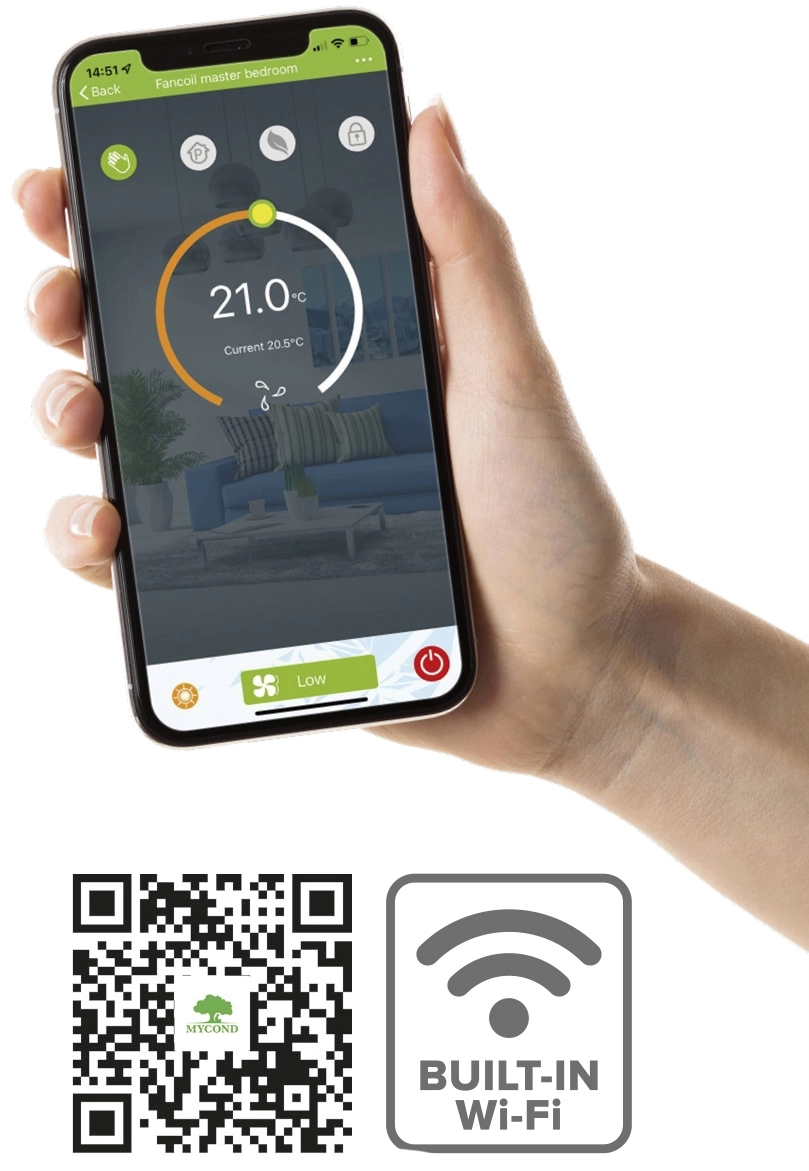

Mobilna aplikacija MyCond Silver Glass

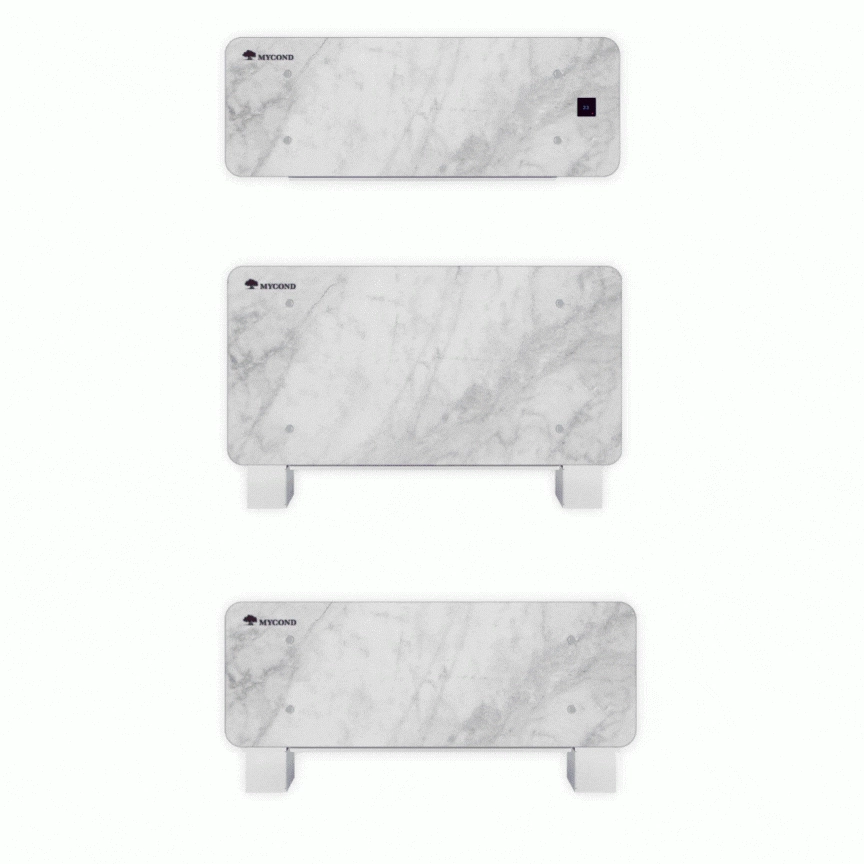

MyCond srebrno staklo za modernu kontrolu klime

Otkrijte novu dimenziju elegancije s Mycondom!

Moderan dizajn: elegantne staklene ploče s tiskom savršeno se uklapaju u svaki interijer, dodajući dašak stila i modernosti.
Možete odabrati vlastitu sliku ili dizajn na ploči, koji ćemo prilagoditi vašem interijeru.

Moderna samostojeća ventilokonvektorska jedinica iz serije MyCond Silver Glass.

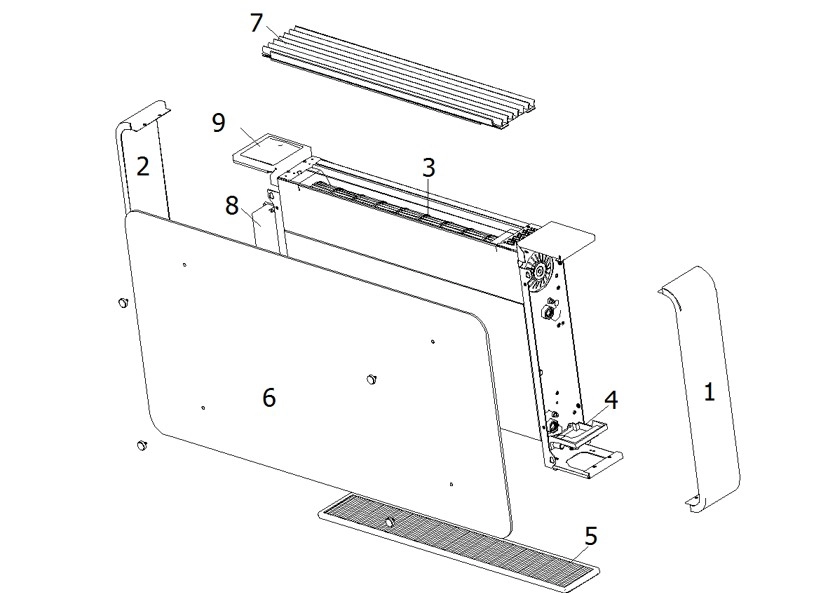

Glavne komponente

Vanjski dijelovi

Lijeva bočna ploča
Desna bočna ploča
Fandeck
Pomoćni odvod
Filter
Prednja ploča
Aluminijska rešetka
Električna kutija
Upravljačka ploča (opcija)

MyCond Silver Glass Elegantna ultra tanka samostojeća ventilokonvektorska jedinica.

MyCond Silver Glass Ultra tanka ventilokonvektorska jedinica s modernim značajkama.

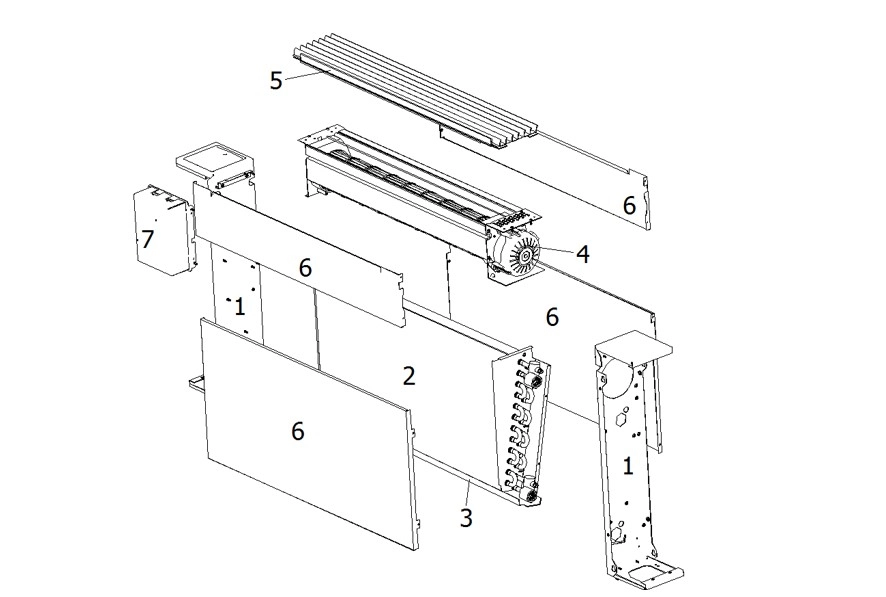

Unutarnji dijelovi

Vertikalne jedinice

Unutarnja bočna ploča
Glavni izmjenjivač topline
Posuda za kondenzat
Fandeck
Aluminijska rešetka
Unutarnje prednje i stražnje ploče
Električna kutija

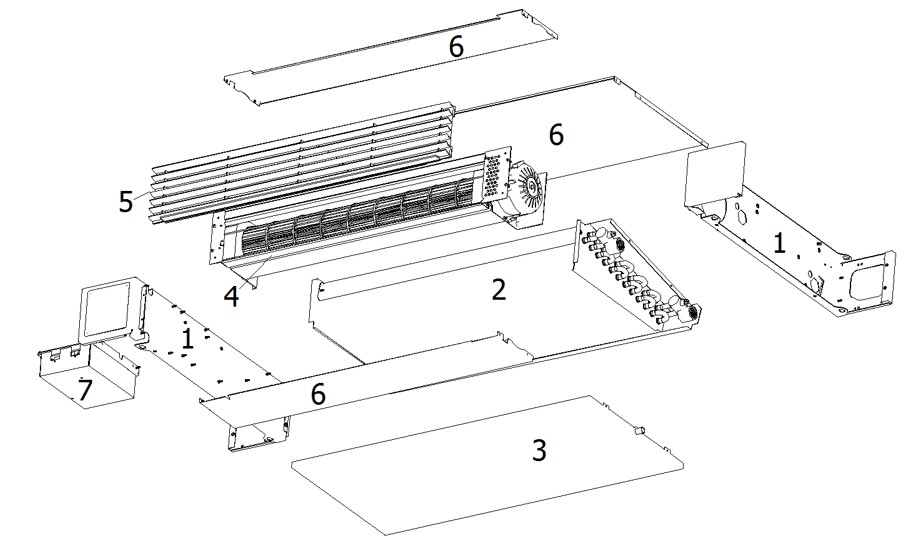

Unutarnji dijelovi

Horizontalna jedinica

Unutarnja bočna ploča
Glavni izmjenjivač topline
Posuda za kondenzat
Fandeck
Aluminijska rešetka
Unutarnje prednje i stražnje ploče
Električna kutija

Unutarnje komponente samostojećeg ventilatorskog konvektora serije MyCond Silver Glass.

Tehnički podaci

Sustav s 2 cijevi

Tehnički podaci	Jedinice	Ubrzati	MC-SG-200T2	MC-SG-400T2	MC-SG-600T2	MC-SG-800T2
Brzina protoka zraka		Supermax	250	390	510	620
		Maks. (*)	180	315	450	540
	^m³ /h	Srednje (*)	120	230	350	450
		Min. (*)	80	155	240	310
		Statički	10	18 godina	25	32
Ukupni kapacitet hlađenja		Supermax	1.19	2.12	2,90	3,73
		Maks.	0,88	1,81	2,70	3.38
	kW	Srednje	0,79	1,45	2.20	2,75
		Min.	0,45	0,98	1,70	2.13
Razumni kapacitet		Supermax	0,87	1,56	2.16	2,97
		Maks.	0,69	1,35	2,00	2,70
	kW	Srednje	0,60	1.10	1,68	2.30
		Min.	0,30	0,70	1,25	1,70
Kapacitet grijanja		Supermax	1,55	2,71	3,71	4,71
		Maks.	1.10	2.40	3.20	4.23
	kW	Srednje	0,90	1,50	2.40	3.40
		Min.	0,61	1.16	1,75	2.41
	V/H/Ph	230 V – 50 Hz - 1 faza
Ulaz motora		Supermax	20	22	24	27
		Maks.	12	13	14	17
	Z	Srednje	5	6	7	10
		Min.	3	4	5	8
Brzina protoka vode		Supermax	204	364	498	639
		Maks.	151	311	463	580
	l/h	Srednje	136	249	377	472
		Min.	77	168	292	365
Pad tlaka		Supermax	15.1	10.2	20,9	19,9
		Maks.	13.1	8.2	19,0	18,7
	kPa	Srednje	7.2	6.0	16,5	13.2
		Min.	4.1	4.1	13,0	10,0
Priključak zavojnice			1/2” GF	1/2” GF	1/2” GF	1/2” GF
Sadržaj vode	L		0,33	0,59	0,85	1,11
Zvučna snaga		Supermax	55,0	56,0	57.1	58,3
		Maks.	51,3	52.2	52,4	53,3
	dB(A)	Srednje	44,6	45,5	46,6	48,6
		Min.	37,5	38,6	40,5	38,7
Zvučni tlak		Supermax	38,0	39,0	40.1	41,3
		Maks.	34,3	35.2	35,4	36,3
	dB(A)	Srednje	27,6	28,5	29,6	31,6
		Min.	20,5	21,6	23,5	21,7

NAČIN HLAĐENJA
Sobna vlažnost: 27° C – 47% relativne vlažnosti. Temperatura vode (ulaz/izlaz): 7/12°C
NAČIN GRIJANJA
Sobna temperatura: 20° C. Temperatura vode u: 50.
(*) Deklarirane vrijednosti odnose se na standardne postavke pri 1500, 900 i 600 okretaja u minuti. Protok zraka uvijek je moguće promijeniti promjenom postavke DIP prekidača na tiskanoj ploči.

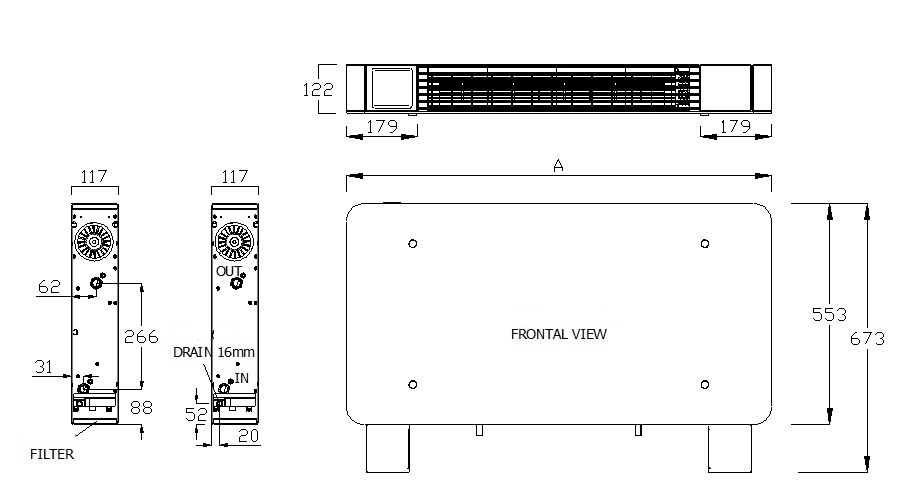

Dimenzije

vertikalna montaža

Elegantna samostojeća ventilokonvektorska jedinica iz serije MyCond Silver Glass.

Tehnički podaci	Jedinice	MC-SG-200T2	MC-SG-400T2	MC-SG-600T2	MC-SG-800T2
A	mm	681	873	1065	1257
Neto težina	kg	14	18 godina	21	25
Bruto težina	kg	18 godina	21	25	29

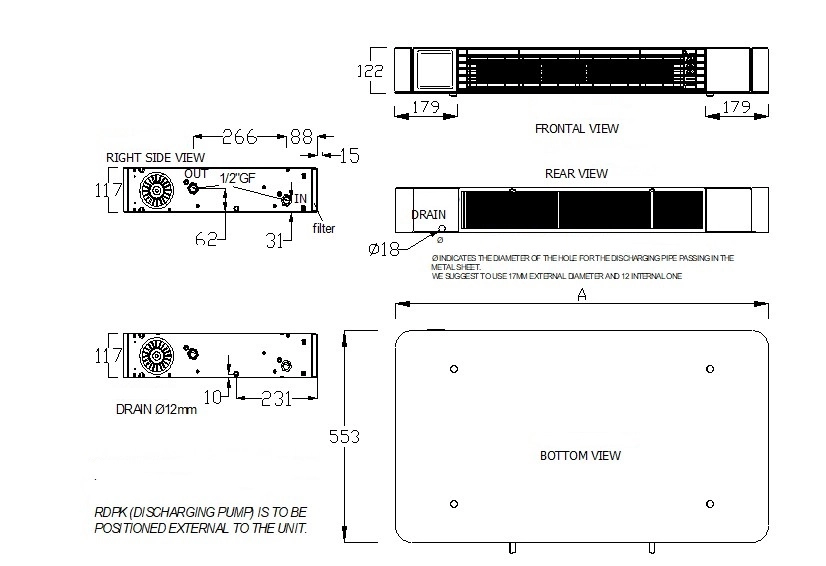

Dimenzije

Horizontalna montaža

Dimenzije samostojeće ventilokonvektorske jedinice serije MyCond Silver Glass.

Tehnički podaci	Jedinice	MC-SG-200T2	MC-SG-400T2	MC-SG-600T2	MC-SG-800T2
A	mm	681	873	1065	1257
Neto težina	kg	14	18 godina	21	25
Bruto težina	kg	18 godina	21	25	29
