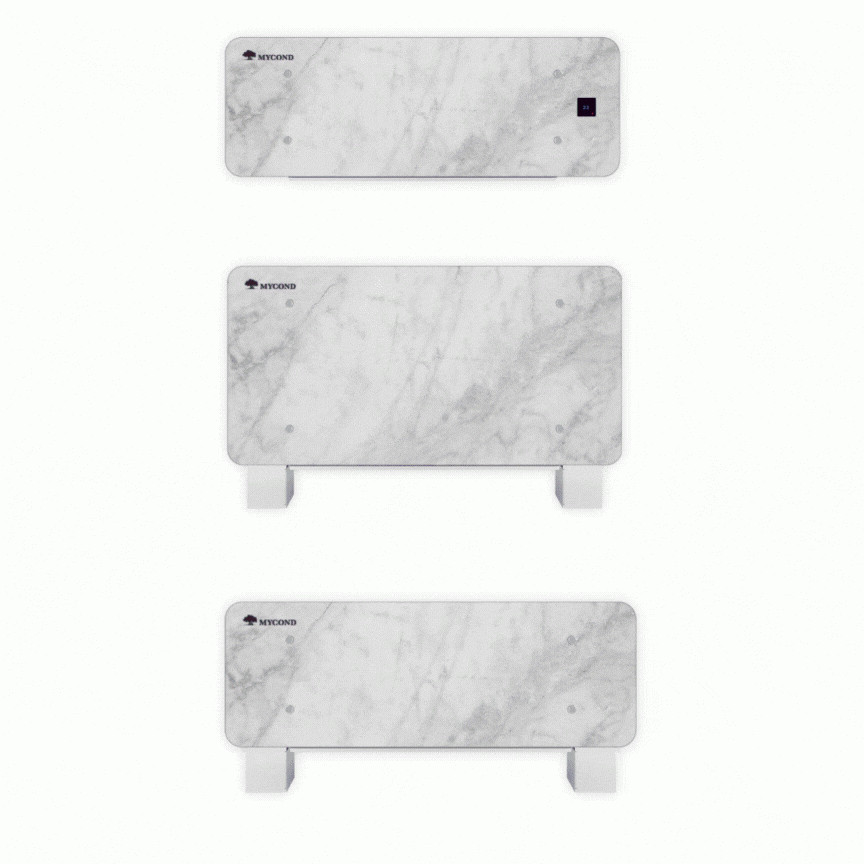

Dizajnerske samostojeće ventilokonvektorske jedinice serije Silver Glass Low

Nova niska serija umjetnički izrađenih ventilokonvektorskih jedinica Silver Glass dizajnirana je za iznimne interijere. Modeli su dizajnirani u modernom stilu kako bi se uklopili u bilo koji interijer ili bili što diskretniji.

Kapacitet hlađenja: 0,38 ... 2,62 kW

Kapacitet grijanja: 0,55 ... 3,58 kW

Želite kupiti ili imate pitanja?

Mycond

Samostojeće ventilokonvektorske jedinice

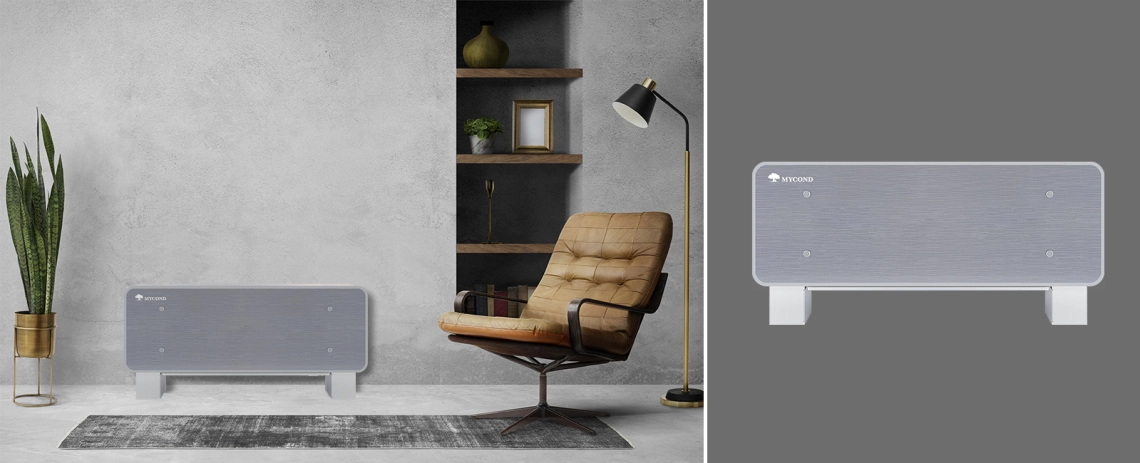

Ventilatorska konvektorska jedinica ima ultra-tanak dizajn. Za usporedbu, njezino kućište zajedno sa staklom debelo je samo 122 mm, što štedi više prostora za ugradnju. Osim toga, njezin jednostavan i uredan izgled lako će se uklopiti u stil vaše sobe.

MyCond Silver Glass Low Elegantna ultra tanka ventilokonvektorska jedinica sa srebrnom staklenom završnom obradom.

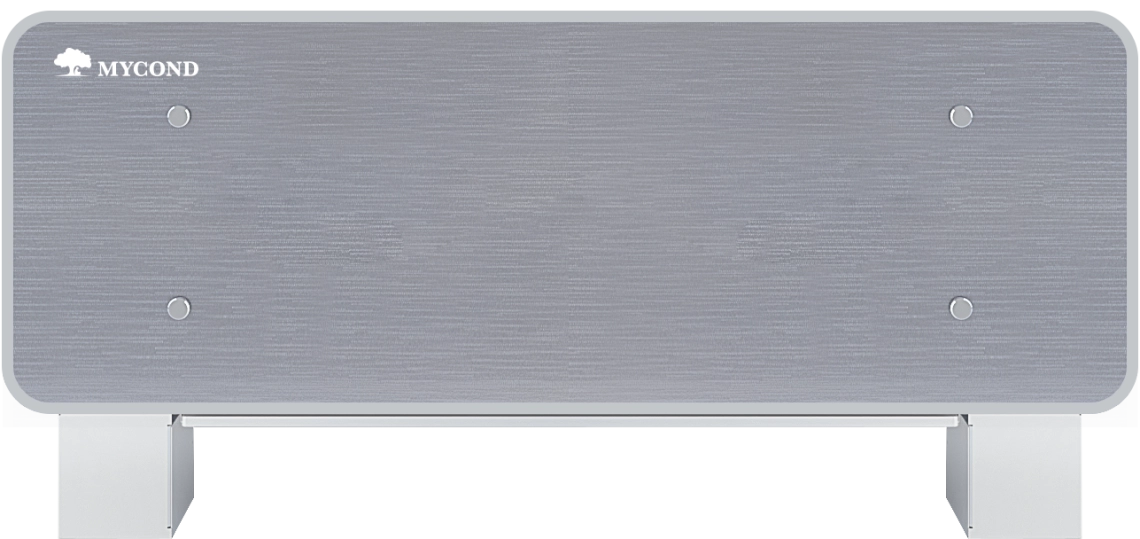

MyCond Silver Glass Low Elegantna srebrna staklena ventilokonvektorska jedinica za učinkovitu klimatizaciju.

Ventilatorske konvektore učinkovito će nadopuniti sustav grijanja koji koristi toplinsku pumpu. Oprema ne zahtijeva visoku temperaturu vode za grijanje kuće, što štedi vaše troškove.

Ključne prednosti:

Staklena prednja ploča
Ultra tanko tijelo
Okvir jedinice izrađen je od metalnog lima debljine 0,8-1 mm
Niska razina buke
Integrirano kućište za termostat
BLDC motor
Zračni filteri klase G1 dizajnirani za jednostavno uklanjanje radi čišćenja i održavanja bez problema
Zavojnica izmjenjivača topline sastoji se od bakrenih cijevi i mesinganih razdjelnika: cijevi su opremljene valovitim aluminijskim rebrima
Opremljen uklonjivom posudom za odvod
Opcije: staklena stražnja ploča

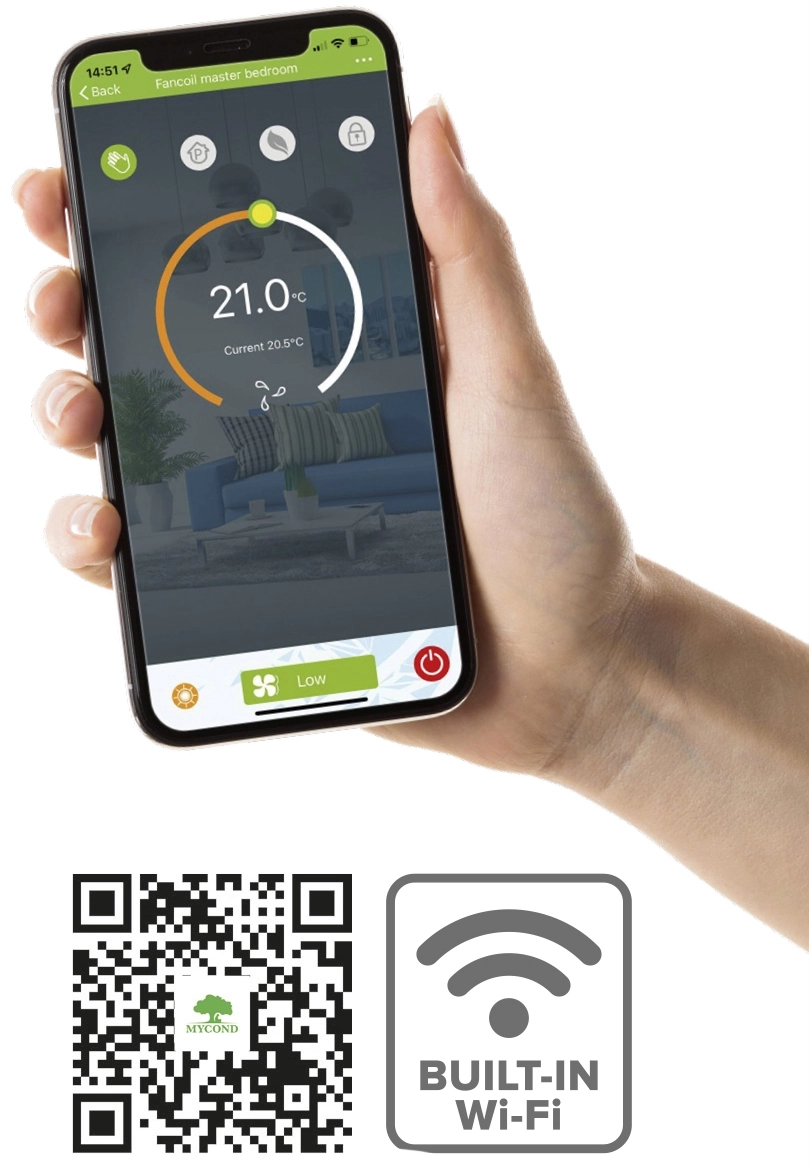

Termostat (opcionalno)

Elegantna samostojeća ventilokonvektorska jedinica iz serije MyCond Silver Glass Low.

MyCond Silver Glass Low Dizajnerska samostojeća ventilokonvektorska jedinica s modernom završnom obradom srebrnog stakla.

Otkrijte novu dimenziju elegancije s Mycondom!

Moderan dizajn: elegantne staklene ploče s tiskom savršeno se uklapaju u svaki interijer, dodajući dašak stila i modernosti.
Možete odabrati vlastitu sliku ili dizajn na ploči, koji ćemo prilagoditi vašem interijeru.

MyCond Silver Glass Low Ultra tanka ventilokonvektorska jedinica elegantnog dizajna i naprednih značajki.

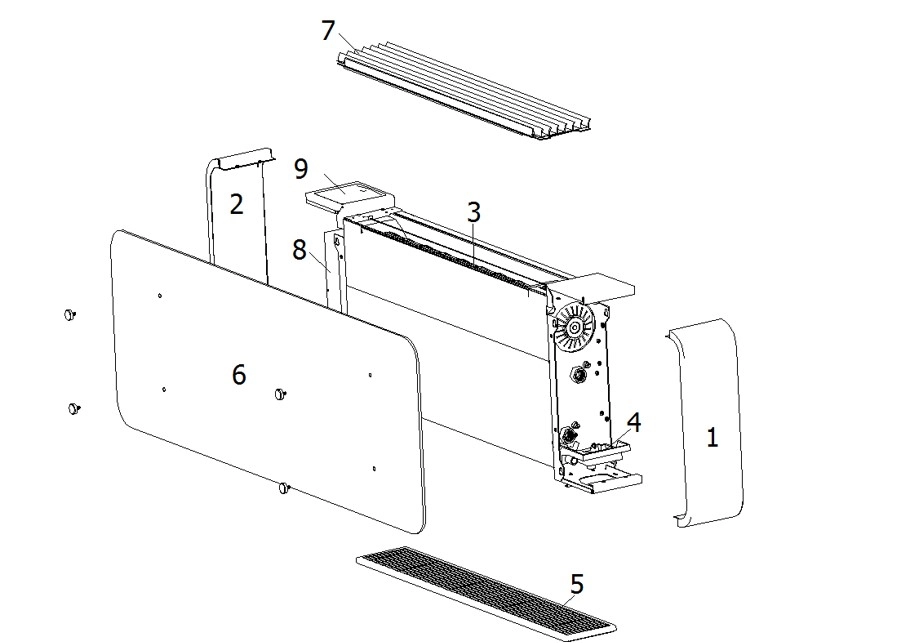

Vanjski dijelovi

Vertikalna jedinica

Desna bočna ploča
Lijeva bočna ploča
Fandeck
Pomoćni odvod
Filter
Prednja ploča
Aluminijska rešetka
Električna kutija
Ugrađena kontrola (opcija)

MyCond Silver Glass Low Elegantna dizajnerska samostojeća ventilokonvektorska jedinica u srebrnoj i staklenoj boji.

Shema ultra tanke samostojeće ventilokonvektorske jedinice iz serije MyCond Silver Glass Low.

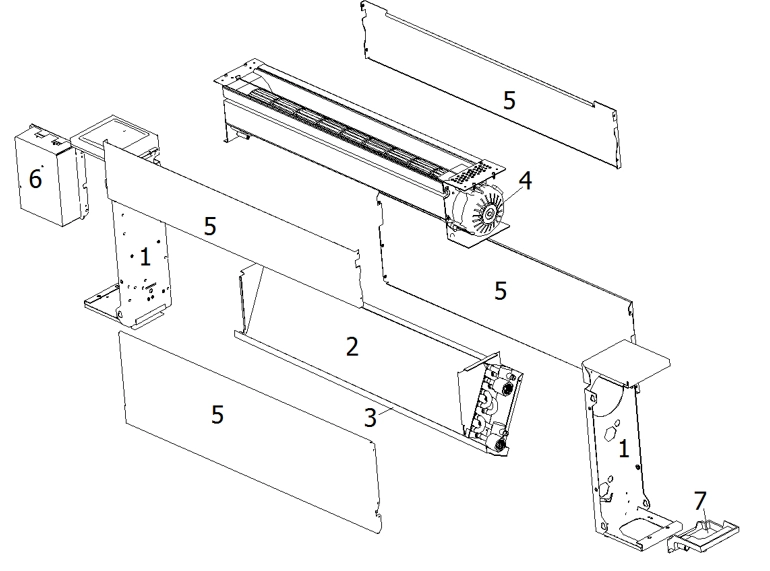

Unutarnji dijelovi

Vertikalne jedinice

Unutarnja bočna ploča
Glavni izmjenjivač topline
Posuda za kondenzat
Fandeck
Unutarnje prednje i stražnje ploče
Električna kutija
Pomoćna posuda za odvod vode

Tehnički podaci

Sustav s 2 cijevi

Tehnički podaci	Jedinice	Ubrzati	MC-SGL-200T2	MC-SGL-400T2	MC-SGL-600T2	MC-SGL-800T2
Brzina protoka zraka		Supermax	240	370	495	600
		Maks. (*)	170	305	430	520
	m^3/h	Srednje (*)	110	220	330	430
		Min. (*)	75	150	230	300
Ukupni kapacitet hlađenja		Supermax	0,7	1,37	1,9	2,62
		Maks.	0,58	1.10	1,67	2.39
	kW	Srednje	0,43	0,81	1.20	1,60
		Min.	0,38	0,70	0,90	1.18
Razumni kapacitet		Supermax	0,65	1,09	1,67	2,46
		Maks.	0,52	0,85	1,45	2.15
	kW	Srednje	0,33	0,72	0,90	1.30
		Min.	0,30	0,55	0,58	1,00
Kapacitet grijanja		Supermax	1.0	1,9	2,62	3,58
		Maks.	0,84	1,62	2.41	3.30
	kW	Srednje	0,73	1.14	1,90	2.20
		Min.	0,55	0,96	1,53	1,70
	V/H/Ph	230 V – 50 Hz - 1 faza
Ulaz motora		Supermax	20	22	24	27
		Maks.	12	13	14	17
	Z	Srednje	5	6	7	10
		Min.	3	4	5	8
Brzina protoka vode		Supermax	130	200	310	435
		Maks.	100	189	287	410
	l/h	Srednje	74	139	206	275
		Min.	65	120	154	202
Pad tlaka		Supermax	2.3	8.2	4.2	12.3
		Maks.	1,8	7.0	2,5	10,0
	kPa	Srednje	1.4	5.8	2.3	8.1
		Min.	1.2	4.1	1,9	6,5
Priključak zavojnice			1/2” GF	1/2” GF	1/2” GF	1/2” GF
Sadržaj vode	L		0,16	0,30	0,43	0,56
Zvučna snaga		Supermax	55,0	56,0	57.1	58,3
		Maks.	51,3	52.2	52,4	53,3
	dB(A)	Srednje	44,6	45,5	46,6	48,6
		Min.	37,5	38,6	40,5	38,7
Zvučni tlak		Supermax	38,0	39,0	40.1	41,3
		Maks.	34,3	35.2	35,4	36,3
	dB(A)	Srednje	27,6	28,5	29,6	31,6
		Min.	20,5	21,6	23,5	21,7

NAČIN HLAĐENJA
Sobna vlažnost: 27° C – 47% relativne vlažnosti. Temperatura vode (ulaz/izlaz): 7/12°C
NAČIN GRIJANJA
Sobna temperatura: 20° C. Temperatura vode u: 50.
(*) Deklarirane vrijednosti odnose se na standardne postavke pri 1500, 900 i 600 okretaja u minuti. Protok zraka uvijek je moguće promijeniti promjenom postavke DIP prekidača na tiskanoj ploči.

Dimenzije i težine

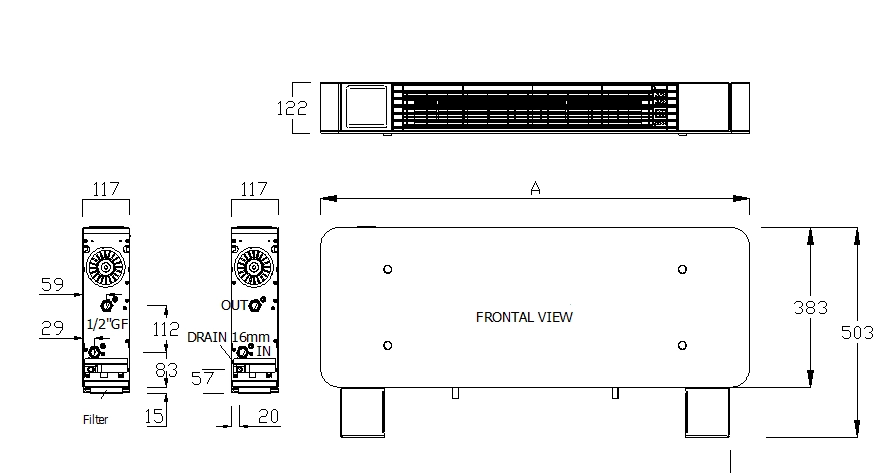

Dijagram dimenzija za samostojeće ventilokonvektore MyCond silver glass niske serije.

Tehnički podaci	Jedinice	MC-SGL-200T2	MC-SGL-400T2	MC-SGL-600T2	MC-SGL-800T2
A	mm	681	873	1065	1257
Neto težina	kg	11	13	16	18 godina
Bruto težina	kg	13	16	20	23
