Kanal visokog ESP-a

Kanal s visokim ESP-om, visoki zid. Vanjski statički tlak može doseći 300 Pa, a zračni kanal se može slobodno odabrati. Napravite klimatizaciju, dijeljenje u više prostorija.

Kapacitet hlađenja: 1,50 ... 16,0 kW

Kapacitet grijanja: 1,70 ... 18,0 kW

Želite kupiti ili imate pitanja?

Kanal visokog ESP-a

Mycond

Kanalni klima uređaji

Ključne značajke:

Fleksibilni i jednostavni kanali
Jednostavno održavanje
Statički tlak varira od 20 do 300 Pa pomoću priloženog booster kabela
Nije opremljen pumpom za odvod kondenzata
3 brzine + pojačivač

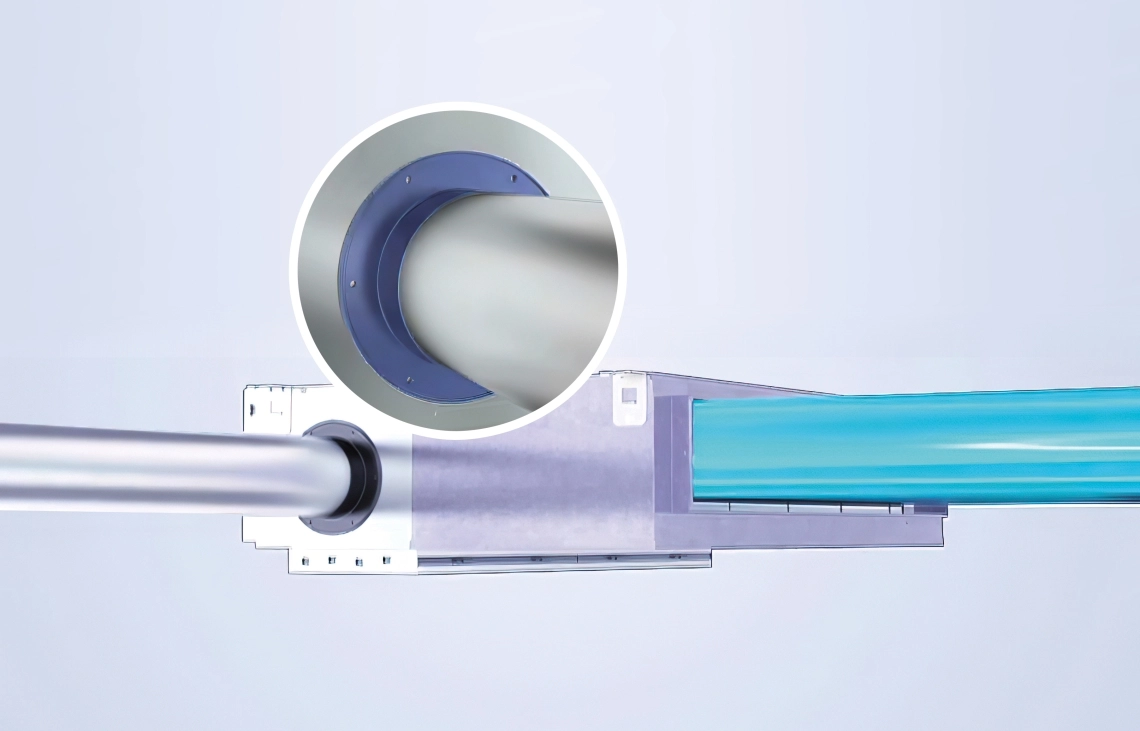

Priključak za svježi zrak kanala MyCond High ESP

Prirubnica za svježi zrak

Prirubnica za svježi zrak, praktična za ugradnju

Postavka ESP-a od 210 Pa

5 brzina podesive brzine vjetra za različite potrebe.

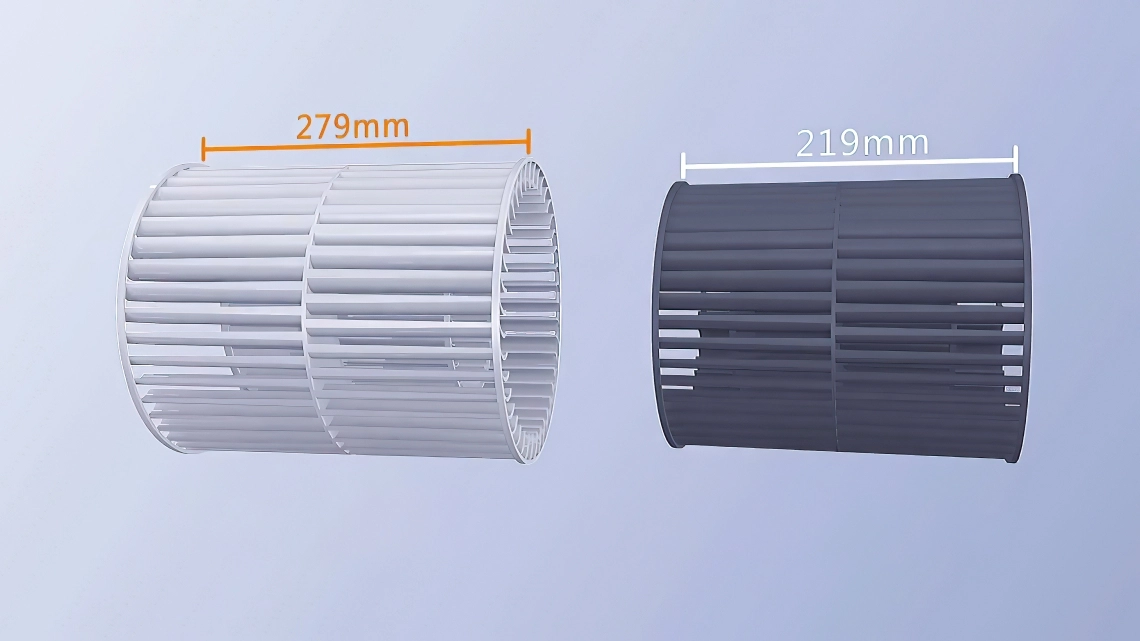

MyCond kanal visokog ESP-a, povećani kotač ventilatora 279 mm

Tehnički podaci

Jedinice

MIDG-
05X1EV2AD

MIDG-
07X1EV2AD

MIDG-
09X1EV2AD

MIDG-
12X1EV2AD

MIDG-
16X1EV2AD

MIDG-
18X1EV2AD

MIDG-
24X1EV2AD

MIDG-
28X1EV2AD

MIDG-
30X1EV2AD

MIDG-
38X1EV2AD

MIDG-
48X1EV2AD

MIDG-
54X1EV2AD

Kapacitet

Hlađenje

kW

1,50

2.20

2,80

3,60

4,50

5,60

7,10

8,00

9,00

11,20

14,00

16.00

Grijanje

kW

1,70

2,50

3.20

4,00

5,00

6,30

8,00

9,00

10,00

13.00

16.30

18.00

Električni parametri

Napajanje

Ph/V/Hz

1/220-240/50(60)

1/220-240/50(60)

Ventilacija

Protok zraka (V/S/N)

^m³ /h

515/440/390

545/470/390

545/470/390

570/495/420

700/625/550

915/765/640

1275/1050/875

1275/1050/875

1450/1200/1000

2000/1700/1400

2150/1700/1400

2350/1950/1600

Zvučni tlak
(V/S/L)

dB(A)

29/27/25

28.30.2025.

28.30.2025.

31/29/27

32/30/28

33/31/29

34/31/29

35/33/30

36/33/30

38/35/32

40/36/32

42/38/34

Zvučna snaga
(V/S/L)

dB(A)

41/39/37

42/40/37

42/40/37

43/41/39

44/42/40

45/43/41

46/43/41

47/45/42

48/45/42

50/47/44

52/48/44

54/50/46

Ugradnja – Dimenzije

Neto dimenzije
(ŠxDxV)

mm

700x700x248

1100x700x248

1100x700x248

1500x700x248

Pakirana jedinica
dimenzije
(ŠxDxV)

mm

901x853x305

1301x853x305

1301x853x305

1701x853x305

Neto težina / Bruto
težina

Kg

25,0/30,7

25,0/30,7

25,0/30,7

25,0/30,7

25,0/30,7

34,0/40,5

34,0/40,5

34,0/40,5

36,0/42,5

44,2/53,5

47,2/56,5

47,2/56,5

Ø Strana tekućine
cijev rashladnog sredstva

mm
(inč)

6,35 (1/4)

6,35 (1/4)

6,35 (1/4)

6,35 (1/4)

6,35 (1/4)

6,35
(1/4)

9,52 (3/8)

9,52 (3/8)

9,52 (3/8)

9,52 (3/8)

9,52 (3/8)

9,52 (3/8)

Ø Strana plina
cijev rashladnog sredstva

mm
(inč)

9,52 (3/8)

9,52 (3/8)

9,52 (3/8)

12,70 (1/2)

12,70 (1/2)

12,70 (1/2)

15,88 (5/8)

15,88 (5/8)

15,88 (5/8)

15,88 (5/8)

15,88 (5/8)

15,88 (5/8)

Statički tlak
(Standardno/Maks.)

Godišnje

20/200

20/200

20/200

20/200

20/200

20/200

20/200

20/200

20/180

20/180

20/180

20/180

Dimenzije

MIDG-38X1EV2AD(H) MIDG-48X1EV2AD(H) MIDG-54X1EV2AD(H) MIDG-38X1EV2AD MIDG-48X1EV2AD MIDG-54X1EV2AD

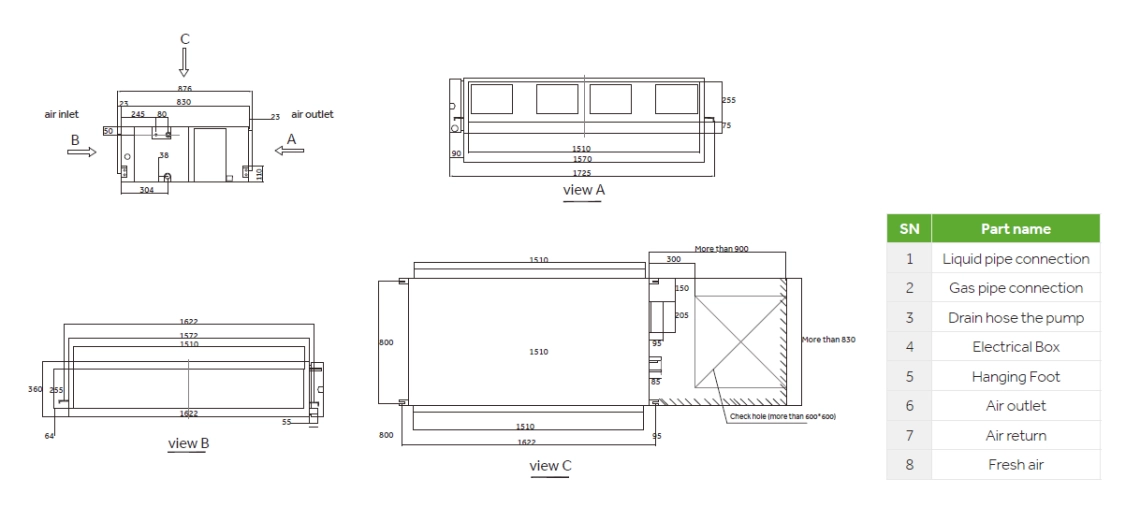

Ukupne dimenzije kanala MyCond High ESP - 1

Dimenzije

MIDG-05X1EV2AD(H) MIDG-07X1EV2AD(H) MIDG-09X1EV2AD(H) MIDG-12X1EV2AD(H) MIDG-16X1EV2AD(H) MIDG-05X1EV2AD MIDG-07X1EV2AD MIDG-09X1EV2AD MIDG-12X1EV2AD MIDG-16X1EV2AD

Ukupne dimenzije kanala MyCond High ESP - 2

Dimenzije

MIDG-18X1EV2AD(V) MIDG-24X1EV2AD(V) MIDG-28X1EV2AD(V) MIDG-30X1EV2AD(V)

Ukupne dimenzije kanala MyCond High ESP - 3

Dimenzije

MIDT-72X1EV2AD MIDT-96X1EV2AD

Ukupne dimenzije kanala MyCond High ESP - 4
