Kanalne ventilokonvektorske jedinice s niskim ESP-om serije MCFDS

Kanalne niskotlačne ventilokonvektorske jedinice predstavljaju savršeno rješenje u sustavu grijanja i klimatizacije za vašu udobnost i praktičnost. Ova napredna i učinkovita jedinica dizajnirana je za pružanje optimalne razine udobnosti u bilo kojem prostoru.

Kapacitet hlađenja: 1,2 ... 9,0 kW

Kapacitet grijanja: 1,8 ... 13,5 kW

Želite kupiti ili imate pitanja?

Mycond

Kanalne ventilokonvektorske jedinice

Svojom kompaktnom veličinom i visokom učinkovitošću, ventilokonvektor osigurava željenu klimu bez prekomjerne buke. Budući da je izuzetno pouzdan i jednostavan za korištenje, ovaj ventilokonvektor izvrstan je izbor za sve potrebe. Idealan je za sve vrste prostorija, od ureda i trgovina do stambenih prostora i hotela.

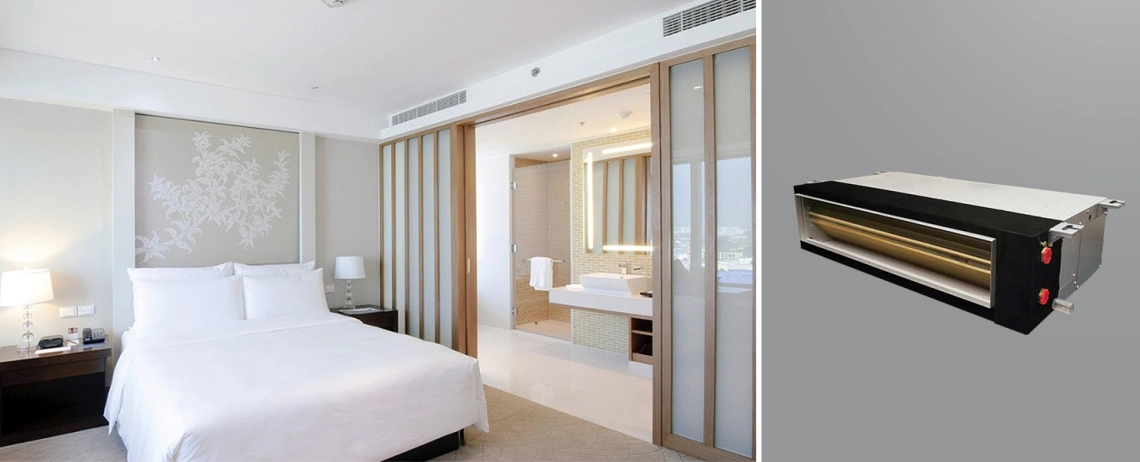

MyCond MCFDS Kompaktna ventilokonvektorska jedinica dizajnirana za učinkovitu cirkulaciju zraka u spavaćim sobama.

Karakteristike i prednosti:

Centrifugalni ventilator s metalnim lopaticama i kućištem od pocinčanog čelika osigurava visoku pouzdanost i otpornost na vatru.
Novi dizajn izmjenjivača topline tipa V s većom površinom.
Kompaktna veličina.
Mogućnost odabira AC ili DC motora.
Statički tlak do 30 Pa.

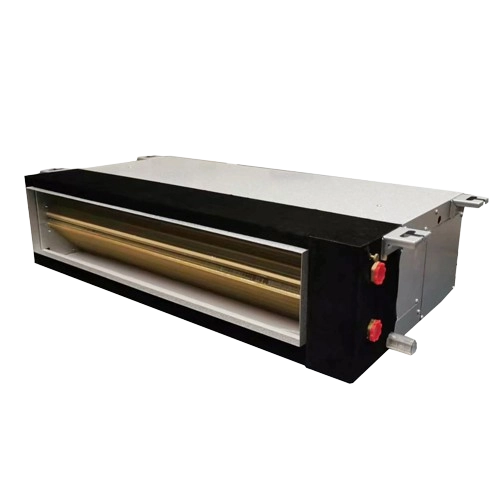

MyCond MCFDS Energetski učinkovita ventilokonvektorska jedinica za kanale za HVAC sustave.

MyCond MCFDS Moderan, ugodan studio apartman s integracijom ventilokonvektorske jedinice.

Niska potrošnja energije.
Niska razina buke.
Modbus kontrola.
Upravljanje putem Wi-Fi-ja.
Termostat se kupuje zasebno.

MyCond MCFDS Kompaktna ventilokonvektorska jedinica za energetski učinkovitu distribuciju zraka.

Optimalni set automatizacije za pristupačno i jednostavno upravljanje putem pametnog telefona

MyCond MCFDS ventilokonvektorska jedinica u spavaćoj sobi poboljšava distribuciju zraka.

Tehnički podaci		Jedinice	MCFDS-034	MCFDS-051	MCFDS-068	MCFDS-085	MCFDS-102
Brzina protoka zraka, visoka / srednja / niska.		^m³ /h	340/255/170	510/382/255	680/510/340	850/638/425	1020/765/510
Kapacitet hlađenja, visok / srednji / nizak.		Z	1800/1440/1170	2700/2160/1755	3600/2880/2340	4500/3600/2925	5400/4320/3510
Kapacitet grijanja, visoki / srednji / niski.		Z	2700/2160/1755	4050/3240/2633	5400/4320/3510	6750/5400/4388	8100/6480/5265
Vanjski statički tlak		Godišnje.	30	30	30	30	30
Razina buke		dB(A)	40	42	44	46	47
Potrošnja vode		^m³ /h	0,39	0,55	0,7	0,82	0,91
Pad tlaka vode		kPa	12	16	20	23	26
	Broj obožavatelja		1	2	2	2	2
Motor ventilatora	Broj motora		1	1	1	1	1
	Niska brzina	Z	43	57	70	84	105
Broj redova zavojnice			2	2	2	2	2
Maksimalni radni tlak		MPa	1,6	1,6	1,6	1,6	1,6
Dovodna/izvodna cijev za vodu		mm	Rc3/4” (DN20)	Rc3/4” (DN20)	Rc3/4” (DN20)	Rc3/4” (DN20)	Rc3/4” (DN20)
Odvodna cijev		mm	(DN20)	(DN20)	(DN20)	(DN20)	(DN20)
Neto težina		kg	16	18 godina	18 godina	21	21

Tehnički podaci		Jedinice	MCFDS-119	MCFDS-136
Brzina protoka zraka, visoka / srednja / niska.		^m³ /h	1360/1020/680	1700/1275/850
Kapacitet hlađenja, visok / srednji / nizak.		Z	7200/5760/4680	9000/7200/5850
Kapacitet grijanja, visoki / srednji / niski.		Z	10800/8640/7020	13500/10800/8775
Vanjski statički tlak		Godišnje.	30	30
Razina buke		dB(A)	48	48
Potrošnja vode		^m³ /h	1,21	1,34
Pad tlaka vode		kPa	27,6	28
	Broj obožavatelja		3	4
Motor ventilatora	Broj motora		1	1
	Niska brzina	Z	121	151
Broj redova zavojnice			3	3
Maksimalni radni tlak		MPa	1,6	1,6
Dovodna/izvodna cijev za vodu		mm	Rc3/4” (DN20)	Rc3/4” (Du20)
Trubka za kondenzat		mm	(DN20)	(DN20)
Neto težina		kg	25	30

Bilješka.

1. Kapacitet hlađenja testiran je pod sljedećim uvjetima: temperatura ulaznog zraka 27 °C suhi termometar /
Mokri termometar 19,5 °C; temperatura ulazne/izlazne vode 7 °C / 12 °C.
2. Toplinski učinak ispitan je pod sljedećim uvjetima: temperatura ulaznog zraka 21 °C suhim termometrom;
temperatura ulazne vode 60/50°C.
3. Razina buke testirana u prostoriji potpuno bez odjeka.
4. Sve performanse i protoci dati su pri statičkom tlaku od 30 Pa.

Metode instalacije

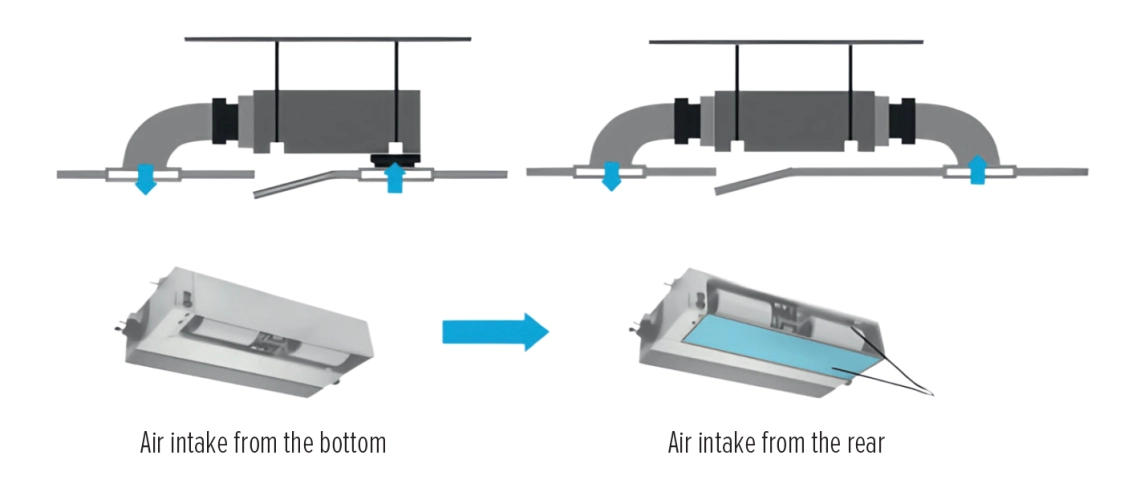

Dijagram koji prikazuje načine ugradnje ventilatorskih konvektora serije MyCond MCFDS.

Dimenzije

Modeli horizontalne ugradnje

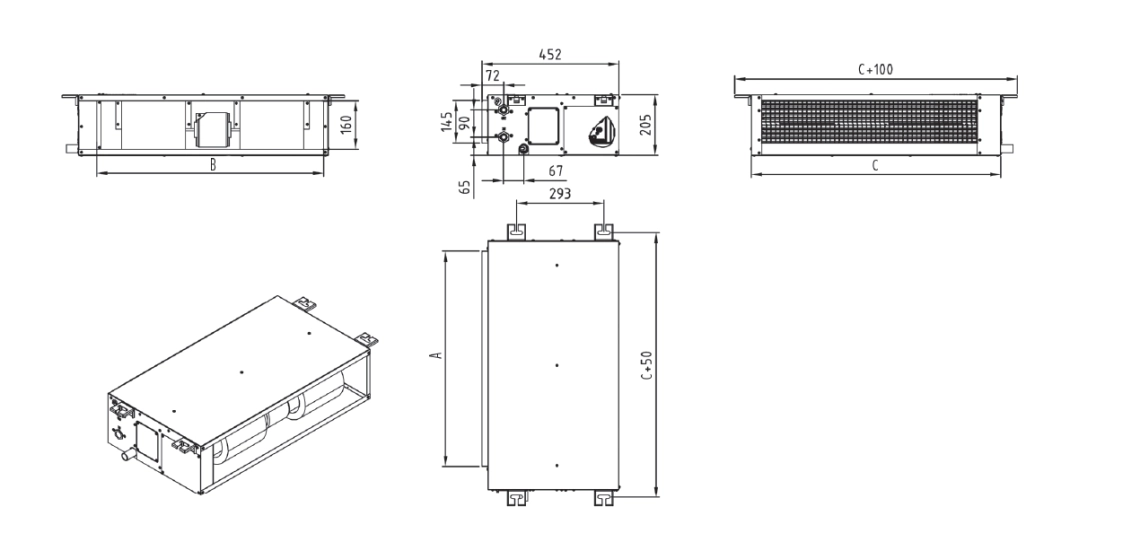

Dijagram koji prikazuje dimenzije MyCond MCFDS serije kanalskih ventilatorskih konvektora.

Model	Jedinice	MCFDS-034	MCFDS	MCFDS-068	MCFDS-085	MCFDS-102	MCFDS-119	MCFDS-136
A	mm	460	710	710	880	880	940	1270
B	mm	498	748	748	918	918	978	1308
C	mm	572	822	922	992	1143	1052	1382
