Kanalne ventilokonvektorske jedinice visokog ESP-a serije DFCL

Visokotlačni kanalni ventilatorski konvektor najčešće se koristi u velikim prostorima s visokim stropovima, kao što su konferencijske dvorane, hoteli, zračne luke, muzeji i druge velike zgrade. Visoki tlak zraka koji osigurava kanalni ventilatorski konvektor omogućuje ravnomjernu raspodjelu zraka po cijelom prostoru, pružajući ugodne uvjete za korisnike.

Kapacitet hlađenja: 4,17 ... 38,28 kW

Kapacitet grijanja: 8,76 ... 50,95 kW

Želite kupiti ili imate pitanja?

Mycond

Kanalne ventilokonvektorske jedinice

Širok raspon kapaciteta, dvocijevne verzije, kao i dodatni 4-cijevni izmjenjivač topline za grijanje, omogućuju im korištenje za širok raspon primjena. A mogućnost upravljanja putem Wi-Fi-ja (kao opcija) omogućuje kontrolu klime s bilo kojeg mjesta u svijetu.

MyCond DFCL Ventilatorska konvektorska jedinica visokog ESP-a instalirana u zračnoj luci.

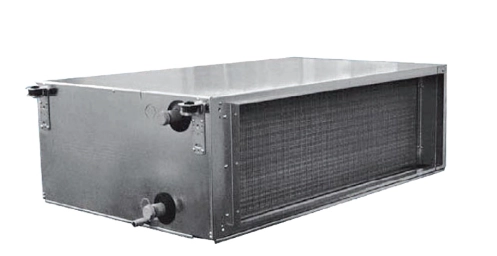

MyCond DFCL serija ventilatorskih konvektora s visokim performansama ESP-a.

Ključne značajke:

Visoka fleksibilnost u projektiranju klima uređaja za skrivenu montažu.
Značajni kapaciteti za velike prostore.
Statički tlak je do 180 Pa u veličinama 1-5, a do 400 Pa u veličinama 6-7.
Niska razina buke.
Širok raspon rada temperature ulazne vode.

Prednosti:

Okvir se sastoji od samonosivih pocinčanih čeličnih panela sa zvučnom/toplinskom izolacijom (klasa M1).
Zračni filter koji se može reciklirati pričvršćen je na pocinčani okvir, lako dostupan za čišćenje i kompatibilan je sa sintetičkim filterom G3 48 mm (učinkovitost pročišćavanja 84%).
Tihi centrifugalni ventilator izrađen od pocinčanog čelika s dvostrukim impelerom, ugrađen na istu osovinu kao i motor. Jednofazno napajanje 230 V, 50 Hz.
Visokoučinkoviti izmjenjivač topline izrađen je od bakrenih cijevi s aluminijskim rebrima. Standardno je priključak na lijevoj strani. Priključak cijevi s desne strane dostupan je na zahtjev.
Širok raspon rada temperature ulazne vode.

Visoka učinkovitost MyCond DFCL serije kanalnih ventilatorskih konvektora.

MyCond DFCL grafikon performansi koji ilustrira mogućnosti protoka zraka ventilokonvektorskih jedinica s visokim ESP-om.

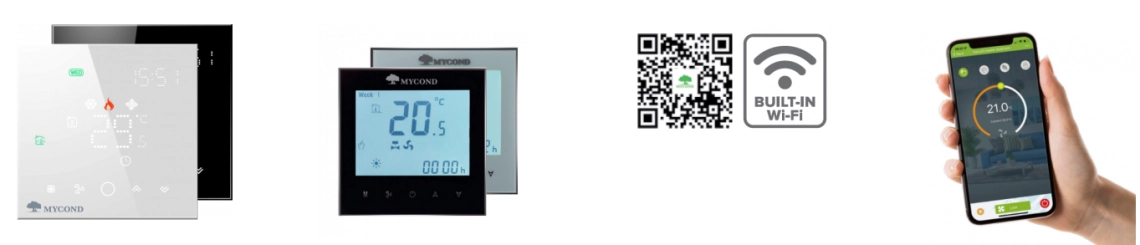

Optimalni set automatizacije za pristupačno i jednostavno upravljanje putem pametnog telefona

MyCond DFCL kanalna ventilokonvektorska jedinica visokog ESP-a za poboljšani protok zraka u HVAC sustavima.

Dvocijevne troredne ventilokonvektorske jedinice. Specifikacije

Tehnički podaci	Jedinice	DFCL 13			DFCL 23			DFCL 33			DFCL 43			DFCL 53
Broj brzina		1	3	5	1	3	5	1	3	5	1	3	5	1	3	5
Brzina protoka zraka	^m³ /h	995	1340	1925.	855	1550. godine	2510	1815.	2300	2790	2265	2855	3400	2905	3540	4400
Ukupni kapacitet hlađenja	kW	4,05	4,78	5,78	4,32	6,14	7,90	7,43	8,44	9,36	9,63	10,91	11,91	12,67	14,07	15,79
Prividni kapacitet hlađenja	kW	3,42	4,24	5,49	3,29	5,08	7,12	6,02	7,10	8,16	7,70	9,05	10,16	10,31	11,82	13,78
Kapacitet grijanja	kW	7,91	9,73	12,33	7,75	11,92	16,44	14,27	16,80	19,10	18,06	21,21	23,85	23,64	27,14	31,42
Gubitak tlaka (hlađenje)	kPa	7,0	9,6	13,7	8,7	16,9	27,4	18,7	23,8	28,8	18,4	23,5	28,0	17,2	21,2	26,5
Gubitak tlaka (grijanje)	kPa	4,8	7,1	11,0	5,1	14,1	20,9	12,3	16,6	21,1	9,2	12,5	15,5	10,9	14,1	18,4
Potrošnja energije	Z	136	175	240	180	273	340	390	470	523	445	550	680	541	703	885
Razina zvučne snage	dB(A)	46	52	59	47	57	64	58	62	66	60	65	69	64	69	75
Razina zvučnog tlaka*	dB(A)	37	43	50	38	48	55	49	53	57	51	56	60	55	60	66

Podaci se odnose na sljedeće uvjete:
Hlađenje: unutarnja temperatura zraka +27 °C (suhi termometar), +19 °C (vlažni termometar); temperatura ulazne/izlazne vode +7/+12 °С.
Grijanje: unutarnja temperatura zraka +20 °C; temperatura ulazne/izlazne vode +60/50 °C.

Dvocijevne 4-redne ventilokonvektorske jedinice. Specifikacije

Tehnički podaci	Jedinice	DFCL14			DFCL 24			DFCL 34			DFCL 44			DFCL 54
Broj brzina		1	3	5	1	3	5	1	3	5	1	3	5	1	3	5
Brzina protoka zraka	^m³ /h	940	1315	1835.	855	1535.	2360	1795.	2265	2745	2245	2820	3340	2885	3505	4330
Ukupni kapacitet hlađenja	kW	4,67	5,71	6,84	5,04	7,36	9,39	8,94	10,24	11,43	11,47	13,12	14,38	14,99	16,80	18,93
Prividni kapacitet hlađenja	kW	3,72	4,79	6,09	3,70	5,82	7,95	6,90	8,17	9,40	8,79	10,38	11,68	11,63	13,41	15,63
Kapacitet grijanja	kW	8,76	11,22	14,20	8,77	13,76	18,71	16,43	19,50	22,36	20,86	24,69	27,90	27,08	31,31	36,49
Gubitak tlaka (hlađenje)	kPa	6,0	8,8	12,4	6,7	13,5	21,4	16,3	21,0	25,8	14,6	18,8	22,6	13,5	16,8	21,2
Gubitak tlaka (grijanje)	kPa	3,9	6,1	9,5	3,7	8,6	15,2	9,9	13,7	17,7	8,7	12,0	15,1	8,0	10,6	14,0
Potrošnja energije	Z	130	173	232	180	268	340	380	464	520	445	550	680	536	689	868
Razina zvučne snage	dB(A)	46	52	59	47	57	64	58	62	66	60	65	69	64	69	75
Razina zvučnog tlaka*	dB(A)	37	43	50	38	48	55	49	53	57	51	56	60	55	60	66

4-cijevne ventilokonvektorske jedinice. Specifikacije

Tehnički podaci	Jedinice	DFCL 14+1			DFCL 24+1			DFCL 34+1			DFCL 44+1			DFCL 54+1
Broj brzina		1	3	5	1	3	5	1	3	5	1	3	5	1	3	5
Brzina protoka zraka	^m³ /h	910	1290	1775.	850	1520. godine	2285	1780. godine	2235	2700	2225	2790	3295	2865	3475	4265
Ukupni kapacitet hlađenja	kW	4,57	5,65	6,75	5,03	7,32	9,23	8,90	10,17	11,32	11,42	13,04	14,29	14,93	16,74	18,80
Prividni kapacitet hlađenja	kW	3,62	4,72	5,96	3,69	5,77	7,77	6,86	8,10	9,29	8,74	10,30	11,58	11,58	13,34	15,48
Kapacitet grijanja	kW	4,49	5,46	6,47	4,76	6,73	8,30	8,03	9,07	9,99	10,50	11,86	12,95	13,37	14,85	16,58
Gubitak tlaka (hlađenje)	kPa	5,8	8,6	12,0	6,6	13,4	20,7	16,1	20,7	25,4	14,5	18,6	22,3	13,4	16,7	20,9
Gubitak tlaka (grijanje)	kPa	15,3	21,8	29,6	15,7	29,6	43,5	18,2	22,7	27,1	32,2	40,3	47,2	29,7	36,1	44,1
Potrošnja energije	Z	127	170	226	176	262	330	375	458	515	440	542	670	530	678	851
Razina zvučne snage	dB(A)	46	52	59	47	57	64	58	62	66	60	65	69	64	69	75
Razina zvučnog tlaka*	dB(A)	37	43	50	38	48	55	49	53	57	51	56	60	55	60	66

4-cijevne ventilokonvektorske jedinice. Specifikacije

Tehnički podaci	Jedinice	DFCL 13+1			DFCL 23+1			DFCL 33+1			DFCL 43+1			DFCL 53+1
Broj brzina		1	3	5	1	3	5	1	3	5	1	3	5	1	3	5
Brzina protoka zraka	^m³ /h	940	1315	1835.	855	1535.	2360	1795.	2265	2745	2245	2820	3340	2885	3505	4330
Ukupni kapacitet hlađenja	kW	3,92	4,74	5,64	4,32	6,11	7,66	7,38	8,37	9,30	9,58	10,84	11,80	12,61	14,01	15,63
Prividni kapacitet hlađenja	kW	3,28	4,18	5,30	3,29	5,05	6,83	5,97	7,03	8,07	7,65	8,97	10,04	10,26	11,76	13,62
Kapacitet grijanja	kW	4,58	5,51	6,58	4,78	6,76	8,44	8,07	9,12	10,08	10,53	11,93	13,04	13,42	14,92	16,73
Gubitak tlaka (hlađenje)	kPa	6,6	9,4	13,2	8,7	16,8	25,8	18,4	23,5	28,4	18,3	23,2	27,5	17,1	21,0	26,1
Gubitak tlaka (grijanje)	kPa	13,7	19,2	26,5	15,9	29,8	44,8	18,4	23,0	27,5	32,4	40,8	47,8	30,0	36,4	44,6
Potrošnja energije	Z	130	173	232	180	268	340	380	464	520	445	550	680	536	689	868
Razina zvučne snage	dB(A)	46	52	59	47	57	65	58	62	66	60	65	69	64	69	75
Razina zvučnog tlaka*	dB(A)	37	43	50	38	48	55	49	53	57	51	56	55	55	60	66

Visokoučinkovite ventilokonvektorske jedinice s izmjenjivačem topline s 4 i 6 reda

2-cijevni sustav

Tehnički podaci pri 150 Pa	Jedinice	DFCL 64			DFCL 66			DFCL 74			DFCL 76
Brzina protoka zraka	^m³ /h	1880.	3385	4800	1860.	3350	4740	3925	5070	7100	3920	5050	7030
Ukupni kapacitet hlađenja	kW	12,42	18,73	22,89	14,36	22,59	28,28	21,54	25,33	30,63	26,09	31,17	38,42
Prividni kapacitet hlađenja	kW	8,88	14,16	17,98	9,84	16,20	20,91	16,05	19,46	24,53	18,49	22,66	28,96
Kapacitet grijanja	kW	20,86	33,52	43,60	22,58	37,53	49,77	39,34	47,85	61,14	44,20	54,45	70,64
Gubitak tlaka (hlađenje)	kPa	7,4	15,3	22,6	9,2	20,5	31,4	14,4	19,3	27,6	18,3	25,1	37,1
Gubitak tlaka (grijanje)	kPa	3,9	9,1	14,7	4,4	11,0	18,2	8,5	12,1	18,8	9,7	14,2	22,6
Potrošnja energije	Z	570	788	1191	565	771	1163	1610.	1738.	2502	1605.	1720.	2452
Razina zvučne snage	dB(A)	63	71	77	63	71	77	71	75	81	71	75	81
Razina zvučnog tlaka*	dB(A)	54	62	68	54	62	68	62	66	72	62	66	72

4-cijevni sustav

Tehnički podaci pri 150 Pa	Jedinice	DFCL 64+2			DFCL 66+2			DFCL 74+2			DFCL 76+2
Brzina protoka zraka	^m³ /h	1860.	3330	4680	1850.	3300	4600	3920	5040	6980	3910	5000	6900
Ukupni kapacitet hlađenja	kW	12,33	18,56	22,52	14,10	22,04	27,53	21,53	25,25	30,36	26,08	30,98	38,04
Prividni kapacitet hlađenja	kW	8,81	14,02	17,62	9,59	15,70	20,26	16,05	19,39	24,28	18,48	22,51	28,62
Kapacitet grijanja	kW	19,81	29,78	37,13	19,73	29,59	36,76	35,50	41,88	51,31	35,41	41,68	50,95
Gubitak tlaka (hlađenje)	kPa	7,3	15,0	22,0	9,1	20,1	30,3	14,4	19,1	27,1	18,3	24,8	36,3
Gubitak tlaka (grijanje)	kPa	11,9	24,9	37,0	11,8	24,6	36,3	23,8	32,0	46,1	23,7	31,7	45,5
Potrošnja energije	Z	565	762	1137	560	749	1105	1605.	1710.	2417	1587.	1677.	2364
Razina zvučne snage	dB(A)	63	71	77	63	71	77	75	81	71	75	75	81
Razina zvučnog tlaka*	dB(A)	54	62	68	54	62	68	62	66	72	62	66	72

Dimenzije

Dijagram koji prikazuje dimenzije MyCond DFCL serije kanalnih ventilokonvektorskih jedinica.

Dimenzije DFCL ventilokonvektorskih jedinica

Model	A	B	C	D	E	F	G	H	L	M	S
DFCL1	1133	698	310	255	991	620	1185	54	245	50	249
DFCL2	1133	698	310	255	991	620	1185	54	245	50	249
DFCL3	1133	698	360	305	991	620	1185	54	295	50	299
DFCL4	1445.	863	360	293	1302	775	1497. godine	58	291	54	295
DFCL5	1445.	863	435	368	1302	775	1497. godine	58	367	54	370

Model	1 (ULAZ)	2 (IZLAZNICA)	3 (ULAZ)	4 (IZLAZNICA)
DFCL1	3/4"	3/4"	3/4"	3/4"
DFCL2	1"	1"	3/4"	3/4"
DFCL3	1"	1"	3/4"	3/4"
DFCL4	1/4"	1/4"	1"	1"
DFCL5	1/4"	1/4"	1"	1"

Dimenzije

Izgled i spajanje DFCL ventilokonvektorskih jedinica

Tehničke dimenzije MyCond DFCL serije kanalnih ventilokonvektorskih jedinica.

Težina DFCL ventilokonvektorskih jedinica

Model

Neto težina (kg)

Težina pakiranja (kg)

Volumen izmjenjivača topline (l)

DFCL 6

124

4+2R

134

130

6+2R

140

127

4+2R

137

133

6+2R

143

7,6

11,1

4,1

DFCL 7

140

152

148

160

143

155

151

163

9,7

13,8

5,5

Dimenzije DFCL ventilokonvektorskih jedinica

Model	A	B	C	D	E	F	G	H	L	M	S
DFCL 6	1535.	1100	488	421	1393	1022	1587.	59	416	55	421
DFCL 7	1535.	1100	588	521	1393	1022	1587.	59	516	55	521

Model	1 (ULAZ)	2 (IZLAZNICA)	3 (ULAZ)	4 (IZLAZNICA)
DFCL6	1/4"	1/4"	1"	1"
DFCL7	1/4"	1/4"	1"	1"
