MRF 6

Standardna linija VRF sustava, MRF-6, proširena je i sada omogućuje veći nominalni kapacitet sustava do 168 kW. S najnovijom iteracijom MRF-6 sada je moguće kombinirati tri velike vanjske jedinice, od kojih svaka ima kapacitet od 204 kW.

Kapacitet hlađenja: 204 kW

Kapacitet grijanja: 219 kW

Želite kupiti ili imate pitanja?

Mycond

MRF 6 sustav

Ova poboljšanja rezultiraju robusnijim i svestranijim MRF-6 sustavima, stvarajući prilike za rješavanje većih i složenijih projekata klimatizacije i hlađenja.

Kompresorske tehnologije

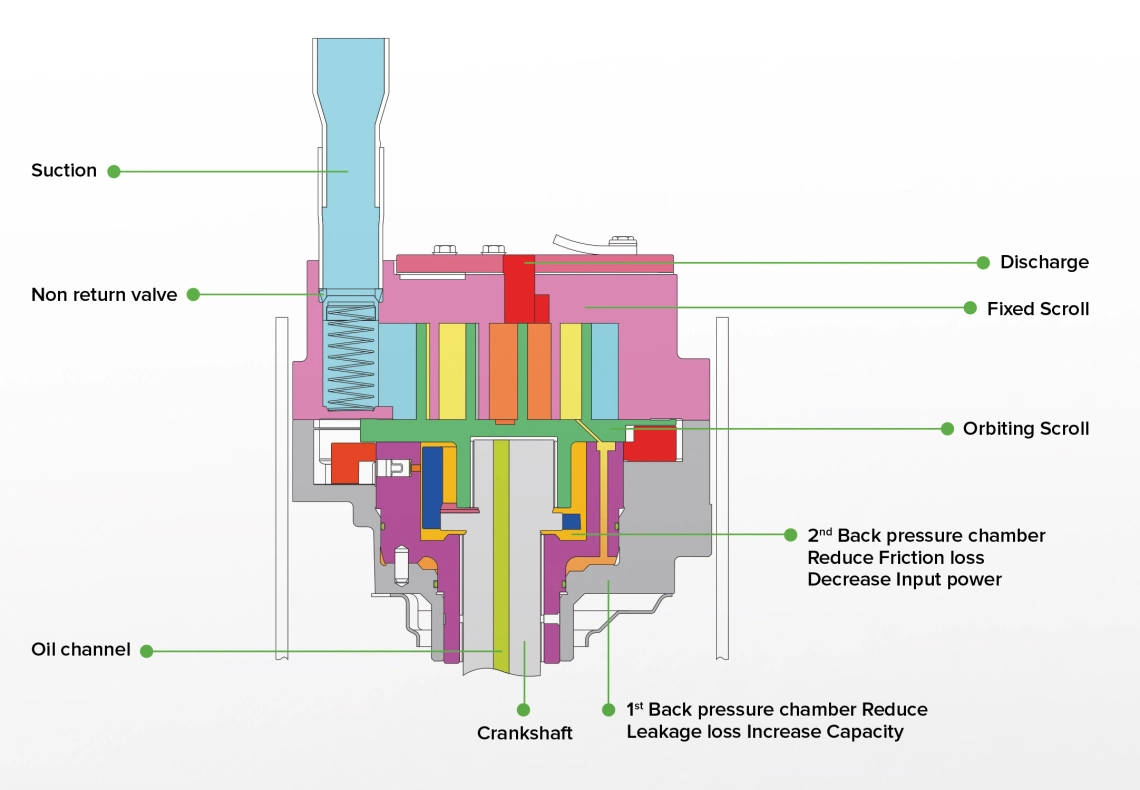

Nova MRF serija ima napredne scroll kompresore s dva dodatna tlačna ventila. Nova konstrukcija omogućuje optimalnu kontrolu tlaka unutar kompresora. Zahvaljujući ovom poboljšanju, značajno je poboljšana stabilnost rada pri visokim i niskim brzinama okretaja. Također je postignuta niska razina pulsacija tlačnog tlaka. Poboljšani radni parametri povećavaju vijek trajanja kompresora i smanjuju potrošnju energije sustava u cjelini.

Tehnologija sigurnosnog ventila. Otpuštanjem prekomjerne kompresije tijekom procesa kompresije, ova tehnologija smanjuje gubitak kompresije kako bi se poboljšale performanse i učinkovitost kompresora pri radu u području kompresije.
Visokoučinkovita tehnologija podmazivanja uljem. Dovod ulja za podmazivanje dizajniran je kako bi se osigurala učinkovitost uljnog filma ležaja u svim radnim uvjetima, uključujući nisku radnu brzinu, korištenjem tehnologije dovoda razlike tlaka.
Tehnologija mehanizma za usklađenost okvira. Ovaj mehanizam je dizajniran za upravljanje pokretnim dijelovima pri preciznim potisnim silama (korištenjem dvije srednje tlačne komore za uravnoteženje sile za svaki dio), što rezultira poboljšanom pouzdanošću kompresora omogućujući mu rad na višim temperaturama kondenzacije do 65 °C tijekom neograničenog vremenskog razdoblja, kao i većim performansama kompresora s nižim ulazom snage svođenjem gubitka trenja na minimum.
Tehnologija niskih vibracija . Vibracije se smanjuju uravnoteženjem rotirajućih dijelova u mehaničkim i rotorskim sustavima koji se kreću u rasponu brzina rada od niske do visoke, što rezultira finijom vibracijom i nižom bukom.
Tehnologija asimetričnog spiralnog sustava . Spiralni dio dizajniran je za smanjenje gubitka curenja pri niskom protoku rashladnog sredstva na usisnoj strani i gubitka curenja pri uvjetima niskog omjera kompresije, što rezultira stabilnijim protokom rashladnog sredstva.
Tehnologija ovalnog scrolla . Tehnologija ovalnog scrolla (Mitsubishijev patent) omogućuje veći volumen hoda i kapacitet u istoj veličini jedinice pretvarajući tipičan oblik scrolla u ovalni.

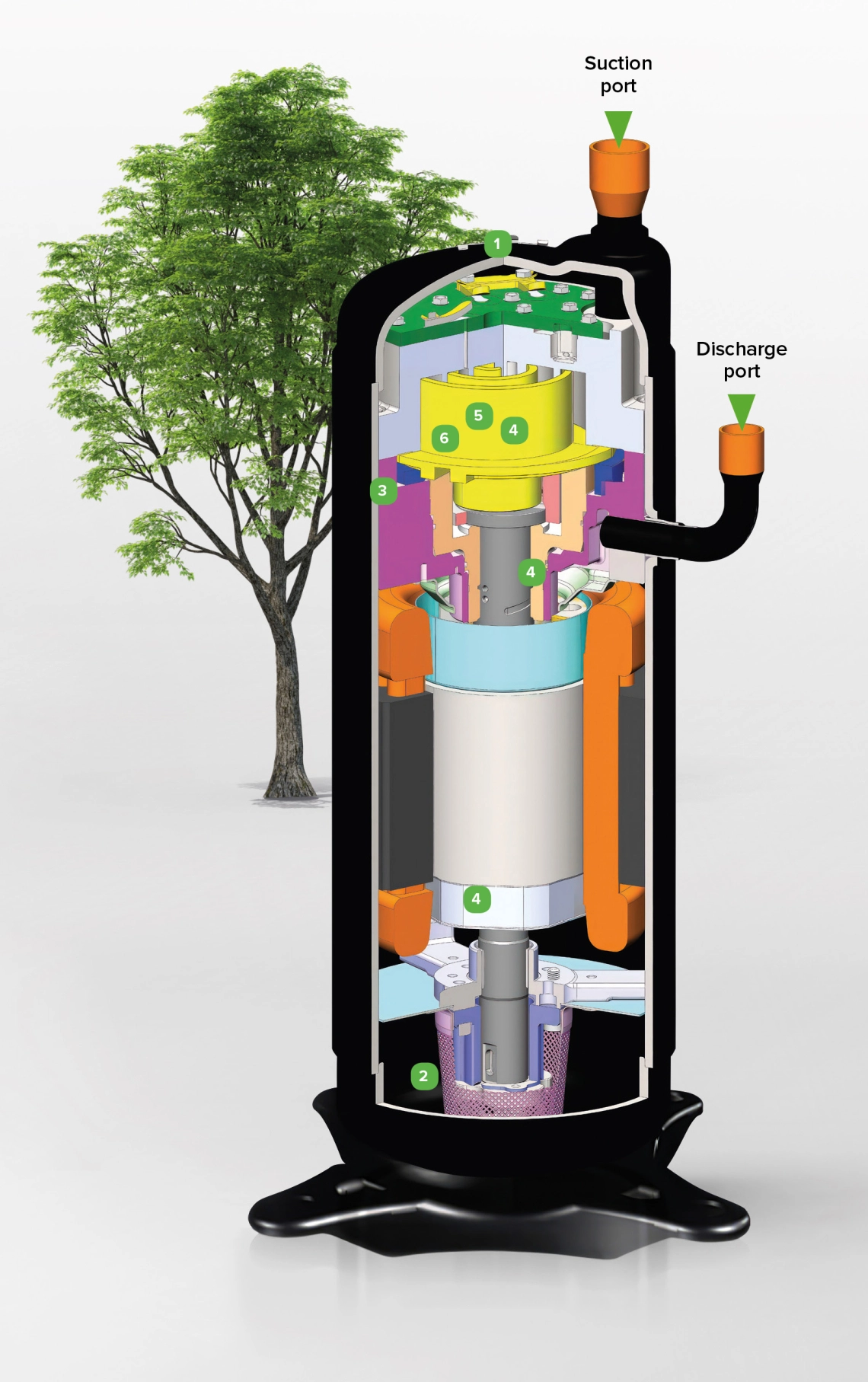

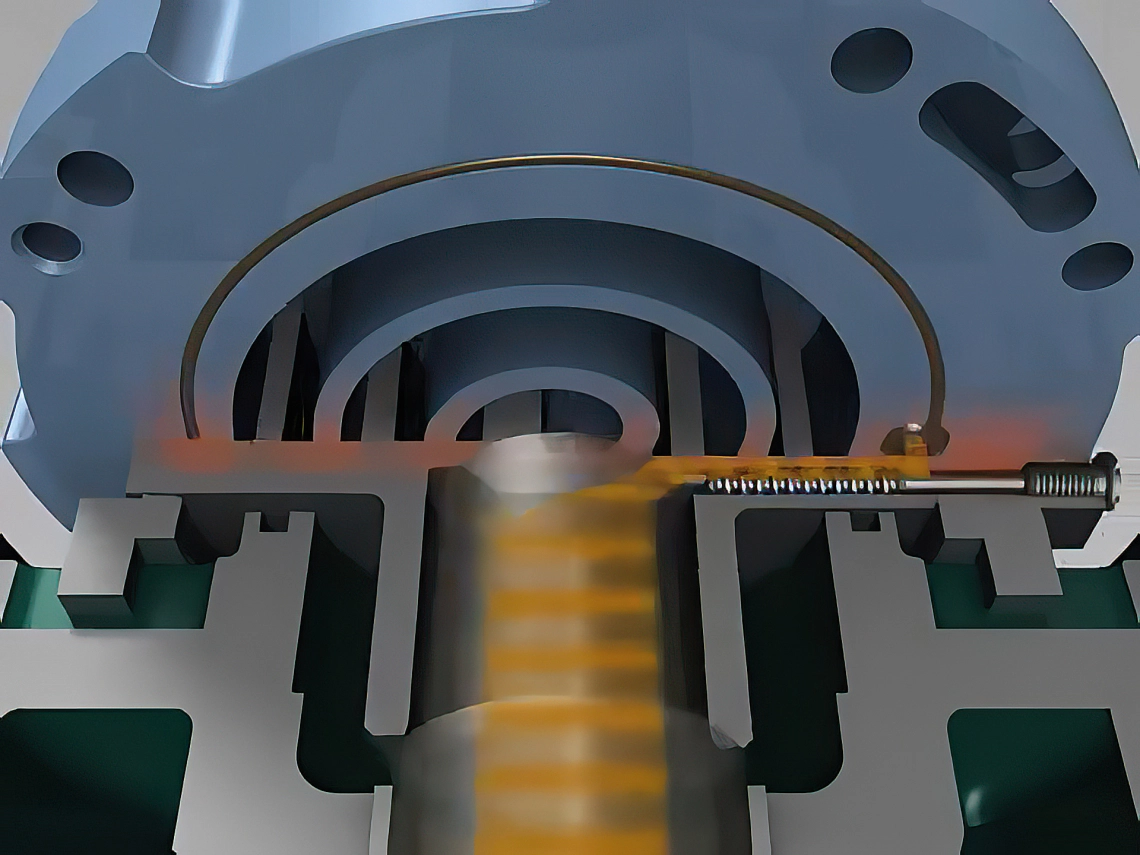

Princip rada kompresora ventilacijske jedinice MyCond MRF 6

Učinkovitost povrata ulja

Ako kompresor radi na niskoj frekvenciji, povrat ulja je samo kroz kapilaru. Ako kompresor radi na visokoj frekvenciji, povrat ulja je kroz kapilaru i solenoidni ventil. Tehnologija unakrsne izmjene ulja vrši izjednačavanje razine ulja u višekompresorskim jedinicama.

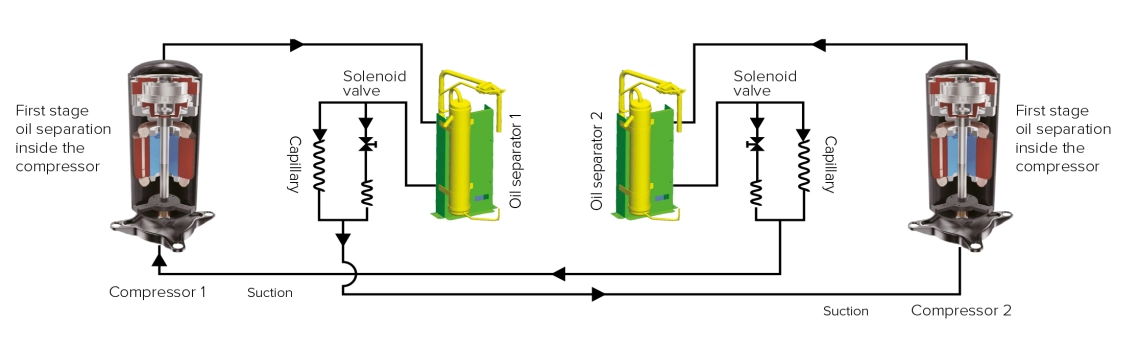

Cirkulacija ulja MyCond MRF 6 u kompresorskom sustavu

Kontrola razine ulja

Dodatna cijev se koristi za izjednačavanje razine ulja između vanjskih jedinica u kombinaciji s više jedinica. Ova tehnologija jamči normalnu razinu ulja u svim kompresorima svih vanjskih jedinica.

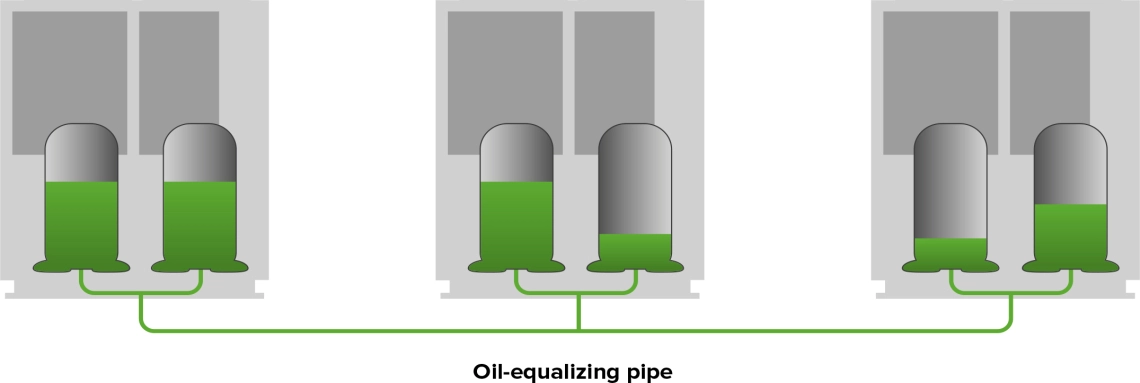

Dijagram podešavanja razine ulja MyCond MRF 6

Motor s koncentriranim namotom postiže "visoki izlaz" i "potpuno poboljšanje učinkovitosti"

Novodizajnirani visokoučinkoviti CPU omogućuje visokopreciznu optimizaciju brzine kompresora, što dovodi do koncentriranog korištenja namota motora. Naš proizvod postiže visoku snagu i bolje učinke uštede energije, a posebno poboljšava sezonsku učinkovitost.

Usporedba učinkovitosti motora kompresora MyCond MRF 6

Optimizacija pražnjenja

Uvođenje novog višestrukog područja ispuha unutar kompresora predstavlja značajno poboljšanje u kontroli tlaka, nudeći poboljšanu ravnotežu i optimizaciju. Ova inovacija dovela je do značajnih poboljšanja performansi, posebno u srednjem frekvencijskom rasponu, što je rezultiralo većom godišnjom učinkovitošću sustava.

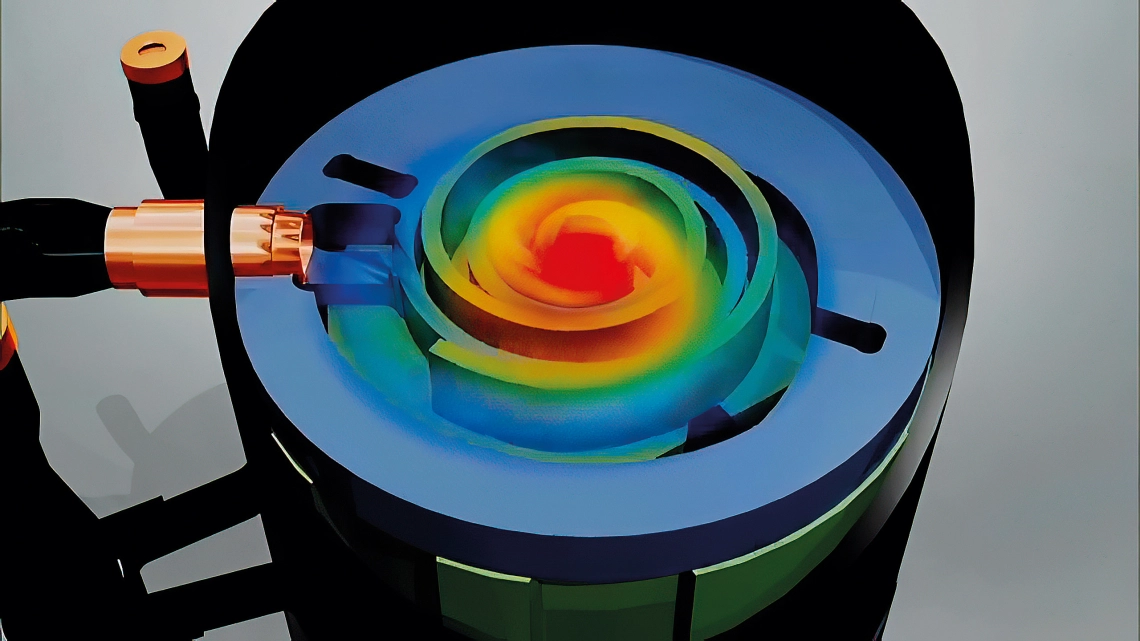

Tlak unutarnjeg kompresora MyCond MRF 6

Tehnologija elektroničkog upravljanja ekspanzijskim ventilom

Elektronički ekspanzijski ventili postavljeni su za sve ODU i IDU jedinice. Kako bi se osigurala učinkovita distribucija rashladnog sredstva među ODU i IDU jedinicama, postigao se isti učinak i udobnost u različitim prostorijama.

Elektronički ekspanzijski ventil MyCond MRF 6

Dizajn sekcijskog izmjenjivača topline

Sekcijski izmjenjivač topline može prilagoditi svoj kapacitet ovisno o trenutnom opterećenju. Ova konstrukcija omogućuje rad s malim opterećenjima (npr. kada rade samo 1-2 unutarnje jedinice).

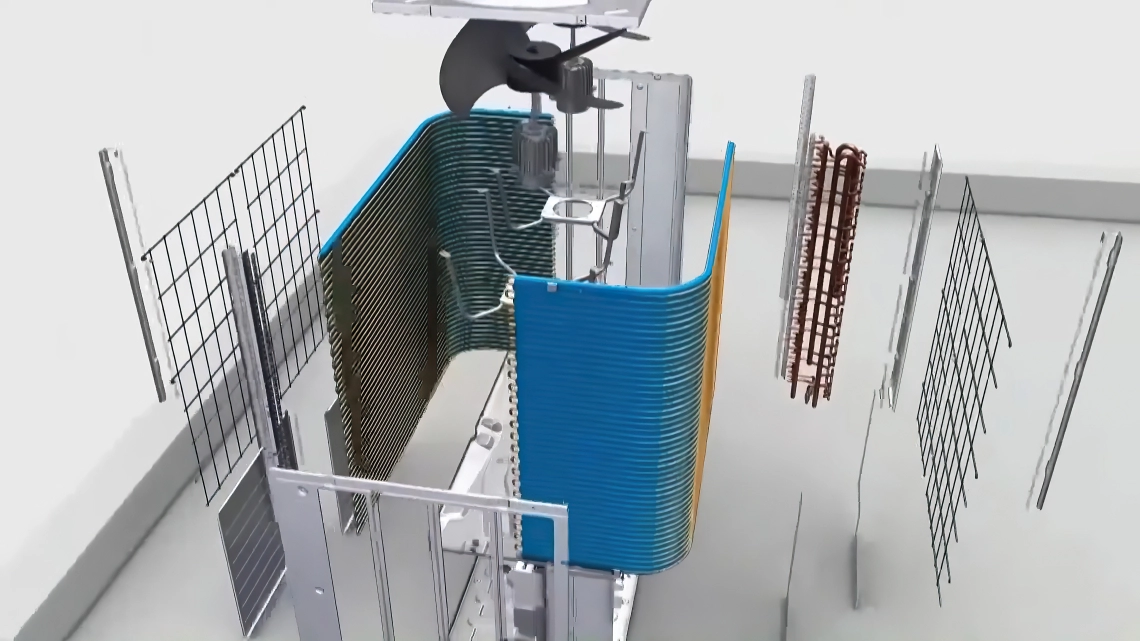

Dizajn sekcijskog izmjenjivača topline MyCond MRF 6

Poboljšani izmjenjivač topline

S promjenom rasporeda cijevi od razvodnika do izmjenjivača topline, poboljšan je protok rashladnog sredstva i postignuta je maksimalna energetska učinkovitost. Toplina
Izmjenjivač topline je poboljšao distribuciju rashladnog sredstva i povećao učinkovitost. Nadalje, zbog proširenja efektivne površine prijenosa topline u izmjenjivaču topline, povećala se energetska učinkovitost.

Konstruktivna razlika izmjenjivača topline MyCond MRF 6 serije MRF

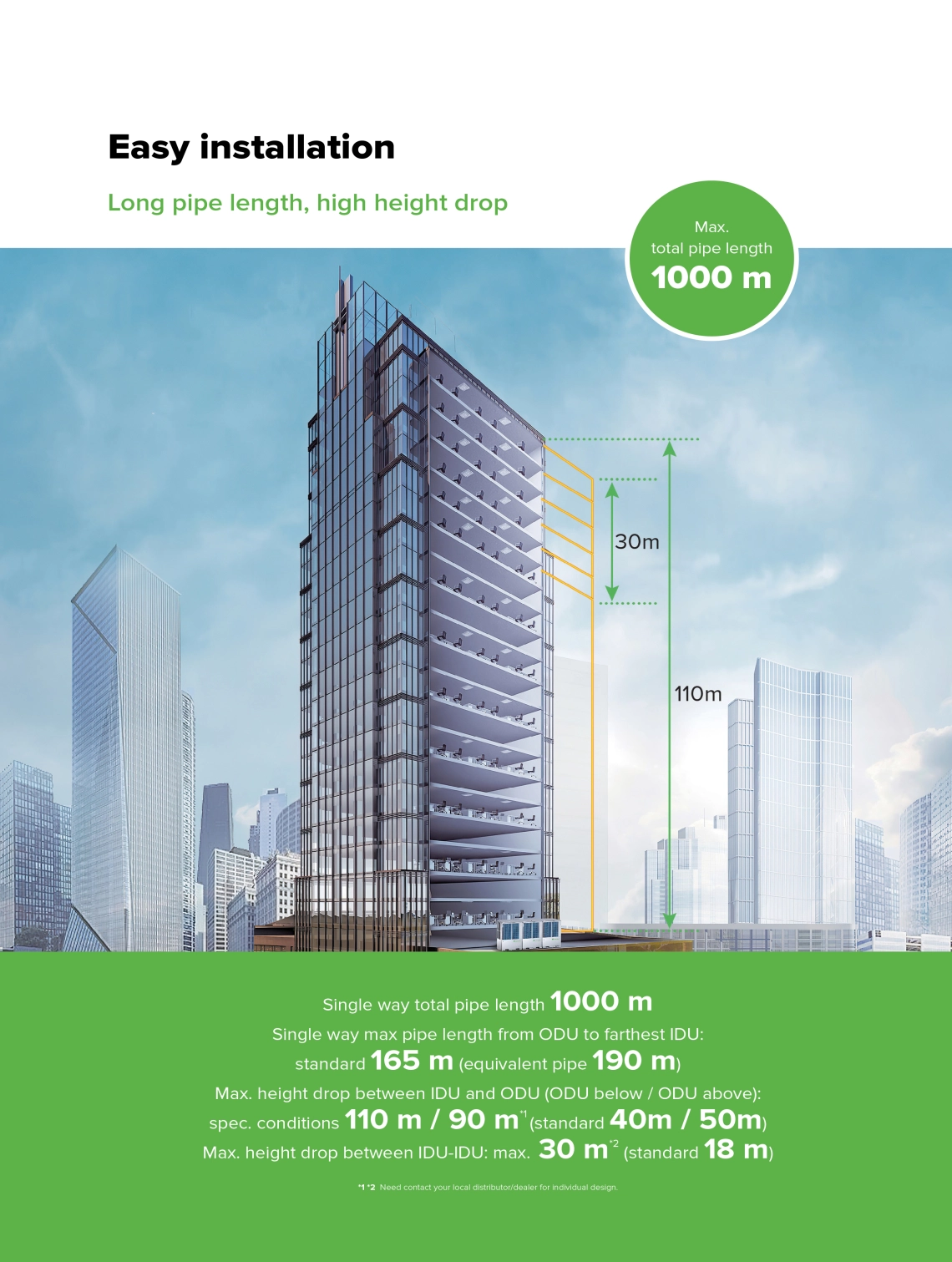

Ugradnja klima uređaja MyCond MRF 6 u neboderu

Visoka pouzdanost

Recikliranje
Recikliranje, dulji vijek trajanja kompresora

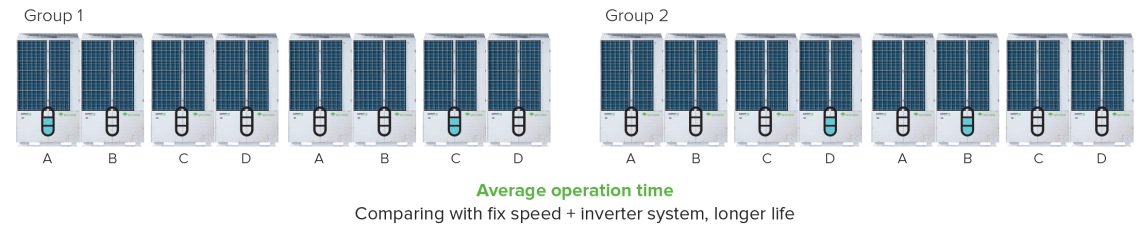

MyCond MRF 6 ujednačen rad vanjskih jedinica sustava

Više načina rada dostupno je kako bi se zadovoljile potrebe različitih korisnika

Način rada: prioritet hlađenja, prioritet grijanja, samo hlađenje, samo grijanje i VIP prioritet.

Tihi način rada: dostupan je tihi način rada sa sedam položaja (tihi način rada noću i tihi način rada sa šest položaja).

Način statičkog tlaka: Način bez statičkog tlaka, način niskog statičkog tlaka, način srednjeg statičkog tlaka i način visokog statičkog tlaka.

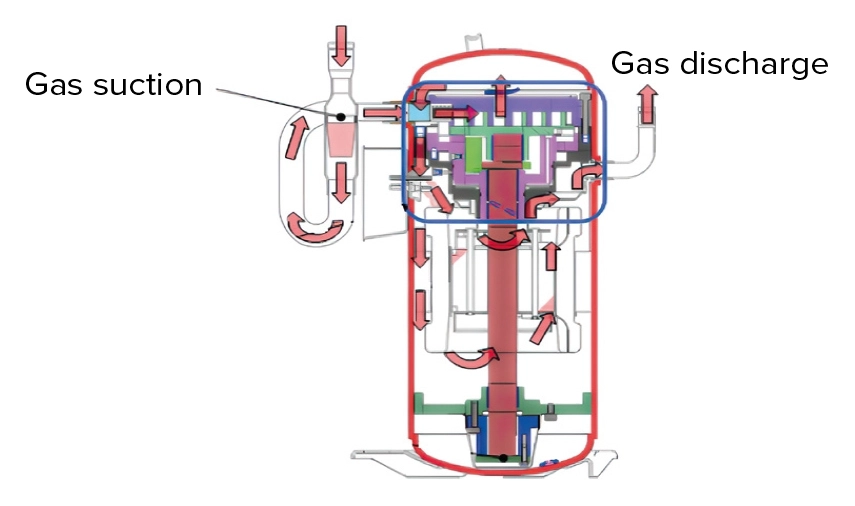

Dijagram rada kompresora MyCond MRF 6 - usis i ispuh

Dvostruka zaštita kompresora

Na temelju osnovnog senzora ispuštanja plina, MOV 6 dodaje senzor temperature ulja na dnu kompresora.
Glavne funkcije senzora temperature ulja

Kontrolirajte uključivanje/isključivanje grijača kućišta radilice, sprječavajući udar tekućine u kompresor
Procijenite ulazi li tekuće rashladno sredstvo u kompresor tijekom rada
Sprječavanje pregrijavanja ulja
Senzor visokog tlaka za svaki kompresor, tako i za modul s
2 kompresora, postoje 2 senzora visokog tlaka i 1 senzor niskog tlaka

Zaštita od groma

U terminalnom bloku nalazi se odvodnik prenapona kako bi se izbjegli visoki naponi.

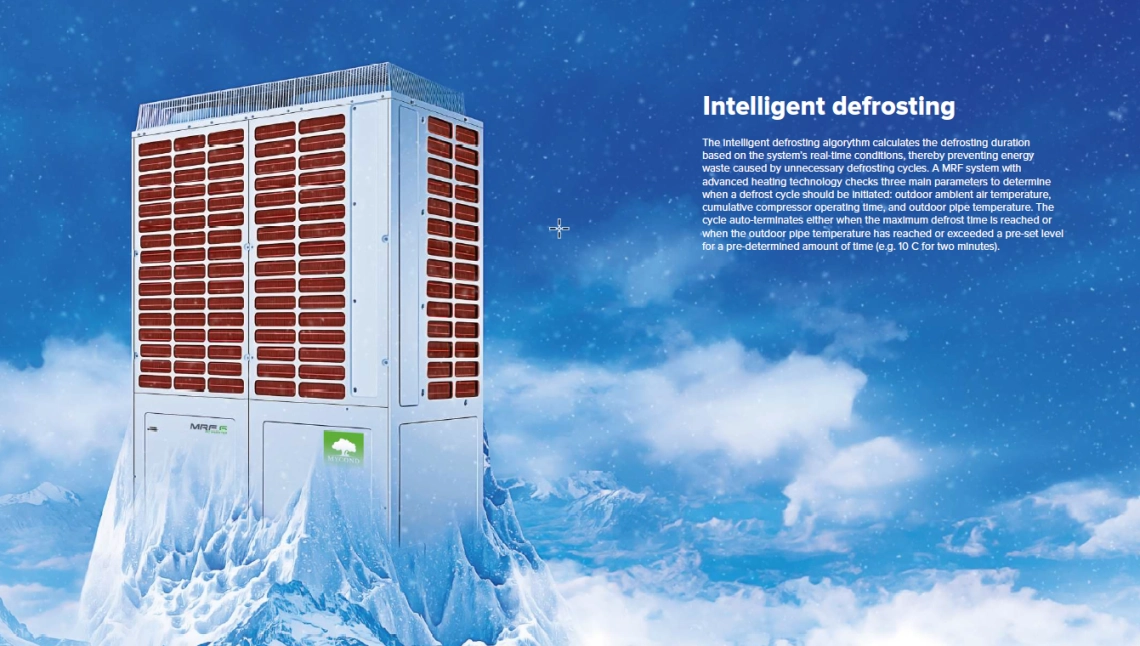

MyCond MRF 6 inteligentno odmrzavanje vanjske jedinice

Tehničke karakteristike

T1 3PH/380~400V/50(60)Hz

Jedan modul: 8/10/12/14/16 KS

Tehnički podaci			Jedinice	MOV6-08X1EW1AD	MOV6-10X1EW1AD	MOV6-12X1EW1AD	MOV6-14X1EW1AD	MOV6-16X1EW1AD
				/	/	/	/	/
Kombinirani model				/	/	/	/	/
				/	/	/	/	/
	Raspon kapaciteta		KS	8	10	12	14	16
Kapacitet	Hlađenje		kW	25.2	28	33,5	40	45
	Grijanje		kW	27,3	31,5	37,5	45	50
	Napajanje		Ph/V/Hz	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60
		Nazivna ulazna snaga	kW	5,79	7,00	8,59	10.26	11,90
	Hlađenje	Maksimalna ulazna snaga	kW	14.02	14.38	14,73	16,91	22,68
		Nazivna struja	A	9,57	11.56	14.19	16,94	19,66
Električni parametri		Maks. struja	A	23.09	23,68	25.1	28,4	36,8
		Nazivna ulazna snaga	kW	6,00	7.08	8,72	10,71	12.05
	Grijanje	Maksimalna ulazna snaga	kW	12,72	13.23	13,68	15,60	17.20
		Nazivna struja	А	9,91	11,69	14.40	17,69	19,90
		Maks. struja	А	20,95	21,79	22.1	25.2	27,88
	EER			4.35	4,00	3,90	3,90	3,78
	POLICAJAC			4,55	4.45	4.30	4.20	4.15
	VIDJELAC			7.13	6,95	6,84	6.48	5,99
	SCOP			5.15	5.08	4,98	4,73	4.16
	Hlađenje/grijanje protokom zraka		m³/h	15000/13200	15000/13200	15000/:13200	15000/13200	15600/14400
Performanse	Razina zvučnog tlaka		dB(A)	57	57	59	59,5	61
	Razina zvučne snage		dB(A)	73	73	75	76	77

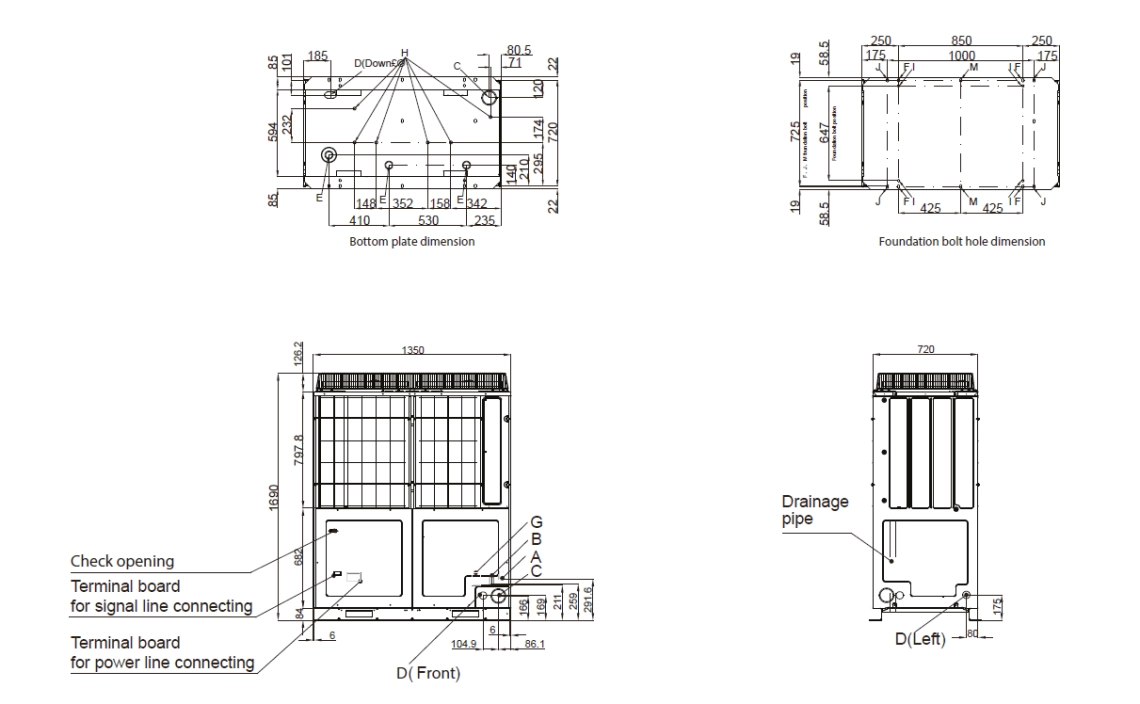

	Vanjske dimenzije (Š/D/V)		mm	1350×720×1690	1350×720×1690	1350×720×1690	1350×720×1690	1350×720×1690
	Dimenzije dostave (Š/D/V)		mm	1450 × 826 × 1885	1450 × 826 × 1885	1450 × 826 × 1885	1450 × 826 × 1885	1450 × 826 × 1885
	Neto/Težina pošiljke		kg	269/305	269/305	269/305	275/311	323/359
	Vrsta kompresora			DC INV. POMICANJE
	Marka kompresora			MITSUBISHI ELECTRIC
	Količina kompresora			1 INV
	Vrsta rashladnog sredstva			R410A
	Punjenje rashladnog sredstva		kg	9,7	9,7	9,7	10	10
	Cijev za rashladnu tekućinu		mm	9.52	9.52	12,7	12,7	12,7
Montaža	Cijev za rashladni plin		mm	19.05	22.22	25,4	25,4	28,58
	Cijev za izjednačavanje ulja		mm	9.52	9.52	9.52	9.52	9.52
	Maks. ukupna duljina cijevi		m	1000	1000	1000	1000	1000
	Maks. duljina cijevi (Ekvivalent/Stvarno)		m	190/165	190/165	190/165	190/165	190/165
	Maksimalni pad između IU i O.U. (OU gore/dolje) ¹		m	90/110	90/110	90/110	90/110	90/110
	Standardni pad između IU i O.U ²		m	50/40	50/40	50/40	50/40	50/40
	Maksimalni pad između IU ³		m	30	30	30	30	30
	Standardni pad između IU ⁴		m	18 godina	18 godina	18 godina	18 godina	18 godina
	Vanjski statički tlak		Godišnje	82	82	82	82	82
Omjer povezanosti	Omjer spojivih unutarnjih jedinica		%	50-160	50-160	50-160	50-160	50-160
	Maksimalan broj unutarnjih jedinica			18 godina	20	24	29	33
Radna temperatura.	Hlađenje (DB)		°C	(-5...50)	(-5...50)	(-5...50)	(-5...50)	(-5...50)
	Grijanje (WB)		°C	(-23...21)	(-23...21)	(-23...21)	(-23...21)	(-23...21)

Tehnički podaci			Jedinice	MOV6-18X1EW1AD	MOV6-20X1EW1AD	MOV6-22X1EW1AD	MOV6-24X1EW1AD
				/	/	/	/
Kombinirani model				/	/	/	/
				/	/	/	/
	Raspon kapaciteta		KS	18 godina	20	22	24
Kapacitet	Hlađenje		kW	50,4	56	61,5	68
	Grijanje		kW	56,5	63	69	73
	Napajanje		Ph/V/Hz	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60
		Nazivna ulazna snaga	kW	13,62	15,56	17.57	19,71
	Hlađenje	Maksimalna ulazna snaga	kW	22.10	25.19	30,56	37,47
		Nazivna struja	A	22,50	25,69	29.02	32,55
Električni parametri		Maks. struja	A	36,15	41.1	49,65	60,45
		Nazivna ulazna snaga	kW	13,95	15,95	18.16	19.47
	Grijanje	Maksimalna ulazna snaga	kW	22,68	25.19	27,72	28,62
		Nazivna struja	А	23.04	26.34	29,99	32.15
		Maks. struja	А	37,8	42	46,05	47,4
	EER			3,70	3,60	3,50	3,45
	POLICAJAC			4,05	3,95	3,80	3,75
	VIDJELAC			6.13	6,00	5,88	5,69
	SCOP			4.27	4.19	3,99	3,87
	Protok zraka		m³/h	16200/15000	16200/15000	16200/15000	16200/15000
Performanse	Razina zvučnog tlaka		dB(A)	62	62	62	63
	Razina zvučne snage		dB(A)	79	79	79	80

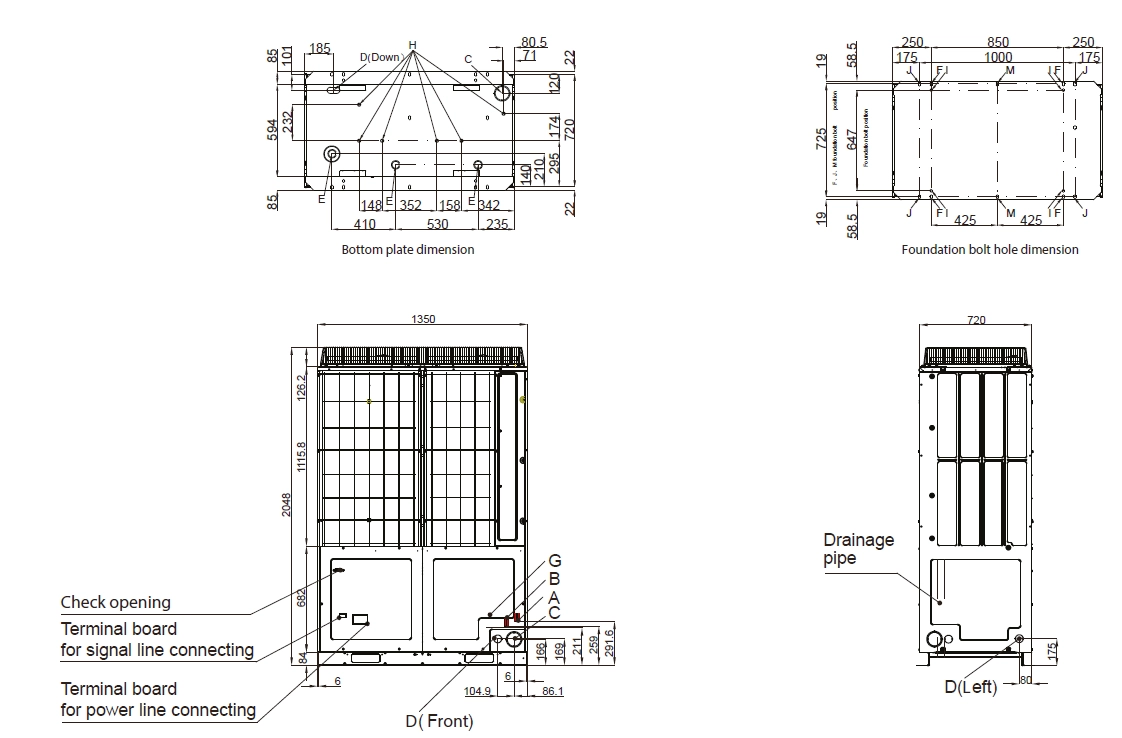

	Vanjske dimenzije (Š/D/V)		mm	1350×720×2048	1350×720×2048	1350×720×2048	1350×720×2048
	Dimenzije dostave (Š/D/V)		mm	1450 × 826 × 2225	1450 × 826 × 2225	1450 × 826 × 2225	1450 × 826 × 2225
	Neto/Težina pošiljke		kg	354/400	354/400	380/426	380/426
	Vrsta kompresora			DC INV. POMICANJE
	Marka kompresora			MITSUBISHI ELECTRIC
	Količina kompresora			2INV
	Vrsta rashladnog sredstva			R410A
	Punjenje rashladnog sredstva		kg	10	10	10	10
	Cijev za rashladnu tekućinu		mm	15,88	15,88	15,88	15,88
Montaža	Cijev za rashladni plin		mm	28,58	28,58	28,58	28,58
	Cijev za izjednačavanje ulja		mm	9.52	9.52	9.52	9.52
	Maks. ukupna duljina cijevi		m	1000	1000	1000	1000
	Maks. duljina cijevi (Ekvivalent/Stvarno)		m	190/165	190/165	190/165	190/165
	Maksimalni pad između IU i O.U. (OU gore/dolje) ¹		m	90/110	90/110	90/110	90/110
	Standardni pad između IU i O.U ²		m	50/40	50/40	50/40	50/40
	Maksimalni pad između IU ³		m	30	30	30	30
	Standardni pad između IU ⁴		m	18 godina	18 godina	18 godina	18 godina
	Vanjski statički tlak		Godišnje	82	82	82	82
Omjer povezanosti	Omjer spojivih unutarnjih jedinica		%	50-160	50-160	50-160	50-160
	Maksimalan broj unutarnjih jedinica			37	41	45	49
Radna temperatura.	Hlađenje (DB)		°C	(-5...50)	(-5...50)	(-5...50)	(-5...50)
	Grijanje (WB)		°C	(-23...21)	(-23...21)	(-23...21)	(-23...21)

Kombinirani modul: 26-48 KS
(2 modula)

T1 3PH/380~400V/50(60)Hz

Tehnički podaci			Jedinice		MOV6-28X1EW1AD	MOV6-30X1EW1AD	MOV6-32X1EW1AD
				MOV6-12X1EW1AD	MOV6-14X1EW1AD	MOV6-14X1EW1AD	MOV6-14X1EW1AD
Kombinirani model				MOV6-14X1EW1AD	MOV6-14X1EW1AD	MOV6-16X1EW1AD	MOV6-18X1EW1AD
				/	/	/	/
	Raspon kapaciteta		KS	26	28	30	32
Kapacitet	Hlađenje		kW	73,5	80	85	90,4
	Grijanje		kW	82,5	90	95	101,5
	Napajanje		Ph/V/Hz	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60
		Nazivna ulazna snaga	kW	18,85	20,51	22.16	23,88
	Hlađenje	Maksimalna ulazna snaga	kW	31,64	33,81	39,59	39,00
		Nazivna struja	A	31.12.	33,88	36,60	39,43
Električni parametri		Maks. struja	A	53,5	56,8	65,2	64,55
		Nazivna ulazna snaga	kW	19.44	21.43	22,76	24,66
	Grijanje	Maksimalna ulazna snaga	kW	29.28	31.20	32,80	38,28
		Nazivna struja	А	32.10	35,39	37,59	40,73
		Maks. struja	А	47,3	50,4	53,08	63
	EER			3,90	3,90	3,84	3,79
	POLICAJAC			4.24	4.20	4.17	4.12
	VIDJELAC			6,63	6.48	6.21	6.29
	SCOP			4,84	4,73	4.41	4,46
	Protok zraka		m³/h	30000/26400	30000/26400	30600/27600	31200/28200
Performanse	Razina zvučnog tlaka		dB(A)	62	62,5	63	64
	Razina zvučne snage		dB(A)	79	80	80	81
	Vanjske dimenzije (Š/D/V)		mm	1350×720×1690+ 1350×720×1690	(1350 × 720 × 1690) * 2	1350×720×1690+ 1350×720×1690	1350×720×1690+ 1350×720×2048
	Dimenzije dostave (Š/D/V)		mm	1450×826×1885+ 1450 × 826 × 1885	(1450 × 826 × 1885) * 2	1450×826×1885+ 1450 × 826 × 1885	1450×826×1885+ 1450 × 826 × 2225
	Neto/Težina pošiljke		kg	269/305+275/311	275/311+275/311	275/311+323/359	275/311+354/400
	Vrsta kompresora			DC INV. POMICANJE
	Marka kompresora			MITSUBISHI ELECTRIC
	Količina kompresora			1INV+1INV	1INV*2	1 INV+2 INV	1 INV+2 INV
	Vrsta rashladnog sredstva			R410A
	Punjenje rashladnog sredstva		kg	19,7	10	10	10
	Cijev za rashladnu tekućinu		mm	19.05	19.05	19.05	19.05
Montaža	Cijev za rashladni plin		mm	31,8	31,8	31,8	31,8
	Cijev za izjednačavanje ulja		mm	9.52	9.52	9.52	9.52
	Maks. ukupna duljina cijevi		m	1000	1000	1000	1000
	Maks. duljina cijevi (Ekvivalent/Stvarno)		m	190/165	190/165	190/165	190/165
	Maksimalni pad između IU i O.U. (OU gore/dolje) ¹		m	90/110	90/110	90/110	90/110
	Standardni pad između IU i O.U ²		m	50/40	50/40	50/40	50/40
	Maksimalni pad između IU ³		m	30	30	30	30
	Standardni pad između IU ⁴		m	18 godina	18 godina	18 godina	18 godina
	Vanjski statički tlak		Godišnje	82	82	82	82
Omjer povezanosti	Omjer spojivih unutarnjih jedinica		%	50-160	50-160	50-160	50-160
	Maksimalan broj unutarnjih jedinica			53	58	62	64
Radna temperatura.	Hlađenje (DB)		°C	(-5...50)	(-5...50)	(-5...50)	(-5...50)
	Grijanje (WB)		°C	(-23...21)	(-23...21)	(-23...21)	(-23...21)

Tehnički podaci			Jedinice	MOV6-34X1EW1AD	MOV6-36X1EW1AD	MOV6-38X1EW1AD	MOV6-40X1EW1AD
				MOV6-16X1EW1AD	MOV6-16X1EW1AD	MOV6-18X1EW1AD	MOV6-20X1EW1AD
Kombinirani model				MOV6-18X1EW1AD	MOV6-20X1EW1AD	MOV6-20X1EW1AD	MOV6-20X1EW1AD
				/	/	/	/
	Raspon kapaciteta		KS	34	36	38	40
Kapacitet	Hlađenje		kW	95,4	101	106,4	112
	Grijanje		kW	106,5	113	119,5	126
	Napajanje		Ph/V/Hz	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60
		Nazivna ulazna snaga	kW	25,53	27,46	29.18	31.11
	Hlađenje	Maksimalna ulazna snaga	kW	44,78	47,87	47,28	50,37
		Nazivna struja	A	42,16	45,35	48,19	51,38
Električni parametri		Maks. struja	A	72,95	77,9	77,25	82,2
		Nazivna ulazna snaga	kW	26,00	28,00	29,90	31,90
	Grijanje	Maksimalna ulazna snaga	kW	39,88	42,39	47,87	50,37
		Nazivna struja	А	42,94	46,24	49,38	52,68
		Maks. struja	А	65,68	69,88	79,8	84
	EER			3,74	3,68	3,65	3,60
	POLICAJAC			4.10	4,04	4,00	3,95
	VIDJELAC			6.07	6.01	6.08	6,00
	SCOP			4.21	4.17	4.23	4.19
	Protok zraka		m³/h	31800/29400	31800/29400	32400/30000	32400/30000
Performanse	Razina zvučnog tlaka (H)		dB(A)	64,5	64,5	65	65
	Razina zvučne snage (H)		dB(A)	82	82	83	83
	Vanjske dimenzije (Š/D/V)		mm	1350×720×1690+ 1350×720×2048	1350×720×1690+ 1350×720×2048	1350×720×2048+ 1350×720×2048	(1350 × 720 × 2048) * 2
	Dimenzije dostave (Š/D/V)		mm	1450×826×1885+ 1450×826×2225	1450×826×1885+ 1450 × 826 × 2225	1450×826×2225+ 1450 × 826 × 2225	(1450 × 826 × 2225) * 2
	Neto/Težina pošiljke		kg	323/359+354/400	323/359+354/400	354/400+354/400	354/400+354/400
	Vrsta kompresora			DC INV. POMICANJE
	Marka kompresora			MITSUBISHI ELECTRIC
	Količina kompresora			2INV+2INV	2INV+2INV	2INV+2INV	2INV*2
	Vrsta rashladnog sredstva			R410A
	Punjenje rashladnog sredstva		kg	20	20	20	20
	Cijev za rashladnu tekućinu		mm	19.05	19.05	19.05	19.05
Montaža	Cijev za rashladni plin		mm	38.1	38.1	38.1	38.1
	Cijev za izjednačavanje ulja		mm	9.52	9.52	9.52	9.52
	Maks. ukupna duljina cijevi		m	1000	1000	1000	1000
	Maks. duljina cijevi (Ekvivalent/Stvarno)		m	190/165	190/165	190/165	190/165
	Maksimalni pad između IU i O.U. (OU gore/dolje) ¹		m	90/110	90/110	90/110	90/110
	Standardni pad između IU i O.U ²		m	50/40	50/40	50/40	50/40
	Maksimalni pad između IU ³		m	30	30	30	30
	Standardni pad između IU ⁴		m	18 godina	18 godina	18 godina	18 godina
	Vanjski statički tlak		Godišnje	82	82	82	82
Omjer povezanosti	Omjer spojivih unutarnjih jedinica		%	50-160	50-160	50-160	50-160
	Maksimalan broj unutarnjih jedinica			37	41	45	49
Radna temperatura.	Hlađenje (DB)		°C	(-5...50)	(-5...50)	(-5...50)	(-5...50)
	Grijanje (WB)		°C	(-23...21)	(-23...21)	(-23...21)	(-23...21)

Tehnički podaci			Jedinice	MOV6-42X1EW1AD	MOV6-44X1EW1AD	MOV6-46X1EW1AD	MOV6-48X1EW1AD
				MOV6-20X1EW1AD	MOV6-20X1EW1AD	MOV6-22X1EW1AD	MOV6-24X1EW1AD
Kombinirani model				MOV6-22X1EW1AD	MOV6-24X1EW1AD	MOV6-24X1EW1AD	MOV6-24X1EW1AD
				/	/	/	/
	Raspon kapaciteta		KS	42	44	46	48
Kapacitet	Hlađenje		kW	117,5	124	129,5	136
	Grijanje		kW	132	136	142	146
	Napajanje		Ph/V/Hz	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60
		Nazivna ulazna snaga	kW	33,13	35,27	37,28	39,42
	Hlađenje	Maksimalna ulazna snaga	kW	55,75	62,66	68,03	74,94
		Nazivna struja	A	54,71	58,24	61,57	65,10
Električni parametri		Maks. struja	A	90,75	101,55	110.1	120,9
		Nazivna ulazna snaga	kW	34.11	35,42	37,62	38,93
	Grijanje	Maksimalna ulazna snaga	kW	52,91	53,81	56,34	57,24
		Nazivna struja	А	56,33	58,49	62,14	64,30
		Maks. struja	А	88,05	89,4	93,45	94,8
	EER			3,55	3,52	3,47	3,45
	POLICAJAC			3,87	3,84	3,77	3,75
	VIDJELAC			5,96	5,84	5,80	5,69
	SCOP			4.08	4.01	3,93	3,87
	Protok zraka		m³/h	32400/30000	32400/30000	32400/30000	32400/30000
Performanse	Razina zvučnog tlaka		dB(A)	65	65,5	65,5	66
	Razina zvučne snage		dB(A)	83	83	83	84
	Vanjske dimenzije (Š/D/V)		mm	1350×720×2048+ 1350×720×2048	1350×720×2048+ 1350×720×2048	1350×720×2048+ 1350×720×2048	(1350 × 720 × 2048) * 2
	Dimenzije dostave (Š/D/V)		mm	1450×826×2225+ 1450 × 826 × 2225	1450×826×2225+ 1450 × 826 × 2225	1450×826×2225+ 1450 × 826 × 2225	(1450 × 826 × 2225) * 2
	Neto/Težina pošiljke		kg	354/400+380/426	354/400+380/426	380/426+380/426	380/426+380/426
	Vrsta kompresora			DC INV. POMICANJE
	Marka kompresora			MITSUBISHI ELECTRIC
	Količina kompresora			2INV+2INV	2INV+2INV	2INV+2INV	2INV*2
	Vrsta rashladnog sredstva			R410A
	Punjenje rashladnog sredstva		kg	20	20	20	20
	Cijev za rashladnu tekućinu		mm	19.05	19.05	19.05	19.05
Montaža	Cijev za rashladni plin		mm	38.1	38.1	38.1	38.1
	Cijev za izjednačavanje ulja		mm	9.52	9.52	9.52	9.52
	Maks. ukupna duljina cijevi		m	1000	1000	1000	1000
	Maks. duljina cijevi (Ekvivalent/Stvarno)		m	190/165	190/165	190/165	190/165
	Maksimalni pad između IU i O.U. (OU gore/dolje) ¹		m	90/110	90/110	90/110	90/110
	Standardni pad između IU i O.U ²		m	50/40	50/40	50/40	50/40
	Maksimalni pad između IU ³		m	30	30	30	30
	Standardni pad između IU ⁴		m	18 godina	18 godina	18 godina	18 godina
	Vanjski statički tlak		Godišnje	82	82	82	82
Omjer povezanosti	Omjer spojivih unutarnjih jedinica		%	50-160	50-160	50-160	50-160
	Maksimalan broj unutarnjih jedinica			64	64	64	64
Radna temperatura.	Hlađenje (DB)		°C	(-5...50)	(-5...50)	(-5...50)	(-5...50)
	Grijanje (WB)		°C	(-23...21)	(-23...21)	(-23...21)	(-23...21)

Kombinirani modul: 50-72 KS
(3 modula)

T1 3PH/380~400V/50(60)Hz

Tehnički podaci			Jedinice	MOV6-50X1EW1AD	MOV6-52X1EW1AD	MOV6-54X1EW1AD	MOV6-56X1EW1AD
				MOV6-14X1EW1AD	MOV6-16X1EW1AD	MOV6-16X1EW1AD	MOV6-16X1EW1AD
Kombinirani model				MOV6-18X1EW1AD	MOV6-16X1EW1AD	MOV6-18X1EW1AD	MOV6-20X1EW1AD
				MOV6-18X1EW1AD	MOV6-20X1EW1AD	MOV6-20X1EW1AD	MOV6-20X1EW1AD
	Raspon kapaciteta		KS	50	52	54	56
Kapacitet	Hlađenje		kW	140,8	146	151,4	157
	Grijanje		kW	158	163	169,5	176
	Napajanje		Ph/V/Hz	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60
		Nazivna ulazna snaga	kW	37,50	39,37	41,08	43,02
	Hlađenje	Maksimalna ulazna snaga	kW	61,10	70,55	69,96	73,05
		Nazivna struja	A	61,93	65,01	67,85	71,04
Električni parametri		Maks. struja	A	100,7	114,7	114,05	119
		Nazivna ulazna snaga	kW	38,62	40,05	41,95	43,95
	Grijanje	Maksimalna ulazna snaga	kW	60,96	59,59	65,07	67,57
		Nazivna struja	А	63,77	66,14	69,28	72,58
		Maks. struja	А	100,8	97,76	107,68	111,88
	EER			3,75	3,71	3,69	3,65
	POLICAJAC			4.09	4.07	4,04	4,00
	VIDJELAC			6.36	6.12	6.05	6.01
	SCOP			4.39	4.17	4.20	4.18
	Protok zraka		m³/h	47400/43800	47400/43800	48000/44400	48000/44400
Performanse	Razina zvučnog tlaka		dB(A)	66	66	66,5	66,5
	Razina zvučne snage		dB(A)	84	84	85	85
	Vanjske dimenzije (Š/D/V)		mm	1350×720×1690+ (1350 × 720 × 2048) * 2	(1350 × 720 × 1690) * 2+ 1350×720×2048	1350 × 720 × 1690 + 1350 × 720 × 2048+1350×720×2048	1350×720×1690+ (1350 × 720 × 2048) * 2
	Dimenzije dostave (Š/D/V)		mm	1450×826×1885+ (1450 × 826 × 2225) * 2	1450 × 826 × 1885) * 2+ 1450×826×2225	1450×826×1885+1450×826× 2225+1450×826×2225	1450×826×1885+ (1450 × 826 × 2225) * 2
	Neto/Težina pošiljke		kg	275/311+354/400+354/400	323/359+354/400+354/400	323/359+354/400+354/400	323/359+354/400+354/400
	Vrsta kompresora			DC INV. POMICANJE
	Marka kompresora			MITSUBISHI ELECTRIC
	Količina kompresora			1INV+2INV*2	2INV*2+2INV	2INV+2INV+2INV	2INV+2INV*2
	Vrsta rashladnog sredstva			R410A
	Punjenje rashladnog sredstva		kg	30	30	30	30
	Cijev za rashladnu tekućinu		mm	19.05	19.05	19.05	19.05
Montaža	Cijev za rashladni plin		mm	38.1	38.1	38.1	41,3
	Cijev za izjednačavanje ulja		mm	9.52	9.52	9.52	9.52
	Maks. ukupna duljina cijevi		m	1000	1000	1000	1000
	Maks. duljina cijevi (Ekvivalent/Stvarno)		m	190/165	190/165	190/165	190/165
	Maksimalni pad između IU i O.U. (OU gore/dolje) ¹		m	90/110	90/110	90/110	90/110
	Standardni pad između IU i O.U ²		m	50/40	50/40	50/40	50/40
	Maksimalni pad između IU ³		m	30	30	30	30
	Standardni pad između IU ⁴		m	18 godina	18 godina	18 godina	18 godina
	Vanjski statički tlak		Godišnje	82	82	82	82
Omjer povezanosti	Omjer spojivih unutarnjih jedinica		%	50-160	50-160	50-160	50-160
	Maksimalan broj unutarnjih jedinica			64	64	64	64
Radna temperatura.	Hlađenje (DB)		°C	(-5...50)	(-5...50)	(-5..50)	(-5...50)
	Grijanje (WB)		°C	(-23...21)	(-23...21)	(-23...21)	(-23..21)

Tehnički podaci			Jedinice	MOV6-58X1EW1AD	MOV6-60X1EW1AD	MOV6-62X1EW1AD	MOV6-64X1EW1AD
				MOV6-18X1EW1AD	MOV6-20X1EW1AD	MOV6-20X1EW1AD	MOV6-20X1EW1AD
Kombinirani model				MOV6-20X1EW1AD	MOV6-20X1EW1AD	MOV6-20X1EW1AD	MOV6-20X1EW1AD
				MOV6-20X1EW1AD	MOV6-20X1EW1AD	MOV6-22X1EW1AD	MOV6-24X1EW1AD
	Raspon kapaciteta		KS	58	60	62	64
Kapacitet	Hlađenje		kW	162,4	168	173,5	180
	Grijanje		kW	182,5	189	195	199
	Napajanje		Ph/V/Hz	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60
		Nazivna ulazna snaga	kW	44,73	46,67	48,68	50,82
	Hlađenje	Maksimalna ulazna snaga	kW	72,47	75,56	80,93	87,84
		Nazivna struja	A	73,88	77,07	80,40	83,93
Električni parametri		Maks. struja	A	118,35	123,3	131,85	142,65
		Nazivna ulazna snaga	kW	45,85	47,85	50,06	51,37
	Grijanje	Maksimalna ulazna snaga	kW	73,05	75,56	78,09	78,99
		Nazivna struja	А	75,72	79,02	82,67	84,83
		Maks. struja	А	121,8	126	130,05	131,4
	EER			3,63	3,60	3,56	3,54
	POLICAJAC			3,98	3,95	3,90	3,87
	VIDJELAC			6.06	6,00	5,98	5,90
	SCOP			4.27	4.19	4.12	4.07
	Protok zraka		m³/h	48600/45000	48600/45000	48600/45000	48600/45000
Performanse	Razina zvučnog tlaka		dB(A)	67	67	67	67
	Razina zvučne snage		dB(A)	85	85	85	85
	Vanjske dimenzije (Š/D/V)		mm	1350×720×2048+ (1350 × 720 × 2048) * 2	(1350 × 720 × 2048) * 3	(1350×720×2048)*2+ 1350×720×2048	(1350×720×2048)*2+ 1350×720×2048
	Dimenzije dostave (Š/D/V)		mm	1450×826×2225+ (1450 × 826 × 2225) * 2	(1450 × 826 × 2225) * 3	(1450 × 826 × 2225) * 2+ (450×826×2225	(1450 × 826 × 2225) * 2+ 1450×826×2225
	Neto/Težina pošiljke		kg	354/400+354/400+380/426	354/400+354/400+380/426	354/400+354/400+380/426	354/400+354/400+380/426
	Vrsta kompresora			DC INV. POMICANJE
	Marka kompresora			MITSUBISHI ELECTRIC
	Količina kompresora			2INV+2INV*2	2INV*3	2INV*2+2INV	2INV*2+2INV
	Vrsta rashladnog sredstva			R410A
	Punjenje rashladnog sredstva		kg	30	30	30	30
	Cijev za rashladnu tekućinu		mm	19.05	19.05	19.05	19.05
Montaža	Cijev za rashladni plin		mm	41,3	41,3	41,3	41,3
	Cijev za izjednačavanje ulja		mm	9.52	9.52	9.52	9.52
	Maks. ukupna duljina cijevi		m	1000	1000	1000	1000
	Maks. duljina cijevi (Ekvivalent/Stvarno)		m	190/165	190/165	190/165	190/165
	Maksimalni pad između IU i O.U. (OU gore/dolje) ¹		m	90/110	90/110	90/110	90/110
	Standardni pad između IU i O.U ²		m	50/40	50/40	50/40	50/40
	Maksimalni pad između IU ³		m	30	30	30	30
	Standardni pad između IU ⁴		m	18 godina	18 godina	18 godina	18 godina
	Vanjski statički tlak		Godišnje	82	82	82	82
Omjer povezanosti	Omjer spojivih unutarnjih jedinica		%	50-160	50-160	50-160	50-160
	Maksimalan broj unutarnjih jedinica			64	64	64	64
Radna temperatura.	Hlađenje (DB)		°C	(-5...50)	(-5...50)	(-5...50)	(-5...50)
	Grijanje (WB)		°C	(-23...21)	(-23...21)	(-23...21)	(-23...21)

Tehnički podaci			Jedinice	MOV6-66X1EW1AD	MOV6-68X1EW1AD	MOV6-70X1EW1AD	MOV6-72X1EW1AD
				MOV6-20X1EW1AD	MOV6-20X1EW1AD	MOV6-22X1EW1AD	MOV6-24X1EW1AD
Kombinirani model				MOV6-22X1EW1AD	MOV6-24X1EW1AD	MOV6-24X1EW1AD	MOV6-24X1EW1AD
				MOV6-24X1EW1AD	MOV6-24X1EW1AD	MOV6-24X1EW1AD	MOV6-24X1EW1AD
	Raspon kapaciteta		KS	66	68	70	72
Kapacitet	Hlađenje		kW	185,5	192	197,5	204
	Grijanje		kW	205	209	215	219
	Napajanje		Ph/V/Hz	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60
		Nazivna ulazna snaga	kW	52,84	54,98	56,99	59,13
	Hlađenje	Maksimalna ulazna snaga	kW	93,22	100,13	105,50	112,41
		Nazivna struja	A	87,26	90,79	94,12	97,65
Električni parametri		Maks. struja	A	151.2	162	170,55	181,35
		Nazivna ulazna snaga	kW	53,57	54,88	57,09	58,40
	Grijanje	Maksimalna ulazna snaga	kW	81,53	82,43	84,96	85,86
		Nazivna struja	А	88,48	90,64	94,29	96,45
		Maks. struja	А	135,45	136,8	140,85	142.2
	EER			3.51	3,49	3,47	3,45
	POLICAJAC			3,83	3,81	3,77	3,75
	VIDJELAC			5,86	5,79	5,77	5,69
	SCOP			4,00	3,96	3,91	3,87
	Protok zraka		m³/h	48600/45000	48600/45000	48600/45000	48600/45000
Performanse	Razina zvučnog tlaka		dB(A)	67	67,5	67,5	68
	Razina zvučne snage		dB(A)	86	86	86	86
	Vanjske dimenzije (Š/D/V)		mm	1350 × 720 × 2048 + 1350 × 720 × 2048+1350×720×2048	1350×720×2048+ (1350 × 720 × 2048) * 2	1350×720×2048+ (1350 × 720 × 2048) * 2	(1350 × 720 × 2048) * 3
	Dimenzije dostave (Š/D/V)		mm	1450×826×2225+1450× 826×2225+1450×826×2225	1450×826×2225+ (1450 × 826 × 2225) * 2	1450×826×2225+ (1450 × 826 × 2225) * 2	(1450 × 826 × 2225) * 3
	Neto/Težina pošiljke		kg	354/400+380/426+380/426	354/400+380/426+380/426	380/426+380/426+380/426	380/426+380/426+380/426
	Vrsta kompresora			DC INV. POMICANJE
	Marka kompresora			MITSUBISHI ELECTRIC
	Količina kompresora			2INV+2INV+2INV	2INV+2INV*2	2INV+2INV*2	2INV*3
	Vrsta rashladnog sredstva			R410A
	Punjenje rashladnog sredstva		kg	30	30	30	30
	Cijev za rashladnu tekućinu		mm	22.22	22.22	22.22	22.22
Montaža	Cijev za rashladni plin		mm	44,5	44,5	44,5	44,5
	Cijev za izjednačavanje ulja		mm	9.52	9.52	9.52	9.52
	Maks. ukupna duljina cijevi		m	1000	1000	1000	1000
	Maks. duljina cijevi (Ekvivalent/Stvarno)		m	190/165	190/165	190/165	190/165
	Maksimalni pad između IU i O.U. (OU gore/dolje) ¹		m	90/110	90/110	90/110	90/110
	Standardni pad između IU i O.U ²		m	50/40	50/40	50/40	50/40
	Maksimalni pad između IU ³		m	30	30	30	30
	Standardni pad između IU ⁴		m	18 godina	18 godina	18 godina	18 godina
	Vanjski statički tlak		Godišnje	82	82	82	82
Omjer povezanosti	Omjer spojivih unutarnjih jedinica		%	50-160	50-160	50-160	50-160
	Maksimalan broj unutarnjih jedinica			64	64	64	64
Radna temperatura.	Hlađenje (DB)		°C	(-5...50)	(-5...50)	(-5...50)	(-5...50)
	Grijanje (WB)		°C	(-23...21)	(-23...21)	(-23...21)	(-23...21)

1. Snaga testirana prema EN14511.
2. Kapaciteti su za sljedeće uvjete:
Hlađenje: unutarnja temperatura 27 °C DB/ 19 °C WB, vanjska temperatura 35 °C DB, spojna cijev duljine 7,5 m, visinska razlika 0.

Grijanje: unutarnja temperatura 20 °C DB, vanjska temperatura 7 °C/6 °C WB, duljina spojnih cjevovoda – 7,5 m, visinska razlika – 0
3. U skladu s našom politikom inovacija, neke specifikacije podložne su promjenama bez prethodne najave.
