Srednje ESP kanalne ventilokonvektorske jedinice serije HPL

Ove srednjetlačne kanalne ventilokonvektorske jedinice dizajnirane su za dovod zraka putem dugih cjevovoda i podržavaju horizontalnu i vertikalnu ugradnju. Jedinice su prikladne za stambene kuće, urede, obrazovne i trgovačke centre.

Kapacitet hlađenja: 2,93 ... 11,29 kW

Kapacitet grijanja: 3,31 ... 13,13 kW

Želite kupiti ili imate pitanja?

Mycond

Kanalne ventilokonvektorske jedinice

Ventilatorska zavojnica ima 7 standardnih veličina različitih kapaciteta protoka zraka (od 340 do 2100 m ³ /h), od kojih je svaka opremljena s 3- ili 4-rednom zavojnicom i s mogućnošću dodavanja 1- ili 2-redne zavojnice za 4-cijevne sustave. Ovo je najkompletnija ponuda, idealna za sve zahtjeve klimatizacije.

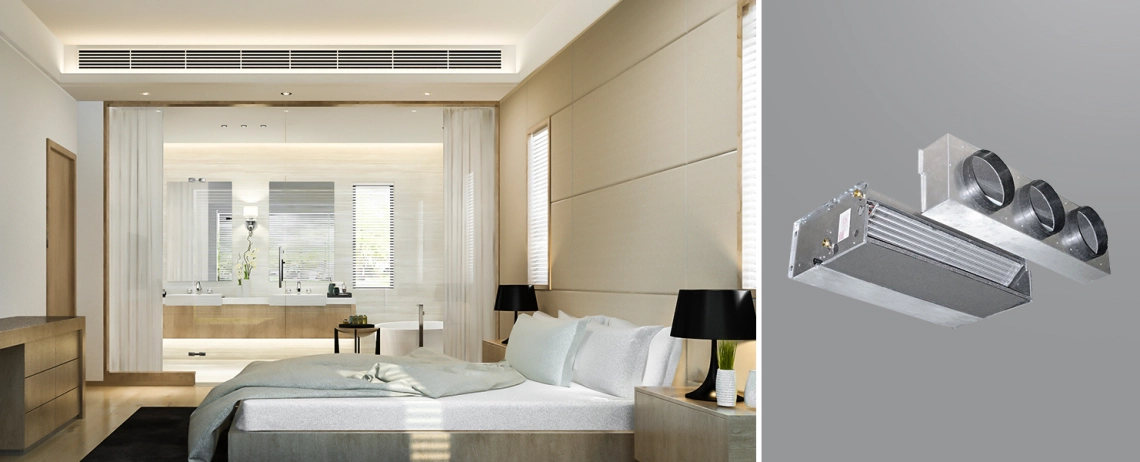

MyCond HPL Moderna hotelska soba sa srednjom ESP ventilokonvektorskom jedinicom.

Ključne značajke:

Visoka razina udobnosti
Širok radni raspon
Statički tlak do 80 Pa
Kućište od pocinčanog čelika
Visokoučinkoviti bakreni izmjenjivač topline
Statički i dinamički uravnotežen ventilator za izuzetno tihi rad
Ugradnja u horizontalnom i vertikalnom položaju

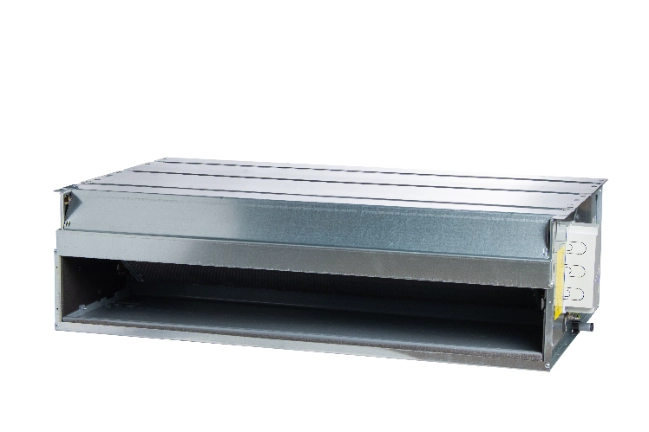

Slika koja prikazuje energetsku učinkovitost ventilokonvektora srednjeg ESP tipa iz serije MyCond HPL.

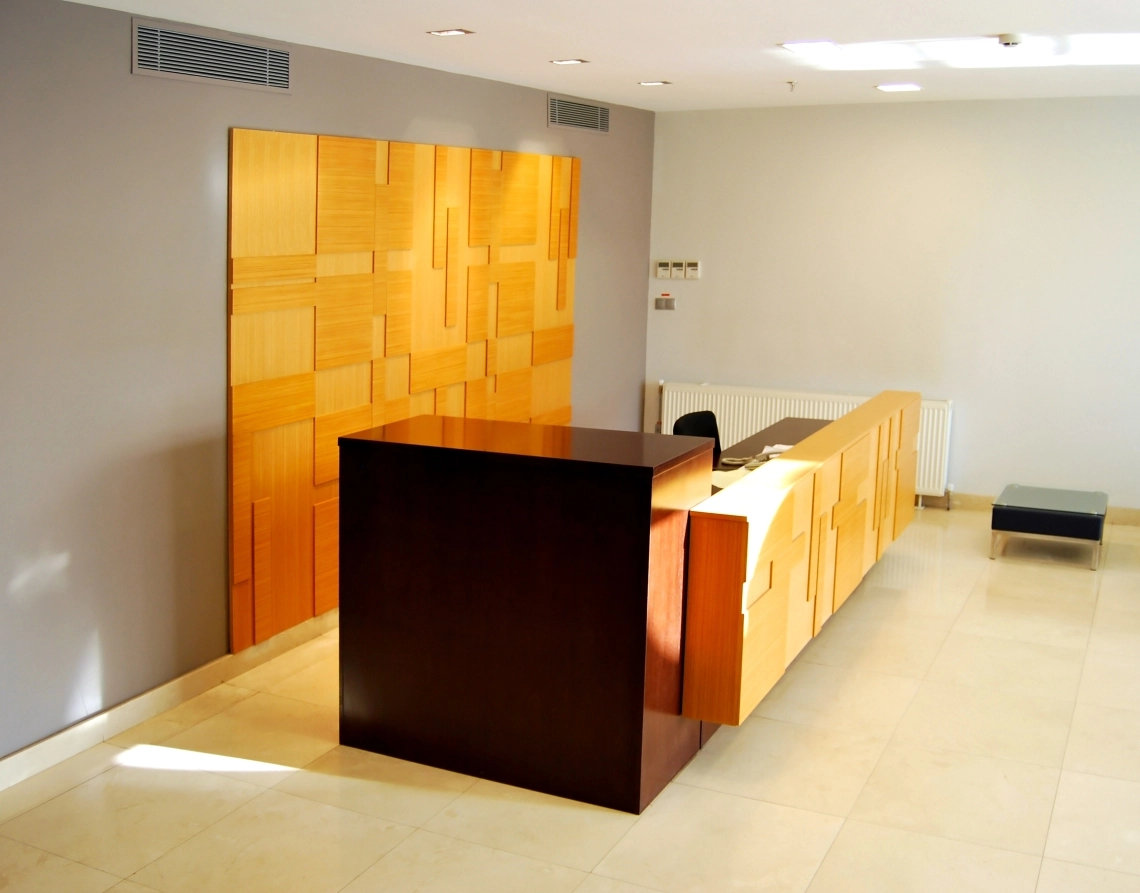

Slika visokoučinkovite MyCond HPL serije srednjeg ESP kanala s ventilatorskom konvektorom u radu.

Prednosti:

Kućište je izrađeno od pocinčanog čelika debljine 1 mm i izolirano poliolefinskom pjenom (klasa M1) debljine 3 mm.
Ventilatori imaju aluminijske ili plastične lopatice.
5-brzinski motor postavljen je na antivibracijske jastučiće. Dizajn ima unutarnju toplinsku zaštitu s automatskim resetiranjem (stupanj zaštite IP 20, klasa B).
Izmjenjivač topline nije prikladan za upotrebu u korozivnoj atmosferi gdje može biti podložan koroziji. Priključci se nalaze na lijevoj strani gledano od izlaza zraka jedinice.
Posuda za kondenzat izrađena je od plastike. L-oblikovani dizajn omogućuje ugradnju ventilokonvektora u horizontalnom ili vertikalnom položaju.
Filter je izrađen od polipropilenskih vlakana rastegnutih na pocinčanom čeličnom okviru. Okvir je ugrađen u posebne vodilice radi lakšeg uklanjanja i ugradnje filtera tijekom održavanja.

Dijagram značajki ventilokonvektora srednjeg ESP kanala serije MyCond HPL.

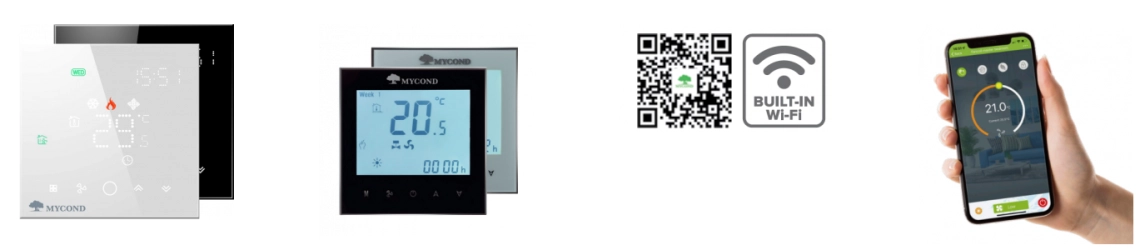

Optimalni set automatizacije za pristupačno i jednostavno upravljanje putem pametnog telefona

Elegantna ventilokonvektorska jedinica iz serije MyCond HPL ugrađena u moderni dnevni boravak.

3-redni ventilokonvektorski uređaji, 2-cijevni modeli. Specifikacije

Tehnički podaci	Jedinice	HPL 13	HPL 23	HPL 33	HPL 43	HPL 53	HPL 63	HPL 73
Protok zraka	^m³ /h	535	860	1115	1340	1375	1635.	2100
Kapacitet hlađenja	kW	2,93	4,47	6	6,74	7,24	8,56	9,89
Kapacitet grijanja	kW	3,31	5,18	6,99	8,11	8,38	9,5	11,54
Ulazna snaga motora	Z	55	110	126	175	174	166	245
Zvučna snaga (Lw)	dB(A)	51	55	57	63	62	61	66
Dovodna/odvodna cijev za vodu		1/2"	1/2"	1/2"	1/2"	1/2"	1/2"	1/2"
Cijev za kondenzat	mm	DN15	DN15	DN15	DN15	DN15	DN15	DN15

4-redni ventilokonvektorski uređaji, 2-cijevni modeli. Specifikacije

Tehnički podaci	Jedinice	HPL 14	HPL 24	HPL 34	HPL 44	HPL 54	HPL 64	HPL 74
Protok zraka	^m³ /h	535	860	1115	1340	1375	1635.	2100
Kapacitet hlađenja	kW	3,37	5,45	6,95	7,42	8,01	9,55	11,29
Kapacitet grijanja	kW	3,6	5,76	7,32	8,57	8,84	10,62	13,13
Ulazna snaga motora	Z	55	110	126	175	174	166	245
Zvučna snaga (Lw)	dB(A)	51	55	57	63	62	61	66
Dovodna/odvodna cijev za vodu		1/2"	1/2"	1/2"	1/2"	1/2"	1/2"	1/2"
Cijev za kondenzat	mm	DN15	DN15	DN15	DN15	DN15	DN15	DN15

3+1-redna ventilokonvektorska jedinica, modeli s 4 cijevi. Specifikacije

Tehnički podaci	Jedinice	HPL 13-4T/1R	HPL 23-4T/1R	HPL 33-4T/1R	HPL 43-4T/1R	HPL 53-4T/1R	HPL 63-4T/1R	HPL 73-4T/1R
Protok zraka	^m³ /h	535	860	1115	1340	1375	1635.	2100
Kapacitet hlađenja	kW	2,93	4,47	6	6,74	7,24	8,56	9,89
Kapacitet grijanja	kW	2,5	3,7	4,87	5,48	5,79	6,93	8,12
Ulazna snaga motora	Z	55	110	126	175	174	166	245
Zvučna snaga (Lw)	dB(A)	51	55	57	63	62	61	66
Dovodna/odvodna cijev za vodu		1/2"	1/2"	1/2"	1/2"	1/2"	1/2"	1/2"
Cijev za kondenzat	mm	DN15	DN15	DN15	DN15	DN15	DN15	DN15

Karakteristike su dane za sljedeće radne parametre:
Statički tlak: 0 Pa
HLAĐENJE: temperatura ulaznog zraka +27 °C suha temperatura, +19 °C vlažnost. Temperatura ulazne/izlazne vode +7/12 °C.
GRIJANJE: temperatura zraka na ulazu je +20 °C. Temperatura ulazne/izlazne vode. +50/45 °C.
Četverocijevini sustav grijanja: temperatura zraka na ulazu +20 °C. Temperatura ulazne/izlazne vode +65/55 °C.

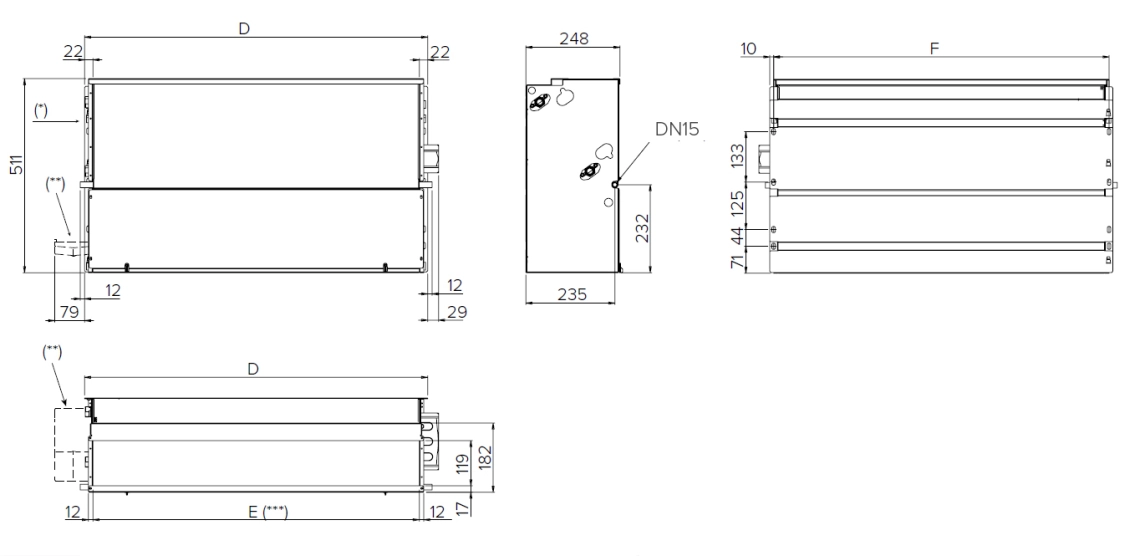

Vertikalna instalacija

Shematski prikaz energetske učinkovitosti ventilokonvektorske jedinice serije MyCond HPL.

Bilješka:
(*) — Priključci zavojnice s lijeve strane
(**) — Dodatna posuda za kondenzat (opcija)
(***) — Dimenzije okvira usisa: E x 119 mm
(****) — Vanjski promjer

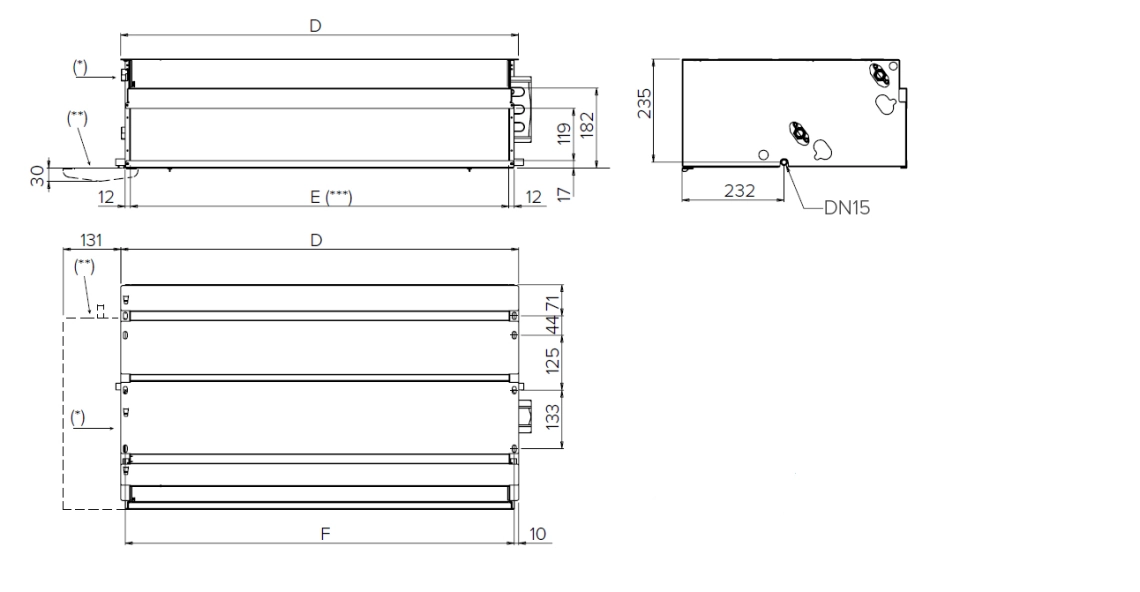

Horizontalna instalacija

Dijagram koji prikazuje putove protoka zraka u kanalskim jedinicama serije MyCond HPL.

Bilješka:
(*) — Priključci zavojnice s lijeve strane
(**) — Dodatna posuda za kondenzat (opcija)
(***) — Dimenzije okvira usisa: E x 119 mm
(****) — Vanjski promjer

Model	Jedinice	HPL 1	HPL 2	HPL 3	HPL 4	HPL 5	HPL 6	HPL 7
D	mm	689	904	1119	1119	1334	1549.	1549.
E	mm	645	860	1075	1075	1290	1505	1505
F	mm	669	884	1099	1099	1314	1529	1529

Priključci zavojnice

3- ili 4-redne zavojnice / Dodatna grijaća zavojnica (1 ili 2 reda)

MyCond HPL dijagram koji prikazuje mehanizme distribucije i upravljanja zraka u srednjim ESP kanalskim ventilokonvektorskim jedinicama.

Model	Jedinice	HPL 1	HPL 2	HPL 3	HPL 4	HPL 5	HPL 6	HPL 7
3 reda	kg	18,5	25,4	26,5	27,9	38,4	47,2	47,4
3+1 reda	kg	19,7	26,9	28,3	29,7	40,3	49,5	49,7
4 reda	kg	19,5	26,7	27,9	29,0	39,8	48,9	49,1
