Srednje ESP kanalne ventilokonvektorske jedinice serije MCFC

Klima uređaj koji radi i za hlađenje i za grijanje. Sustav stvara ugodnu mikroklimu u uredima, industrijskim prostorima, poslovnim i stambenim zgradama, hotelima, bankama, upravnim zgradama itd.

Kapacitet hlađenja: 1,2 ... 12,6 kW

Kapacitet grijanja: 1,8 ... 18,9 kW

Želite kupiti ili imate pitanja?

Mycond

Kanalne ventilokonvektorske jedinice

Širok raspon kapaciteta. Ventilatorska konvektorska jedinica ima funkcije hlađenja, grijanja i ventilacije. Dizajnirana je za održavanje ugodnih uvjeta u stambenim, uredskim, poslovnim i drugim prostorima.

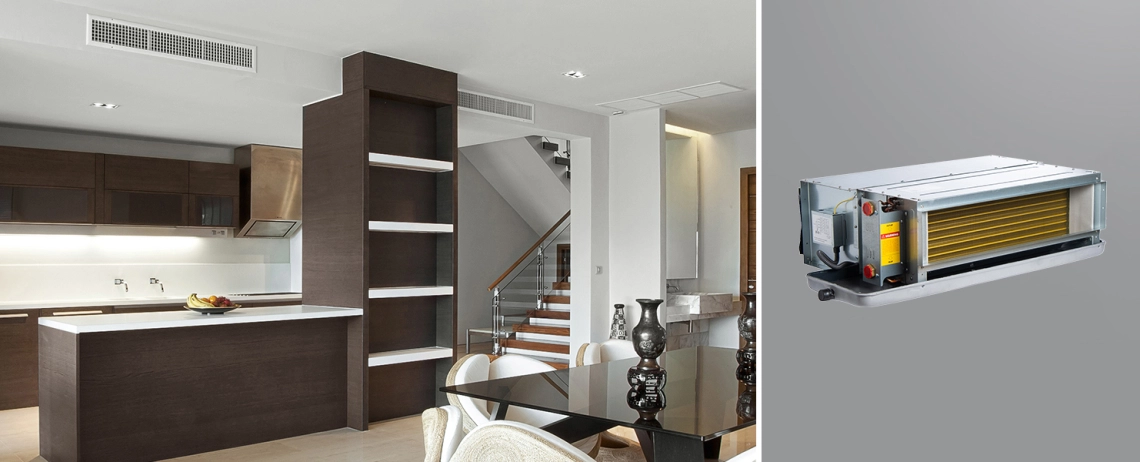

MyCond MCFC Medium ESP kanalna ventilokonvektorska jedinica koja poboljšava učinkovitost cirkulacije zraka.

Karakteristike i prednosti:

Optimizirani izmjenjivač topline s povećanom površinom izmjene topline osigurava visoku učinkovitost ventilokonvektora.
Centrifugalni ventilator s metalnim lopaticama i kućištem od pocinčanog čelika osigurava visoku pouzdanost i otpornost na vatru.
Dvocijevna ventilatorska konvektorica s trorednim izmjenjivačem topline.

MyCond MCFC Medium ESP kanalna ventilokonvektorska jedinica za učinkovitu kontrolu klime.

MyCond MCFC Moderna ventilokonvektorska jedinica za učinkovito upravljanje zrakom.

Izbor tipa AC ili DC motora.
Priključak cijevi s lijeve strane.
Nagnuta posuda za odvod kondenzata osigurava sigurnu i potpunu odvodnju kondenzata s najniže točke.
Statički tlak do 50 Pa.
Niska potrošnja energije.
Niska razina buke.
ModBus upravljanje (kao opcija).
Wi-Fi upravljanje (kao opcija).
Termostat se kupuje zasebno

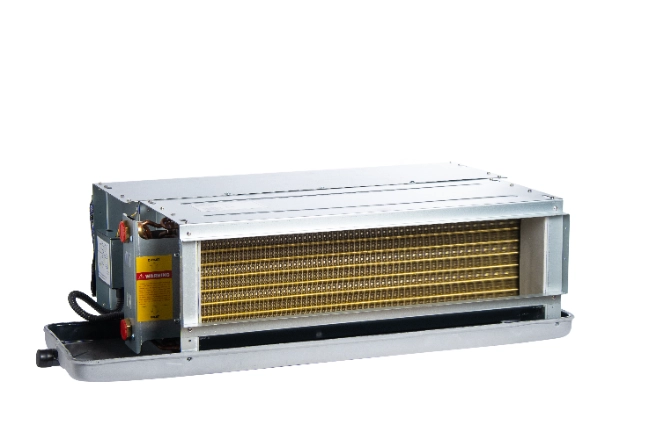

MyCond MCFC Medium ESP kanalne ventilokonvektorske jedinice s detaljnim specifikacijama.

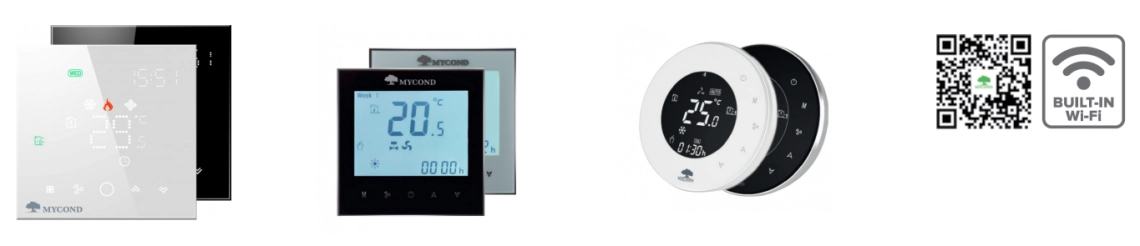

Optimalni set automatizacije za pristupačno i jednostavno upravljanje putem pametnog telefona

MyCond MCFC Moderna hotelska soba s energetski učinkovitom srednje ESP kanalskom ventilokonvektorskom jedinicom.

Tehnički podaci		Jedinice	MCFC-034	MCFC-051	MCFC-068	MCFC-085	MCFC-102
Brzina protoka zraka, visoka / srednja / niska.		^m³ /h	340/255/170	510/382/255	680/510/340	850/638/425	1020/765/510
Kapacitet hlađenja, visok / srednji / nizak.		Z	1800/1440/1170	2700/2160/1755	3600/2880/2340	4500/3600/2925	5400/4320/3510
Kapacitet grijanja, visoki / srednji / niski.		Z	2700/2160/1755	4050/3240/2633	5400/4320/3510	6750/5400/4388	8100/6480/5265
Vanjski statički tlak		Godišnje.	50	50	50	50	50
Razina buke		dB(A)	42	44	46	47	49
Potrošnja vode		^m³ /h	0,39	0,55	0,7	0,82	0,91
Pad tlaka vode		kPa	12	16	20	23	26
	Broj obožavatelja		1	2	2	2	2
Motor ventilatora	Broj motora		1	1	1	1	1
	Niska brzina	Z	49	66	84	100	118
Maksimalni radni tlak		MPa	1,6	1,6	1,6	1,6	1,6
Dovodna/izvodna cijev za vodu		mm	Rc3/4” (DN20)	Rc3/4” (DN20)	Rc3/4” (DN20)	Rc3/4” (DN20)	Rc3/4” (DN20)
Odvodna cijev		mm	R3/4” (DN20)	R3/4” (DN20)	R3/4” (DN20)	R3/4” (DN20)	R3/4” (DN20)
Neto težina		kg	17	19	20	22	25

Tehnički podaci		Jedinice	MCFC-136	MCFC-170	MCFC-204	MCFC-238
Brzina protoka zraka, visoka / srednja / niska.		^m³ /h	1360/1020/680	1700/1275/850	2040/1530/1020	2380/1785/1190
Kapacitet hlađenja, visok / srednji / nizak.		Z	7200/5760/4680	9000/7200/5850	10800/8640/7020	12600/10080/8190
Kapacitet grijanja, visoki / srednji / niski.		Z	10800/8640/7020	13500/10800/8775	16200/12960/10530	18900/15120/12285
Vanjski statički tlak		Godišnje.	50	50	50	50
Razina buke		dB(A)	50	52	54	56
Potrošnja vode		^m³ /h	1,34	1,59	1,8	2,07
Pad tlaka vode		kPa	40	40	40	50
	Broj obožavatelja		3	4	4	4
Motor ventilatora	Broj motora		1	1	1	1
	Niska brzina	Z	174	210	250	300
Maksimalni radni tlak		MPa	1,6	1,6	1,6	1,6
Dovodna/izvodna cijev za vodu		mm	Rc3/4” (DN20)	Rc3/4” (Du20)	Rc3/4” (DN20)	Rc3/4” (DN20)
Trubka za kondenzat		mm	R3/4” (DN20)	R3/4” (DN20)	R3/4” (DN20)	R3/4” (DN20)
Neto težina		kg	31	37	42	44

Bilješka.
1. Kapacitet hlađenja testiran je pod sljedećim uvjetima: temperatura ulaznog zraka 27 °C suhi termometar / 19,5 °C vlažni
žarulja; temperatura ulazne/izlazne vode 7°C / 12°C.
2. Toplinski učinak ispitan je pod sljedećim uvjetima: temperatura ulaznog zraka 21 °C suhi termometar; ulazni
temperatura vode 60/50°C.
3. Razina buke testirana je u prostoriji potpuno bez odjeka.
4. Ove performanse i protoci dani su pri statičkom tlaku od 30 Pa.

Metode instalacije

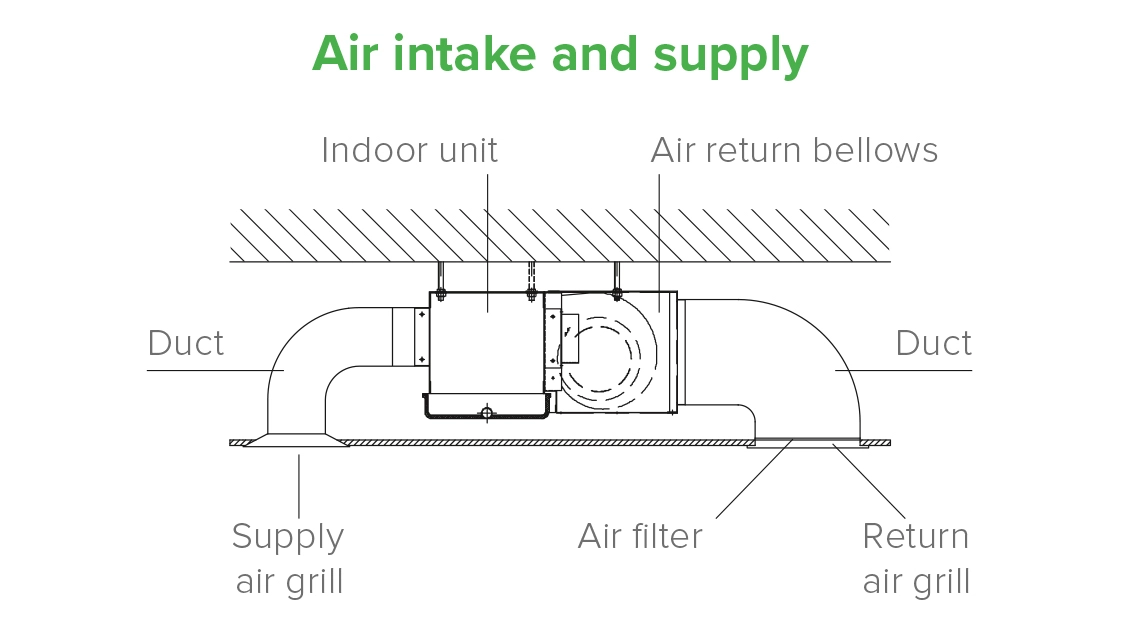

Dijagram MyCond MCFC-a koji prikazuje metode ugradnje ventilokonvektorskih jedinica kanala.

Dimenzije

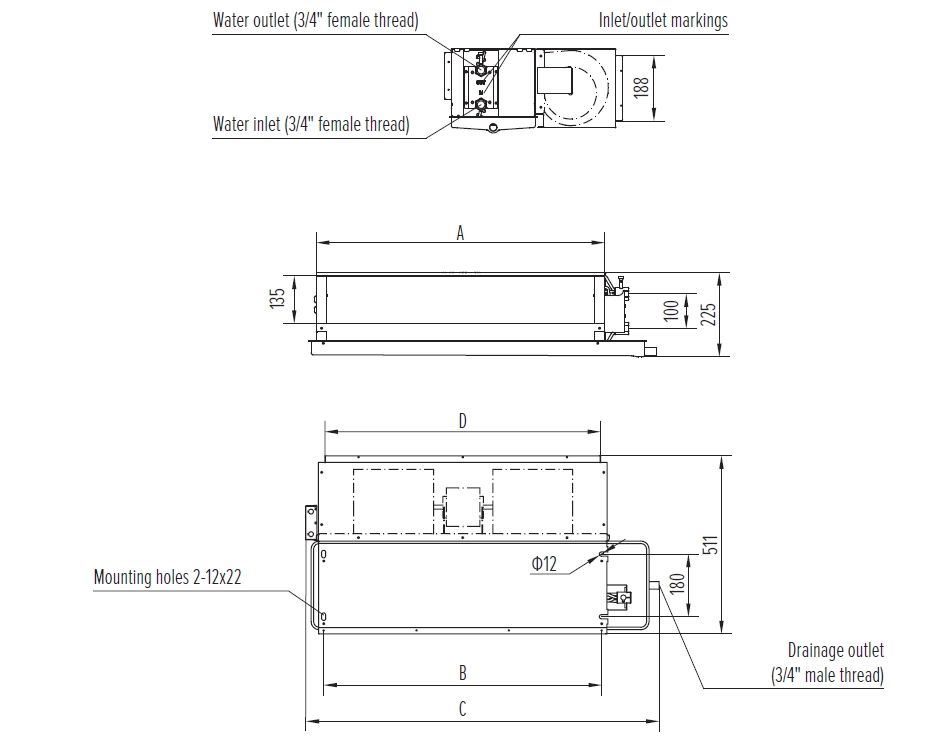

Dijagram MyCond MCFC dimenzija i specifikacija ventilokonvektorske jedinice srednjeg ESP-a.

Model	Jedinice	MCFC-034	MCFC-051	MCFC-068	MCFC-085	MCFC-102	MCFC-136	MCFC-170	MCFC-204	MCFC-238
A	mm	510	640	745	830	960	1260	1410	1630.	1830.
B	mm	480	610	715	800	930	1230	1380. godine	1600	1800. godine
C	mm	693	823	928	1013	1143	1443	1593. godine	1813.	2013.

Dimenzije

Modeli za horizontalnu ugradnju sa stražnjom komorom za usis zraka

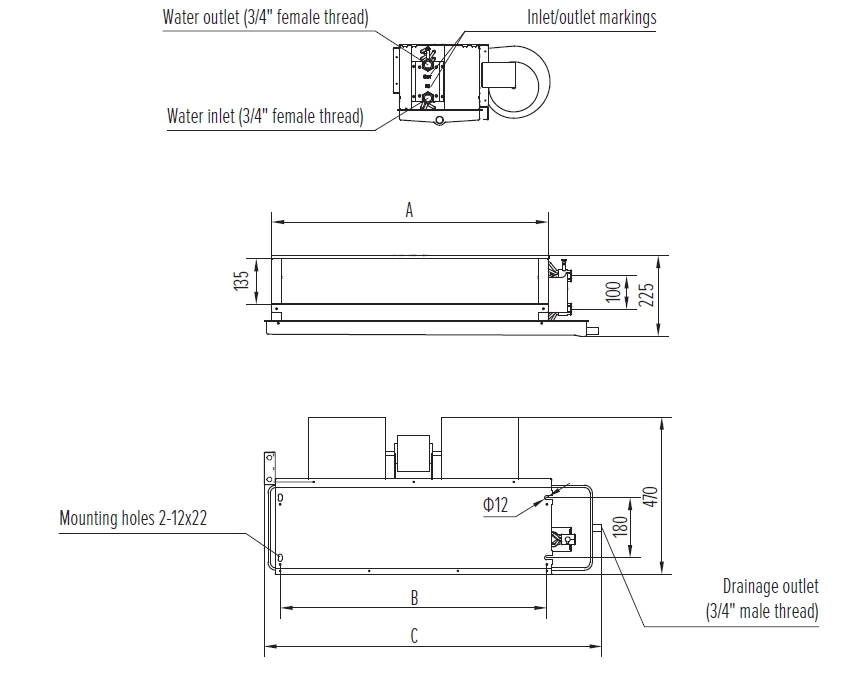

Dijagram koji prikazuje dimenzije ventilokonvektorskih jedinica srednjeg ESP tipa MyCond MCFC serije.

Model	Jedinice	MCFC-034	MCFC-051	MCFC-068	MCFC-085	MCFC-102	MCFC-136	MCFC-170	MCFC-204	MCFC-238
A	mm	510	640	745	830	960	1260	1410	1630.	1830.
B	mm	480	610	715	800	930	1230	1380. godine	1600	1800. godine
C	mm	693	823	928	1013	1143	1443	1593. godine	1813.	2013.
D	mm	420	540	680	740	860	1060	1320	1520. godine	1660. godine
