Svestrane ventilokonvektorske jedinice serije SEC/F

Asortiman proizvoda predstavljen u seriji namijenjen je prostorijama male površine. Za hlađenje ili grijanje prostorije potrebna vam je samo jedna jedinica. Ventilatorska konvektorska jedinica opremljena je centrifugalnim ventilatorom koji omogućuje postizanje značajnog kapaciteta uz niske karakteristike buke.

Kapacitet hlađenja: 0,57 ... 8,52 kW

Kapacitet grijanja: 0,64 ... 10,53 kW

Želite kupiti ili imate pitanja?

Svestrane ventilokonvektorske jedinice serije SEC/F

Mycond

Samostojeće ventilokonvektorske jedinice

Serija omogućuje ugradnju u različite položaje. S nizom opcionalne dodatne opreme, ventilokonvektor se može savršeno prilagoditi određenim radnim uvjetima.

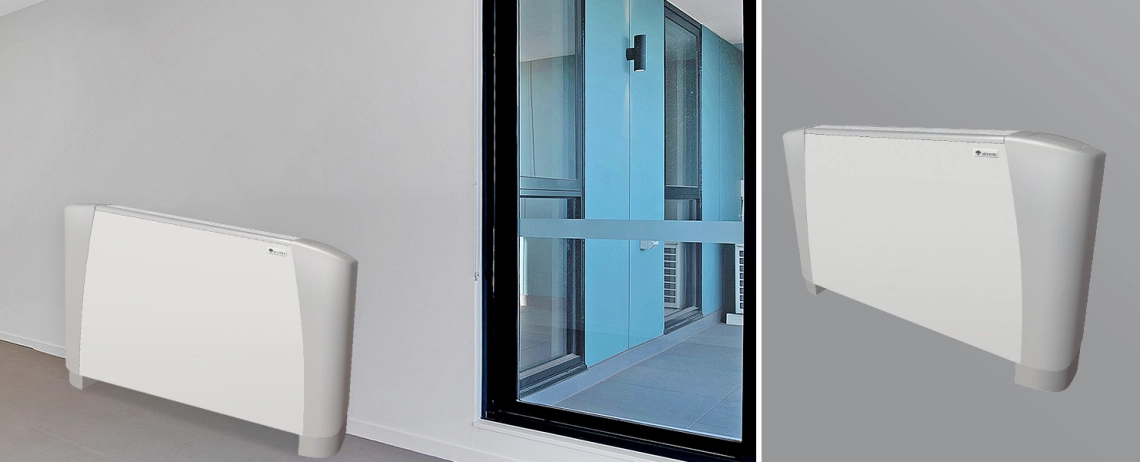

Ventilokonvektorske jedinice serije SEC/F ugrađene u moderne interijere.

Ključne značajke:

Može se opremiti EC ventilatorima kao opcijom
Statički tlak do 50 Pa
Vertikalni ili horizontalni dizajn
Izvedba s 2 ili 4 cijevi
Daljinska ili integrirana upravljačka ploča

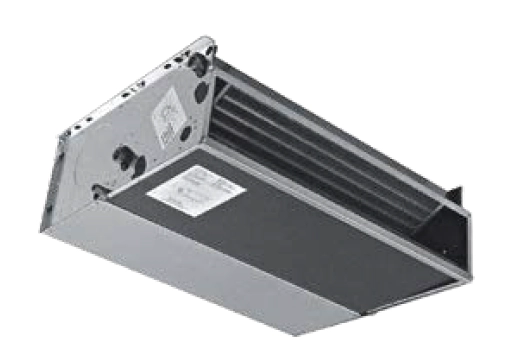

Svestrana ventilokonvektorska jedinica iz serije SEC/F izložena u zatvorenom prostoru.

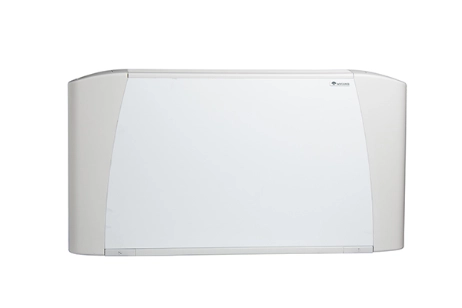

Izgled MyCond SEC/F-a

Značajke dizajna:

Unutarnji okvir izrađen je od visokočvrstog pocinčanog čelika. Vanjsko kućište sastoji se od metalnih prednjih ploča i plastičnih bočnih ploča.
Rešetka za distribuciju zraka izrađena je od plastike.
Zamjenjivi filter s polipropilenskim jezgrama i okvirom od pocinčanog čelika. Jednostavna zamjena zahvaljujući posebnim plastičnim vodilicama.
Centrifugalni ventilator s aluminijskim ili plastičnim rotorom, statički i dinamički uravnotežen za što tiši rad.

Šesterobrzinski jednofazni motor (s tri tvornički postavljene brzine), montiran na antivibracijske nosače i opremljen automatskim resetirajućim termalnim prekidačem, sa stupnjem zaštite IP20, klasa izolacije B.
Izmjenjivači topline izrađeni su od bakrenih cijevi s aluminijskim rebrima. Izmjenjivač topline standardno se spaja na lijevu stranu. Jedinice s priključkom na desnoj strani dostupne su na zahtjev.
Drenažna posuda je izrađena od plastike i izolirana poliolefinskom pjenom (klasa M1); cijev je promjera 15 mm.

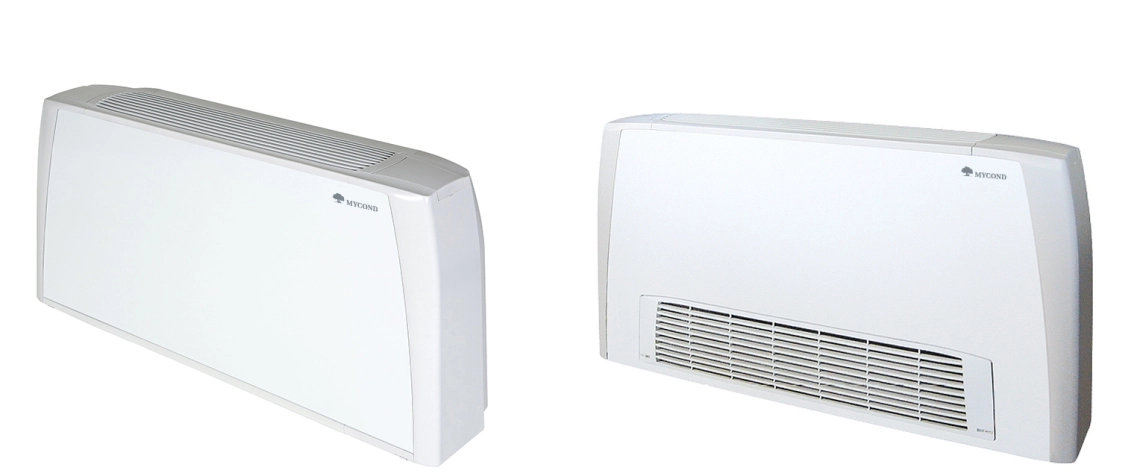

MyCond SEC/F ventilokonvektorska jedinica osigurava učinkovitu distribuciju zraka.

Optimalni set automatizacije za pristupačno i jednostavno upravljanje putem pametnog telefona

MyCond SEC/F Djevojčica i njezin pas pored ventilokonvektora.

Dvocijevne, troredne ventilokonvektorske jedinice. Specifikacije

Tehnički podaci	Jedinice	SEC/F 1.3						SEC/F 2.3						SEC/F 3.3
Broj brzina		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Brzina protoka zraka	^m³ /h	105	125	150	175	195	220	145	170	220	250	295	340	185	235	270	325	385	440
Ukupni kapacitet hlađenja	kW	0,57	0,66	0,75	0,84	0,91	1,00	0,90	0,99	1,23	1,35	1,53	1,70	1,27	1,55	1,76	2,04	2,35	2,61
Razumni kapacitet hlađenja	kW	0,45	0,53	0,60	0,69	0,75	0,83	0,68	0,76	0,95	1,06	1,21	1,36	0,92	1,13	1,30	1,51	1,76	1,97
Kapacitet grijanja	kW	0,64	0,76	0,86	0,98	1,07	1,19	0,94	1,06	1,34	1,49	1,70	1,92	1,26	1,56	1,79	2,10	2,44	2,74
Pad tlaka vode (hlađenje)	kPa	2,5	3,0	3,8	4,7	5,4	6,3	2,5	3,0	4,4	5,3	6,5	7,9	6,6	9,4	11,8	15,3	19,7	23,8
Pad tlaka vode (grijanje)	kPa	0,9	1,1	1,4	1,8	2,1	2,5	2,2	2,8	4,2	5,0	6,4	7,9	5,4	7,8	10,0	13,2	17,1	21,0
Potrošnja energije	Z	16	19	21	25	29	33	14	16	22	26	32	40	15	20	25	32	41	49
Razina zvučne snage	dB(A)	32	34	36	39	42	45	30	33	40	43	47	51	31	36	40	45	49	52
Razina zvučnog tlaka (*)	dB(A)	23	25	27	30	33	36	21	24	31	34	38	42	22	27	31	36	40	43

Tehnički podaci	Jedinice	SEC/F 4.3						SEC/F 5.3						SEC/F 6.3
Broj brzina		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Brzina protoka zraka	^m³ /h	185	265	335	400	485	570	250	315	420	495	545	650	415	505	590	680	760	830
Ukupni kapacitet hlađenja	kW	1,25	1,71	2,11	2,43	2,83	3,19	1,66	2,01	2,55	2,90	3,13	3,58	2,50	2,94	3,32	3,70	4,01	4,26
Razumni kapacitet hlađenja	kW	0,91	1,26	1,57	1,82	2,15	2,45	1,22	1,49	1,91	2,19	2,38	2,76	1,87	2,23	2,54	2,86	3,12	3,35
Kapacitet grijanja	kW	1,25	1,74	2,18	2,52	2,97	3,41	1,65	2,02	2,61	3,00	3,24	3,75	2,56	3,05	3,45	3,90	4,26	4,56
Pad tlaka vode (hlađenje)	kPa	6,5	11,2	16,2	20,8	27,2	33,8	4,1	5,8	8,8	11,1	12,7	16,2	8,6	11,4	14,1	17,2	19,8	22,1
Pad tlaka vode (grijanje)	kPa	5,3	9,5	14,0	18,2	24,3	30,8	3,4	4,8	7,5	9,6	11,0	14,2	7,3	9,9	12,3	15,2	17,8	20,1
Potrošnja energije	Z	14	21	28	34	44	57	18 godina	22	32	39	46	61	37	46	55	67	78	88
Razina zvučne snage	dB(A)	27	33	39	43	47	53	26	31	37	41	43	48	37	42	46	49	52	54
Razina zvučnog tlaka (*)	dB(A)	18 godina	24	30	34	38	43	17	22	28	32	34	39	28	33	37	40	43	45

Tehnički podaci	Jedinice	SEC/F 7.3						SEC/F 8.3						SEC/F 9.3
Broj brzina		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Brzina protoka zraka	^m³ /h	445	535	630	735	840	925	510	655	815	1020	1100	1200	735	830	980	1210	1365	1500
Ukupni kapacitet hlađenja	kW	2,82	3,29	3,74	4,21	4,66	5,01	3,01	3,68	4,32	5,09	5,36	5,69	4,00	4,38	4,95	5,74	6,21	6,56
Razumni kapacitet hlađenja	kW	2,08	2,45	2,80	3,19	3,56	3,85	2,27	2,82	3,35	4,02	4,26	4,55	3,08	3,40	3,89	4,60	5,03	5,37
Kapacitet grijanja	kW	2,83	3,34	3,83	4,33	4,83	5,23	3,22	4,02	4,78	5,75	6,11	6,55	4,42	4,86	5,58	6,62	7,26	7,78
Pad tlaka vode (hlađenje)	kPa	12,3	16,2	20,3	25,1	30,1	34,2	7,2	10,3	13,8	18,4	20,2	22,5	11,8	13,8	17,3	22,4	25,9	28,6
Pad tlaka vode (grijanje)	kPa	10,1	13,5	17,2	21,3	25,9	29,7	5,6	8,3	11,3	15,6	17,3	19,6	9,8	11,6	14,8	19,9	23,5	26,5
Potrošnja energije	Z	44	54	66	79	92	103	47	62	81	105	116	130	78	92	108	134	152	176
Razina zvučne snage	dB(A)	38	42	47	51	54	56	39	45	50	56	58	60	47	50	54	58	62	64
Razina zvučnog tlaka (*)	dB(A)	29	33	38	42	45	47	30	36	41	47	49	51	38	41	45	49	53	55

Dvocijevne 4-redne ventilokonvektorske jedinice. Specifikacije

Tehnički podaci	Jedinice	SEC/F 1.4						SEC/F 2.4						SEC/F 3.4
Broj brzina		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Brzina protoka zraka	^m³ /h	105	125	150	175	195	220	145	170	220	250	295	340	185	235	270	325	385	440
Ukupni kapacitet hlađenja	kW	0,65	0,77	0,87	1,00	1,08	1,20	1,00	1,11	1,41	1,56	1,78	2,00	1,32	1,63	1,87	2,17	2,53	2,83
Razumni kapacitet hlađenja	kW	0,49	0,58	0,66	0,77	0,84	0,94	0,73	0,82	1,05	1,17	1,35	1,53	0,95	1,18	1,36	1,59	1,86	2,09
Kapacitet grijanja	kW	0,69	0,80	0,92	1,07	1,17	1,31	0,99	1,11	1,43	1,60	1,83	2,08	1,30	1,62	1,87	2,19	2,59	2,88
Pad tlaka vode (hlađenje)	kPa	1,9	2,5	3,2	4,0	4,7	5,6	4,9	6,1	9,1	11,0	13,9	17,2	3,7	5,3	6,7	8,8	11,5	14,1
Pad tlaka vode (grijanje)	kPa	1,7	2,2	2,8	3,7	4,3	5,3	4,0	4,9	7,6	9,3	11,8	14,8	2,8	4,2	5,4	7,1	9,8	11,5
Potrošnja energije	Z	16	19	21	25	29	33	14	16	22	26	32	40	15	20	25	32	41	49
Razina zvučne snage	dB(A)	32	34	36	39	42	45	30	33	40	43	47	51	31	36	40	45	49	52
Razina zvučnog tlaka*	dB(A)	23	25	27	30	33	36	21	24	31	34	38	42	22	27	31	36	40	43

Tehnički podaci	Jedinice	SEC/F 4.4						SEC/F 5.4						SEC/F 6.4
Broj brzina		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Brzina protoka zraka	^m³ /h	185	265	335	400	485	570	250	315	420	495	545	650	415	505	590	680	760	830
Ukupni kapacitet hlađenja	kW	1,31	1,81	2,25	2,62	3,08	3,50	1,77	2,17	2,79	3,21	3,49	4,03	2,79	3,34	3,81	4,31	4,71	5,04
Razumni kapacitet hlađenja	kW	0,94	1,32	1,65	1,93	2,30	2,63	1,28	1,58	2,04	2,36	2,58	3,01	2,03	2,45	2,81	3,20	3,52	3,79
Kapacitet grijanja	kW	1,28	1,80	2,27	2,64	3,14	3,62	1,71	2,10	2,74	3,16	3,46	4,01	2,82	3,39	3,90	4,46	4,92	5,31
Pad tlaka vode (hlađenje)	kPa	3,4	6,1	9,0	11,7	15,5	19,6	7,3	10,4	16,3	20,8	24,2	31,3	14,4	19,7	24,8	30,9	36,2	40,9
Pad tlaka vode (grijanje)	kPa	2,6	5,0	7,2	9,4	12,8	16,4	5,6	8,1	12,9	16,6	19,5	25,2	11,9	16,5	21,1	26,8	31,8	36,3
Potrošnja energije	Z	14	21	28	34	44	57	18 godina	22	32	39	46	61	37	46	55	67	78	88
Razina zvučne snage Lw	dB(A)	27	33	39	43	47	52	26	31	37	41	43	48	37	42	46	49	52	54
Razina zvučnog tlaka (*)Lp	dB(A)	18 godina	24	30	34	38	43	17	22	28	32	34	39	28	33	37	40	43	45

Tehnički podaci	Jedinice	SEC/F 7.4						SEC/F 8.4						SEC/F 9.4
Broj brzina		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Brzina protoka zraka	^m³ /h	445	535	630	735	840	925	510	655	815	1020	1100	1200	735	830	980	1210	1365	1500
Ukupni kapacitet hlađenja	kW	2,99	3,51	4,01	4,56	5,08	5,48	3,22	3,97	4,72	5,63	5,94	6,34	4,34	4,79	5,45	6,41	6,98	7,42
Razumni kapacitet hlađenja	kW	2,18	2,57	2,96	3,39	3,80	4,13	2,38	2,98	3,58	4,33	4,59	4,93	3,28	3,63	4,18	4,98	5,48	5,87
Kapacitet grijanja	kW	2,95	3,49	4,03	4,62	5,15	5,59	3,37	4,26	5,14	6,27	6,60	7,20	4,70	5,23	6,01	7,18	7,93	8,52
Pad tlaka vode (hlađenje)	kPa	9,5	12,5	15,9	20,0	24,2	27,7	9,6	14,0	19,0	26,0	28,6	32,2	8,9	10,6	13,4	17,8	20,7	23,2
Pad tlaka vode (grijanje)	kPa	7,5	10,1	13,1	16,6	20,1	23,2	8,5	12,8	17,9	24,9	27,8	31,7	8,3	10,0	12,8	17,6	20,9	23,7
Potrošnja energije	Z	44	54	66	79	92	103	47	62	81	105	116	130	78	92	108	134	152	176
Razina zvučne snage Lw	dB(A)	38	42	47	51	54	56	39	45	50	56	58	60	47	50	54	58	62	64
Razina zvučnog tlaka (*)Lp	dB(A)	29	33	38	42	45	47	30	36	41	47	49	51	38	41	45	49	53	55

Specifikacije se odnose na sljedeće radne parametre:
HLAĐENJE: Temperatura ulaznog zraka 27 °C (suhi termometar), +19 °C (vlažni termometar). Temperatura ulazne/izlazne vode +7/12 °C.
GRIJANJE: Temperatura ulaznog zraka +20 °C. Temperatura ulazne/izlazne vode +50/45 °C. Niska – Srednja – Visoka = Standardno dostupne brzine.
*Razina zvučnog tlaka je 9 dB(A) niža od razine zvučne snage i odnosi se na prostoriju volumena 100 m3 i vremenom refleksije zvuka od 0,5 s.

Težina SEC/F CV, CH-CVB jedinica

Model	Težina s pakiranjem (kg)									Težina bez pakiranja (kg)
	1	2	3	4	5	6	7	8	9	1	2	3	4	5	6	7	8	9
3	15,5	17,2	21,4	22,5	26,9	27,7	32,1	35,7	35,9	13,9	15,4	19,1	20,2	24,1	24,9	28,8	32,0	32,2
4	16,0	18,0	22,4	23,5	28,1	29,0	33,6	37,2	37,4	14,4	16,2	20,1	21,2	25,3	26,2	30,3	33,5	33,7

Težina SEC/F NC jedinica

Model	Težina s pakiranjem (kg)									Težina bez pakiranja (kg)
	1	2	3	4	5	6	7	8	9	1	2	3	4	5	6	7	8	9
3	12,2	13,6	17,1	18,1	21,9	22,8	27,0	30,2	30,4	10,6	11,8	15,3	16,3	19,6	20,5	24,2	27,1	27,3
4	12,7	14,4	18,1	19,1	23,1	24,1	28,5	31,7	31,9	11,1	12,6	16,3	17,3	20,8	21,8	25,7	28,6	28,8

Dostupni dizajni:

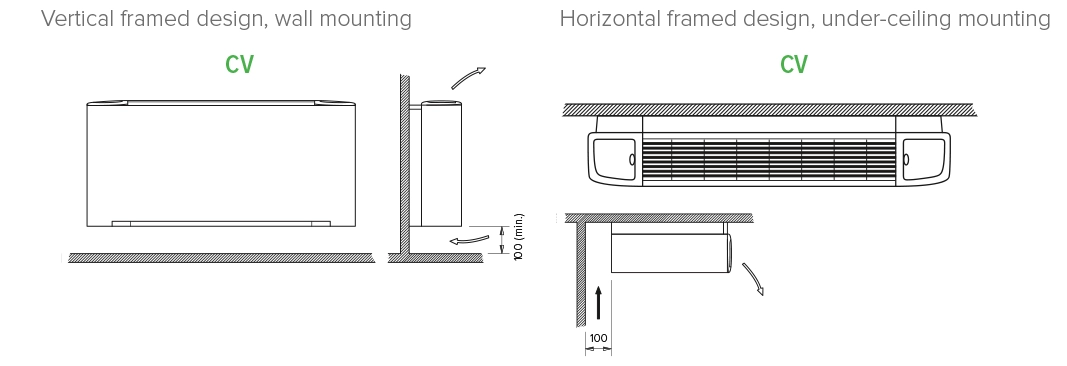

Ugradnja svestrane MyCond SEC/F serije ventilokonvektora.

Dostupni dizajni:

MyCond SEC/F Pregled svestranih ventilokonvektorskih jedinica koje nude prilagodljivost.

Dimenzije

Dimenzije SEC/F CV jedinica

MyCond SEC/F Dijagram dimenzija ventilokonvektora za regulaciju grijanja i hlađenja.

Dimenzije

Dimenzije SEC/F CH-CVB jedinica

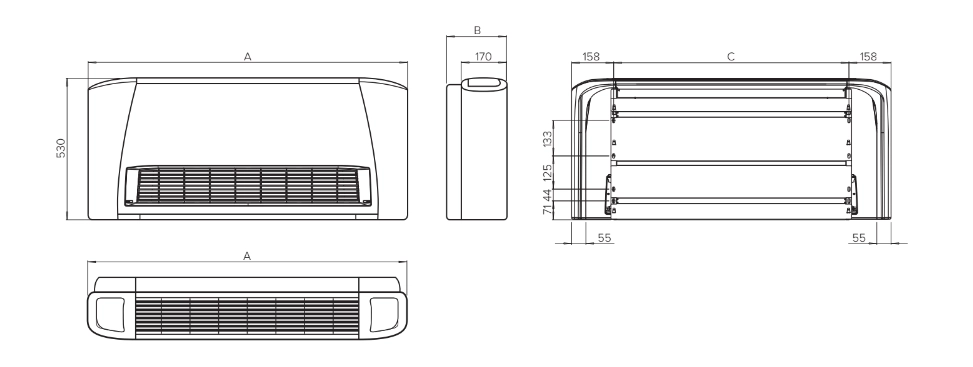

Dijagram koji prikazuje dimenzije MyCond SEC/F serije ventilokonvektorskih jedinica.

Model	Jedinice	1	2	3	4	5	6	7	8	9
A	mm	670	770	985	985	1200	1200	1415	1415	1415
B	mm	225	225	225	225	225	225	225	225	225
C	mm	354	454	669	669	884	884	1099	1099	1099

Dimenzije

Dimenzije SEC/F NC jedinica

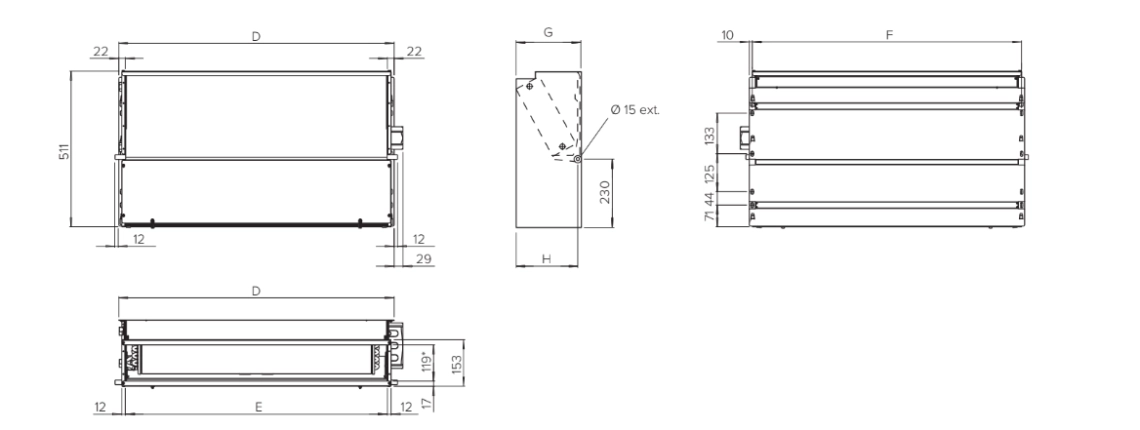

Dijagram koji prikazuje dimenzije MyCond SEC/F serije ventilokonvektora.

Model	Jedinice	1	2	3	4	5	6	7	8	9
D	mm	374	474	689	689	904	904	1119	1119	1119
E	mm	330	430	645	645	860	860	1075	1075	1075
F	mm	354	454	669	669	884	884	1099	1099	1099
G	mm	218	218	218	218	218	218	218	248	248
H	mm	205	205	205	205	205	205	205	235	235
