Ventilacijske jedinice s povratom energije serije MVS***-DW

Energetski štedljiva ventilacijska jedinica dizajnirana je za dovod filtriranog i zagrijanog svježeg zraka u prostoriju

Brzina protoka zraka: 300 ... 2600 m3/h

Želite kupiti ili imate pitanja?

Ventilacijske jedinice s povratom energije serije MVS***-DW

Mycond

Mycond MVS***-DW ventilatori za povrat energije izgrađeni su s visokoučinkovitim istosmjernim motorima bez četkica, potrošnja energije smanjena je do 70%, što rezultira značajnom uštedom energije.

Infografika vrijednosti svježeg zraka MyCond MVS***-DW

MyCond udoban zrak i energetska učinkovitost s ERV sustavom

MyCond MVS***-DW povrat zraka

Učinkovita ventilacija

Uređaj dovodi svježi zrak u prostoriju,
dok se ustajali unutarnji zrak ispuhuje van,
kako biste uživali u udobnosti prirodnog okruženja.

Visoko učinkovit oporavak energije

Tijekom ventilacije, ugrađeni visokoučinkoviti
izmjenjivač topline vraća preko 70% energije iz
ispušni zrak, koristeći ga za zagrijavanje usisanog svježeg zraka.

Energetska učinkovitost MyCond MVS***-DW

MyCond MVS***-DW niska razina buke

Potpuno tihi dizajn

Uređaj ima elegantan izgled s uredno oblikovanim
tijelo. Svaki zvuk rada savršeno je utišan zahvaljujući
mikroperforirana anehoična struktura s
izvrsna aerodinamička svojstva.

Filtriranje i pročišćavanje zraka

Dobro konstruirani filteri za zrak unutar uređaja učinkovito
ukloniti sve onečišćujuće tvari iz usisanog zraka
kako bi vam osigurali svjež i čist zrak.

MyCond MVS***-DW filtracija prašine

Sekcija izmjene topline MyCond MVS***-DW ventilacijske jedinice

Funkcija premošćivanja

Bypass funkcija omogućuje prirodnu ventilaciju
pod odgovarajućim klimatskim uvjetima, koji
može produžiti vijek trajanja grijača
izmjenjivač. Također, ovaj način rada omogućuje korištenje slobodnog hlađenja u proljeće/jesen i toplinu
odmrzavanje izmjenjivača zimi.

Zrakoprovni dizajn i jednostavno održavanje

Izmjenjivač topline spojen je putem lijevane šine i zabrtvljen posebnim mekim i gustim brtvama. Kao rezultat toga, može se ručno ukloniti i lako održavati, a istovremeno potpuno odvaja protok svježeg i otpadnog zraka kako bi se izbjeglo unakrsno onečišćenje.

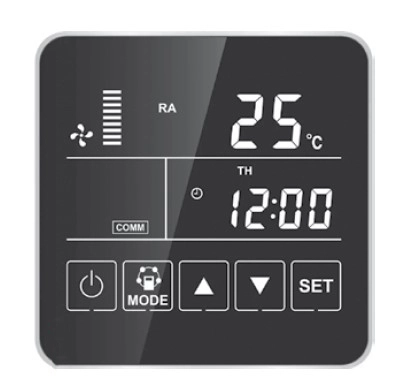

Upravljačka ploča ventilacijske jedinice MyCond MVS***-DW

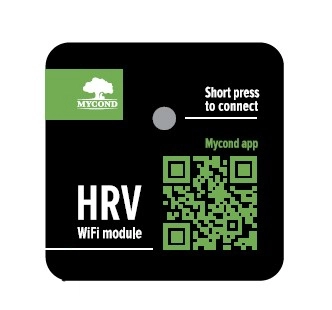

MyCond MVS***-DW HRV modul za upravljanje aplikacijama putem WiFi-ja

Ukupne performanse:

BLDC motori ventilatora
Dovod svježeg zraka (600 do 2600 ^m3 /h)
Povrat topline: do 75%
Oporavak vlage: do 65%
Filtriranje i pročišćavanje zraka
Tihi i pouzdani rad

Jedinice imaju standardni skup značajki:

Regulacija brzine ventilatora (10 brzina)
Četiri integrirana temperaturna senzora
Zaštita rekuperatora od smrzavanja
Sustav slobodnog hlađenja
Inteligentni sustav odmrzavanja rekuperatora
Upravljanje vanjskim električnim grijačem zraka
Tjedni timer
Integracija sa sustavom upravljanja zgradom

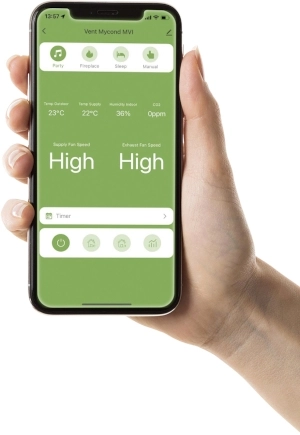

Mobilna aplikacija MyCond MVS***-DW za upravljanje ventilacijom putem pametnog telefona

MyCond MVS***-DW QR kod za preuzimanje aplikacije

Značajke:

Protok zraka u rasponu od 200 do 2000 ^m3 /h
Obnova energije
Izmjenjivač topline s križnim protokom
Tihi rad, istosmjerni motori
Novi filteri s aluminijskim kućištem
Jednostavna ugradnja na strop
Funkcija premošćivanja
Dizajn s visokim ESP-om

* Dostupno kao opcija

Veća učinkovitost s entalpijskim izmjenjivačem 3. generacije

Entalpijski izmjenjivač 3. generacije izrađen je od najnovije nanofiber strukture kako bi se osigurala veća učinkovitost. Materijali za izmjenu topline otporni su na plijesan i usporavaju vatru. U ovom kamperu ugrađen je križni entalpijski izmjenjivač, učinkovitost povrata topline do 82% zimi, a dopuštena izmjena vlage između svježeg i ispušnog zraka osigurava ugodnu unutarnju temperaturu i vlažnost.

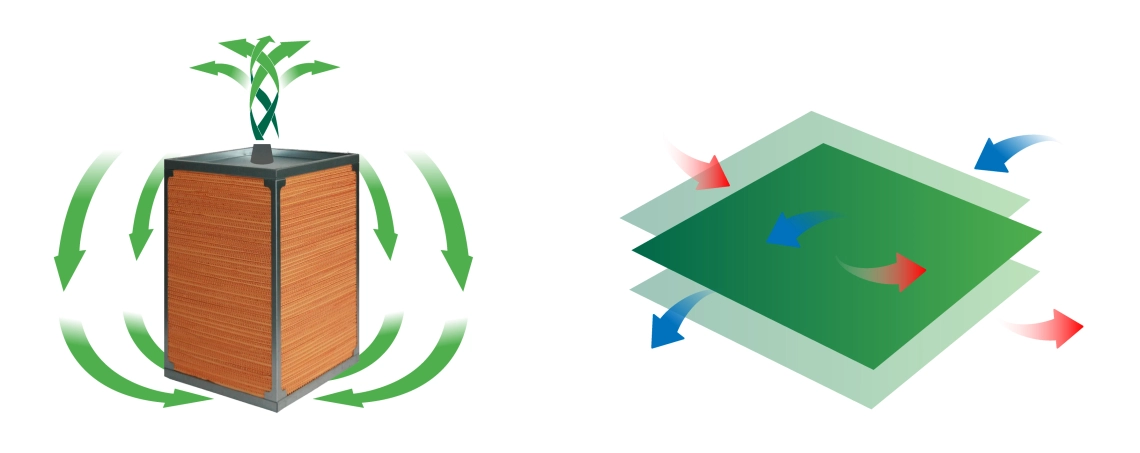

MyCond MVS***-DW ventilacija princip rada izmjenjivača topline topline i vlage

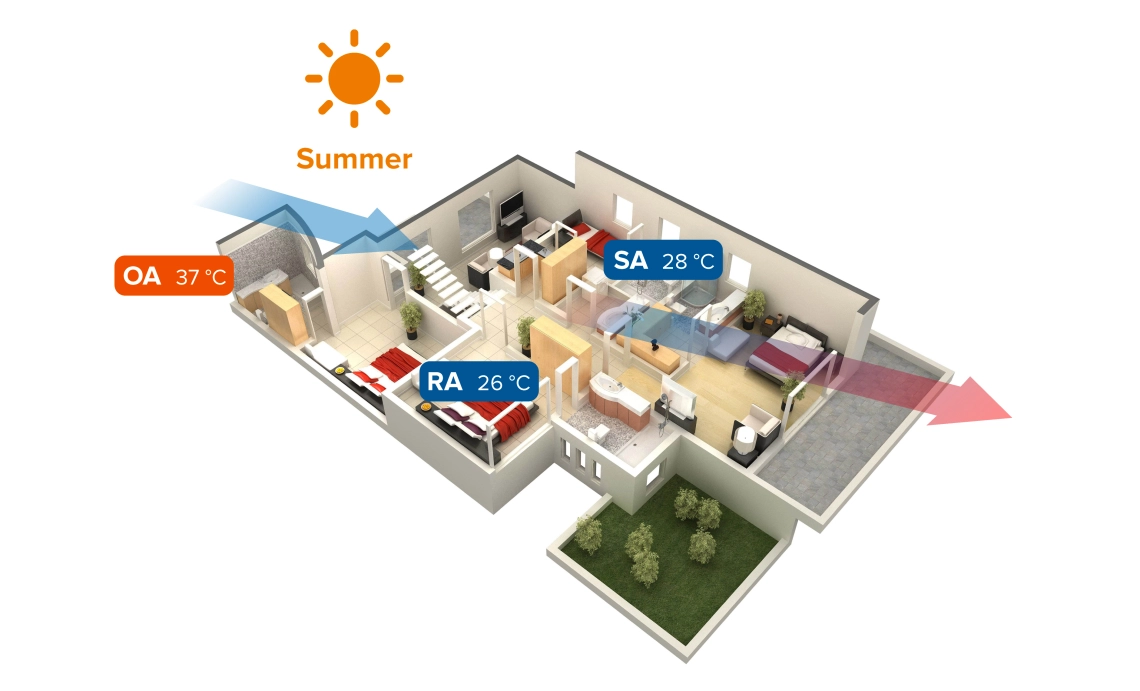

Ljeti sustav za povrat topline štedi električnu energiju na klimatizaciji vraćajući dio vanjske topline natrag van.

MyCond MVS***-DW ljetni način rada ventilacijskog sustava s povratom topline

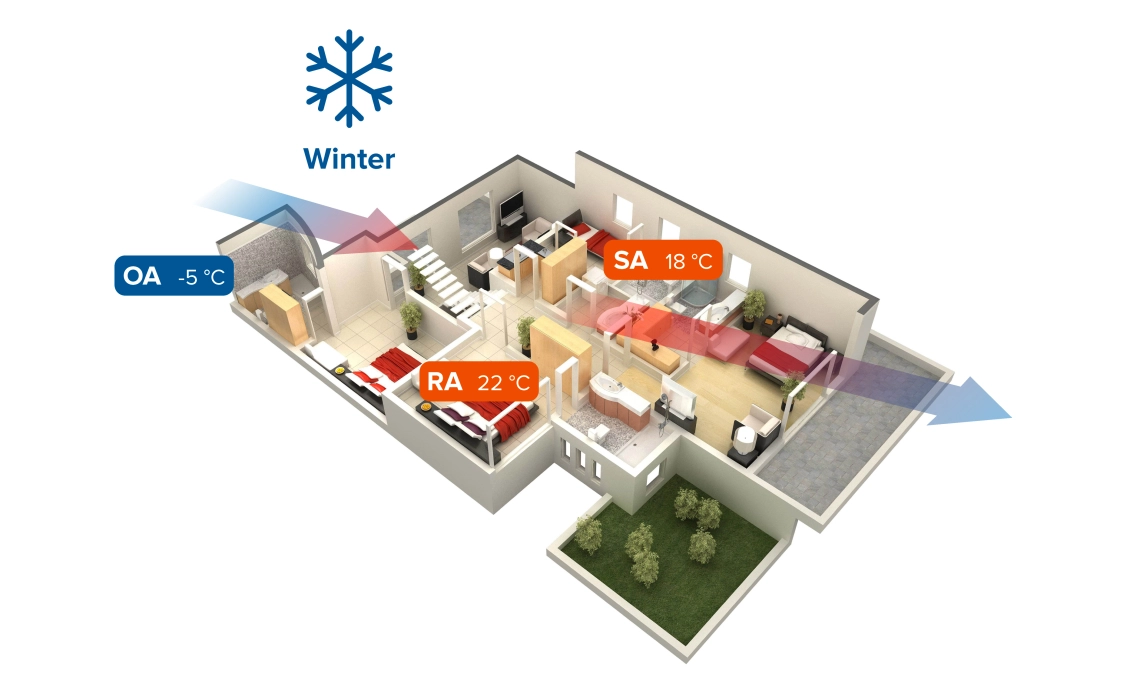

Zimi se dio unutarnje topline vraća u prostoriju, što omogućuje znatne uštede na grijanju prostora i zraka.

MyCond MVS***-DW zimski način rada ventilacijskog sustava s povratom topline

Podaci su dati kao referenca. Mnogo toga ovisi o vlažnosti unutarnjeg zraka, vanjskoj vlažnosti, toplinskoj izolaciji prostorije, toplinskoj izolaciji i duljini zračnih kanala itd.

Tehnički podaci	Jedinice	MVS400-DW	MVS500-DW	MVS700-DW	MVS900-DW	MVS1100-DW	MVS1400-DW	MVS1600-DW	MVS2200-DW	MVS2800-DW
Brzina protoka zraka	^m³ /h	300	400	600	800	1000	1300	1500	2000.	2600
Vanjski pritisak	Godišnje	85	88	97	100	86	90	72	77	81
Entalpijska učinkovitost, hlađenje	%	57-70	57-70	59-74	55-66	58-70	56-68	63-71	60-68	56-68
Entalpijska učinkovitost, grijanje	%	61-72	60-74	61-78	57-76	62-75	59-70	65-73	62-72	59-70
Učinkovitost prijenosa topline	%	68-82	69-83	70-83	68-83	70-83	70-83	76-80	76-82	70-83
Razina buke	dB(A)	34,5	37,5	39	41	42	43	50	51,5	53
Napon		220-240 V / 1 faza / 50 Hz
Ulazna snaga	Z	80	116	162	290	327	424	700	724	848
Kabel za napajanje	^mm²	3×1,5	3×1,5	3x1,5	3x1,5	3x1,5	3x1,5	3x1,5	3x1,5	3x1,5
Upravljački kabel	^mm²	2×0,5	2×0,5	2x0,5	2x0,5	2x0,5	2x0,5	2x0,5	2x0,5	2x0,5
Kontrola, standardna		Da (7-dnevni sat)
Upravljanje (BMS), Modbus		Da
Vrsta ventilatora		BLDC motor ventilatora
Brzina ventilatora (dovodni zrak)		10-brzinska kontrola ventilatora
Brzina ventilatora (ispušni zrak)		10-brzinska kontrola ventilatora
Zaobići		Da (automatski unutar podesivog raspona)
Odmrzavanje		Da (automatski unutar podesivog raspona)
Kontrola ^CO2		Dodatni senzor (uključivanje/isključivanje unutar podesivog raspona)
Izlazni kontakti alarma greške		Da	Da	Da	Da	Da	Da	Da	Da	Da
Gašenje požara		Da	Da	Da	Da	Da	Da	Da	Da	Da
Težina	kg	25	31	34	53	61	71	106	122	142
Dimenzije: DxŠxV	mm	744×599×270	744×599×270	867 × 902 × 280	1134×884×388	1134 × 1134 × 388	1193 × 1243 × 388	1134 × 884 × 776	1134 × 1134 × 776	1193 × 1243 × 776
Promjer spojnog kanala	mm	150	150	200	250	250	250	650×280	650×280	650×280

Dimenzije

Ventilacijske jedinice MVS400-DW – MVS500-DW

Model	A	B	C	E	F	G	Ja	K.	M	S
MVS400-DW	599	744	100	675	657	19	315	111	270	Ø144
MVS500-DW	804	744	100	675	862	19	480	111	270	Ø144

MyCond MVS***-DW Ukupne dimenzije - 1

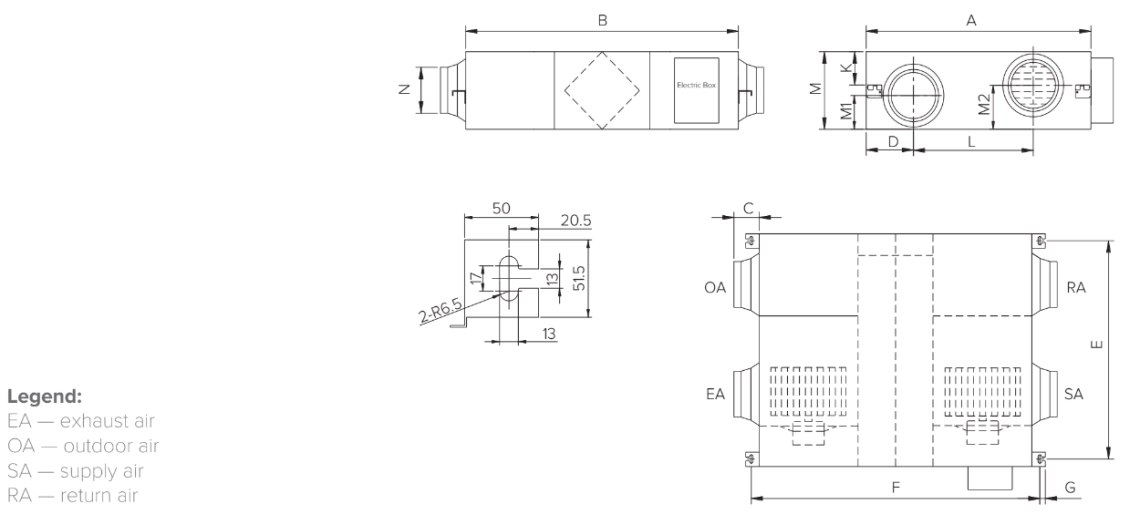

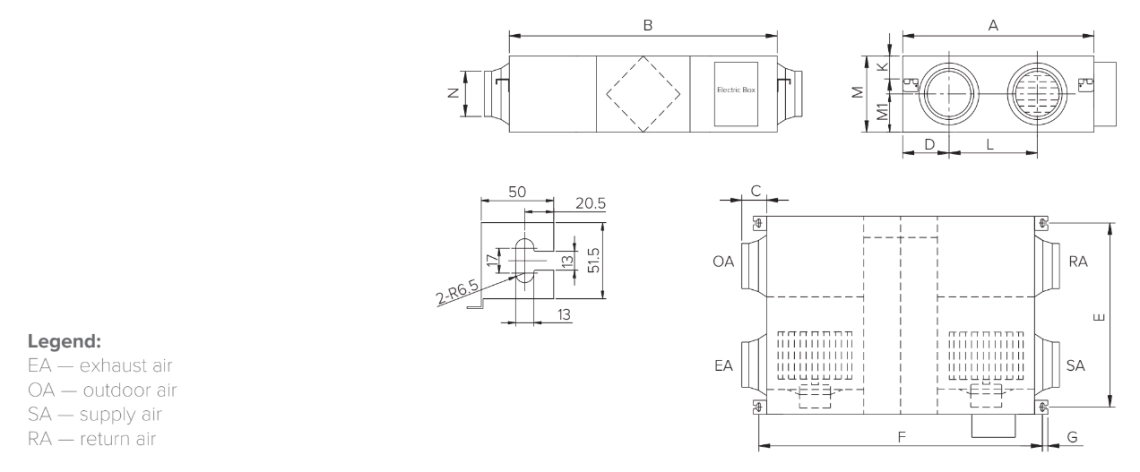

Dimenzije

Ventilacijske jedinice MVS700-DW – MVS1100-DW

Model	A	B	C	D	E	F	G	L	K.	M	M1	S
MVS700-DW	902	867	107	197	833,5	922	20,5	451,5	115,5	280	139,5	Ø194
MVS900-DW	884	1134	85	202	818	1189	20,5	378	128	388	194	Ø242
MVS1100-DW	1134	1134	85	202	1068	1189	20,5	628	128	388	194	Ø242
