Ventilacijske jedinice za povrat energije serije MV***IW

Ventilacijske jedinice s povratom energije tvrtke MYCOND dizajnirane su za pružanje maksimalne udobnosti u prostoriji klimatizacijom ulaznog zraka toplinom i vlagom dobivenim iz ispušnog zraka, čime se znatno smanjuju troškovi hlađenja ili grijanja prostora.

Brzina protoka zraka: 200 ... 3000 m3/h

Želite kupiti ili imate pitanja?

Ventilacijske jedinice za povrat energije serije MV***IW

Mycond

MVI serija

Dovod svježeg zraka kroz rekuperator za način rada s povratom topline ili izravno za bypass način rada.

Ukupne performanse:

Dovod svježeg zraka (200 do 3000 ^m3 /h)
Povrat topline: do 75%
Oporavak vlage: do 65%
Filtriranje i pročišćavanje zraka
Tihi i pouzdani rad

Jedinice imaju standardni skup značajki:

Regulacija brzine ventilatora
Četiri integrirana temperaturna senzora
Zaštita od smrzavanja izmjenjivača topline
Sustav slobodnog hlađenja
Inteligentni sustav odmrzavanja izmjenjivača topline
Upravljanje vanjskim električnim grijačem zraka
Tjedni timer
Integracija sa sustavom upravljanja zgradom

* Dostupno kao opcija

Ljeti sustav za povrat topline štedi električnu energiju na klimatizaciji vraćajući dio vanjske topline natrag van.

MyCond MV***I-W ljetna shema ventilacije s povratom topline

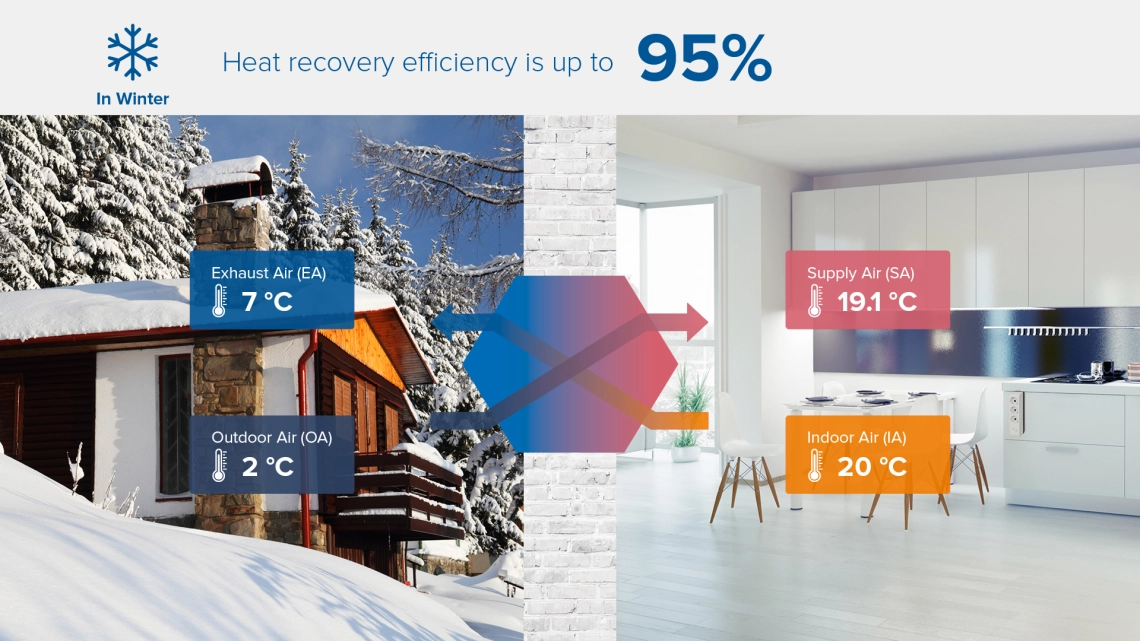

Zimi se dio unutarnje topline vraća u prostoriju, što omogućuje znatne uštede na grijanju prostora i zraka.

MyCond MV***I-W zimski sustav ventilacije s povratom topline

Podaci su dati kao referenca. Mnogo toga ovisi o vlažnosti unutarnjeg zraka, vanjskoj vlažnosti, toplinskoj izolaciji prostorije, toplinskoj izolaciji i duljini zračnih kanala itd.

Tehnički podaci		Jedinice	MV1500I-W	MV2000I-W	MV2500I-W	MV3000I-W
Brzina protoka zraka	visoko	^m³ /h	1500	2000.	2500	3000
	medij	^m³ /h	1500	2000.	2500	3000
	nisko	^m³ /h	1000	1200	2000.	2500
Vanjski pritisak	visoko medij	Godišnje Godišnje	163 135	176 132	200 170	210 180
	nisko	Godišnje	84	1110	140	150
Iskorist entalpije, hlađenje	visoko medij	% %	66 66	62 62	61 61	60 60
	nisko	%	69	65	64	63
Iskorist entalpije, grijanje	visoko medij	% %	70 70	71 71	70 70	69 69
	nisko	%	74	73	72	71
Prijenos topline učinkovitost	visoko medij	% %	71 71	71 71	70 70	70 70
	nisko	%	74	74	73	73
Razina buke	visoko medij	dB(A) dB(A)	51 49	53 51	55 52	57 54
	nisko	dB(A)	46	49	50	51
Napon		V	220-240 V / 1 faza / 50 Hz
Potrošnja energije		Z	485/740/785	650/980/1020	940/1250/1300	1400./1870./1950.
Radna struja		A	2,3/3,6/3,8	3,0/4,6/4,8	4,5/6,0/6,3	6,5/8,7/9,0
Ulazna snaga		Z	485/740/785	650/980/1020	940/1250/1300	1400./1870./1950.
Kabel za napajanje		^mm²	3x1,5			3x2,5
Upravljački kabel		^mm²	2×0,5
Kontrola, standardna			Da (7-dnevni sat)
Upravljanje (BMS), Modbus			Da
Vrsta ventilatora			Motor ventilatora klima uređaja
Brzina ventilatora (dovodni zrak)			3-brzinska kontrola ventilatora
Brzina ventilatora (ispušni zrak)			3-brzinska kontrola ventilatora
Zaobići			Da (automatski unutar podesivog raspona)
Odmrzavanje			Da (automatski unutar podesivog raspona)
Kontrola CO2			Dodatni senzor (uključivanje/isključivanje unutar podesivog raspona)
Izlazni kontakti alarma greške			Da
Gašenje požara			Da
Težina		kg	110	112	130	142
Dimenzije	visoko	mm	1250	1250	1524.	1624.
	medij	mm	1200	1200	1400	1500
	zakon	mm	520	520	580	650
Promjer spojnog kanala		mm	380x230-400x320		350x273-500x350	398x285-500x350

Dimenzije

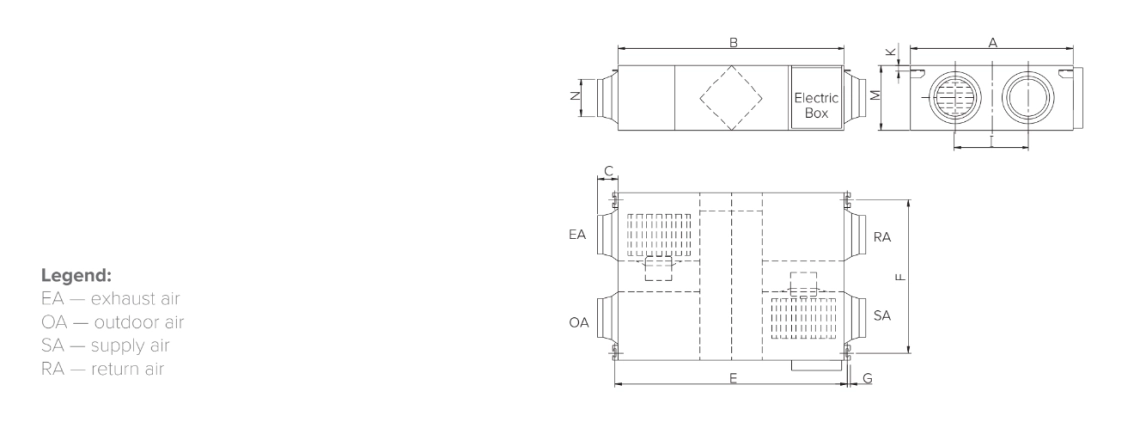

Ventilacijske jedinice MV200I-W – MV600I-W

Model	A	B	C	E	F	G	Ja	K.	M	S	Izvršni direktor	Reumatoidni artritis	Osiguranje kvalitete	Južna Afrika
MV200I-W	580	666	100	725	510	19	290	20	264	Ø144	150	150	150	150
MV400I-W	804	744	100	675	862	19	480	111	270	Ø144	150	150	150	150
MV600I-W	904	824	107	754	960	19	500	111	270	Ø194	200	200	200	200

Sve mjere su u milimetrima.

MyCond MV***I-W Ukupne dimenzije - 1

Dimenzije

Ventilacijske jedinice MV900I-W – MV1100I-W

Model	L	L1	Z	W1	H	H1	S	C	D	E	F	G	Izvršni direktor	Reumatoidni artritis	Osiguranje kvalitete	Južna Afrika
MV900I-W	1126	1056	834	891	388	169	Ø242	86	157	152	436	21	250	250	250	250
MV1100I-W	1129	1060	1216	1273	388	171	Ø242	86	147	152	621	21	250	250	250	205

Sve mjere su u milimetrima.

MyCond MV***I-W Ukupne dimenzije - 2

Dimenzije

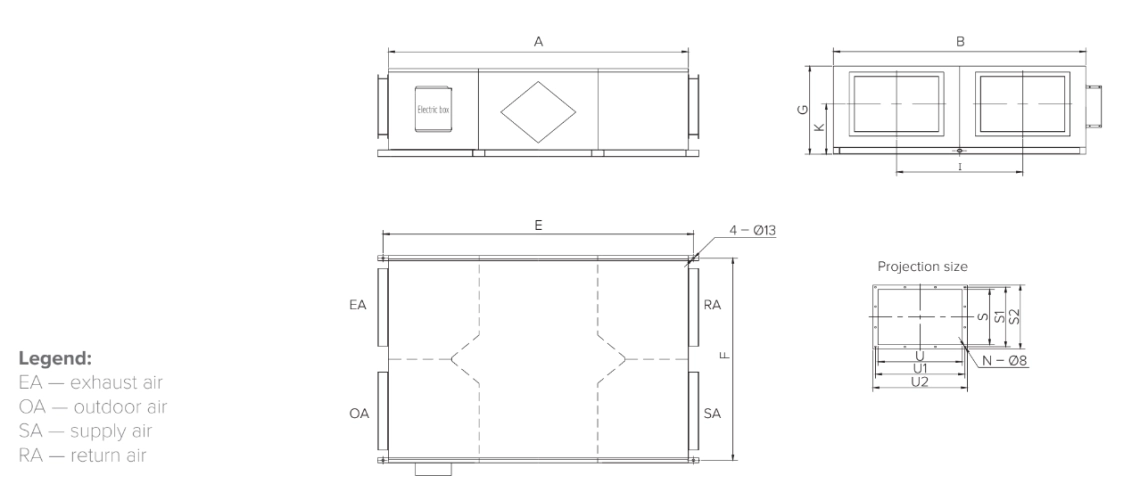

Ventilacijske jedinice MV1500I-W – MV3000I-W

Model	A	B	E	F	G	Ja	J	K.	V	V1	V2	Z	W1	W2	S	S1	S2	U	U1	U2	M	S
MV1500I-W	1250	1200	1300	1170	520	600	338,5	300	230	255	280	308	333	358	320	345	370	400	425	450	10	12
MV2000I-W	1250	1200	1300	1170	520	600	338,5	300	230	255	280	308	333	358	320	345	370	400	425	450	10	12
MV2500I-W	1524.	1400	1574.	1370	580	700	334	335	273	298	323	350	375	400	350	375	400	500	525	550	10	12
MV3000I-W	1624.	1500	1674.	1470. godine	650	750	400	405	285	310	335	373	398	423	350	375	400	500	525	550	10	12
