Zidne ventilokonvektorske jedinice serije FHW

Nova serija zidnih ventilatorskih konvektora Silver Glass Wall dizajnirana je za iznimne interijere. Izvrsna je za sve vrste životnih prostora i male uredske prostore. Modeli su dizajnirani u modernom stilu kako bi se uklopili u bilo koji interijer ili bili što diskretniji.

Kapacitet hlađenja: 1,23 ... 3,76 kW

Kapacitet grijanja: 1,34 ... 4,28 kW

Želite kupiti ili imate pitanja?

Mycond

Zidne ventilokonvektorske jedinice

FHW ventilokonvektorske jedinice mogu se spojiti na Modbus mrežu, što će vam omogućiti povezivanje sa sustavom pametnog doma i automatizaciju kontrole klime u kući.

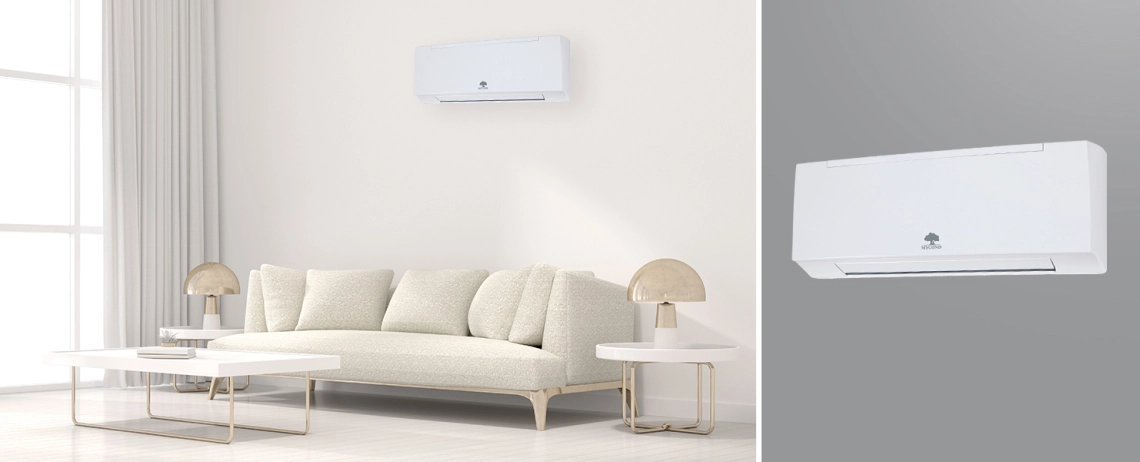

MyCond FHW Zidna ventilokonvektorska jedinica za učinkovitu regulaciju zraka.

MyCond FHW Zidna ventilokonvektorska jedinica u modernom interijeru.

Prednosti Mycond zidnih ventilokonvektorskih jedinica:

U kućište se mogu ugraditi opcionalni 2/3-putni ventil i pumpa kondenzata.
Opcionalni BLDC motor ventilatora.
Opcionalni električni grijač.

Konfiguracija opreme:

FWH-1 bez upravljačke ploče (potreban je vanjski termostat)
FWH-T1 s upravljačkom pločom i IR prijemnikom (IR daljinski upravljač uključen)
FHW-MB1 s upravljačkom pločom i Modbus modulom (IR daljinski upravljač kao opcija)

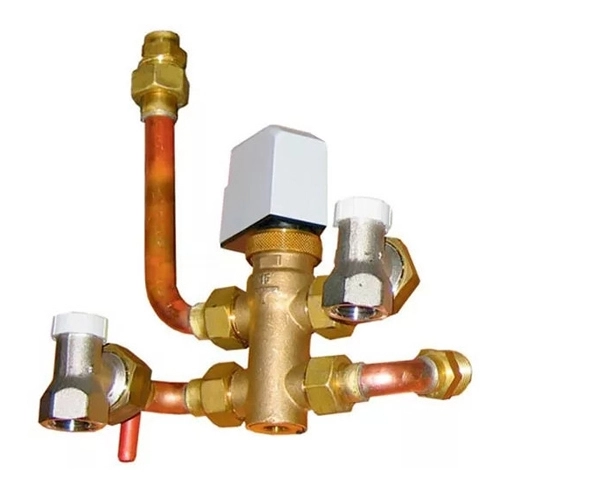

MyCond FHW Vertikalni instalacijski komplet za ventilokonvektore.

MyCond FHW Dijagram komponenti zidne ventilokonvektorske jedinice.

Zidne ventilokonvektorske jedinice serije MyCond FHW spojene u Modbus mrežu.

Tehnički podaci	Jedinice	FHW1						FHW2
Broj brzina		1	2	3	4	5	6	1	2	3	4	5	6
		min.	prosjek		maks.			min.		prosjek.		maks.
Brzina protoka zraka	m3/h	205	270	340	375	470	500	250	305	365	400	480	545
Ukupni kapacitet hlađenja	kW	1,23	1,49	1,74	1,85	2,13	2,20	1,42	1,62	1,82	1,93	2,16	2,32
Razumni kapacitet hlađenja	kW	0,91	1,13	1,34	1,44	1,70	1,77	1,06	1,23	1,41	1,51	1,73	1,89
Kapacitet grijanja	kW	1,34	1,68	2,02	2,18	2,58	2,71	1,58	1,85	2,13	2,29	2,62	2,88
Gubitak tlaka (hlađenje)	kPa	4,8	6,8	9,0	10,1	12,9	13,8	6,2	7,9	9,8	10,8	13,2	15,1
Gubitak tlaka (grijanje)	kPa	4,5	6,8	9,4	10,8	14,7	15,9	6,1	8,1	10,4	11,8	15,1	17,8
Potrošnja energije	Z	12	14	17	18 godina	24	30	12	14	18 godina	20	24	32
Razina zvučne snage	dB(A)	35	41	46	48	52	53	39	43	47	49	53	55
Razina zvučnog tlaka (*)	dB(A)	26	32	37	39	43	44	30	34	38	40	44	46

Tehnički podaci	Jedinice	FHW3						FHW4
Broj brzina		1	2	3	4	5	6	1	2	3	4	5	6
		min.	prosjek		maks.				min.		prosjek		maks.
Brzina protoka zraka	^m³ /h	280	375	480	545	730	780	300	440	500	610	675	790
Ukupni kapacitet hlađenja	kW	1,87	2,30	2,75	3,00	3,59	3,73	1,97	2,60	2,83	26,7	3,43	3,76
Razumni kapacitet hlađenja	kW	1,33	1,67	2,03	2,24	2,77	2,90	1,41	1,91	2,10	2,44	2,62	2,93
Kapacitet grijanja	kW	1,89	2,37	2,93	3,23	4,04	4,24	2,00	2,73	3,02	3,53	3,80	4,28
Gubitak tlaka (hlađenje)	kPa	11,2	16,2	22,5	26,3	36,4	39,1	14,1	23,0	27,2	34,0	38,5	45,1
Gubitak tlaka (grijanje)	kPa	9,1	13,8	20,1	24,1	35,9	39,2	12,7	22,2	26,7	35,2	40,4	49,8
Potrošnja energije	Z	16	21	26	29	38	46	17	23	27	32	35	48
Razina zvučne snage	dB(A)	35	40	45	48	55	57	36	43	46	51	54	57
Razina zvučnog tlaka (*)	dB(A)	26	31	36	39	46	48	27	34	37	42	45	48

Specifikacije se odnose na sljedeće radne parametre:
HLAĐENJE. Temperatura ulaznog zraka: +27 °C (suhi termometar) +19 °C (vlažni termometar) Temperatura ulazne/izlazne vode: +7/12 °C
GRIJANJE. Temperatura ulaznog zraka +20 °C. Temperatura ulazne/izlazne vode: +50/45 °C.
* Razina zvučnog tlaka je 9 dB(A) niža od razine zvučne snage i odnosi se na prostoriju volumena 100 m3 i vremenom refleksije zvuka od 0,5 s.

Način instalacije

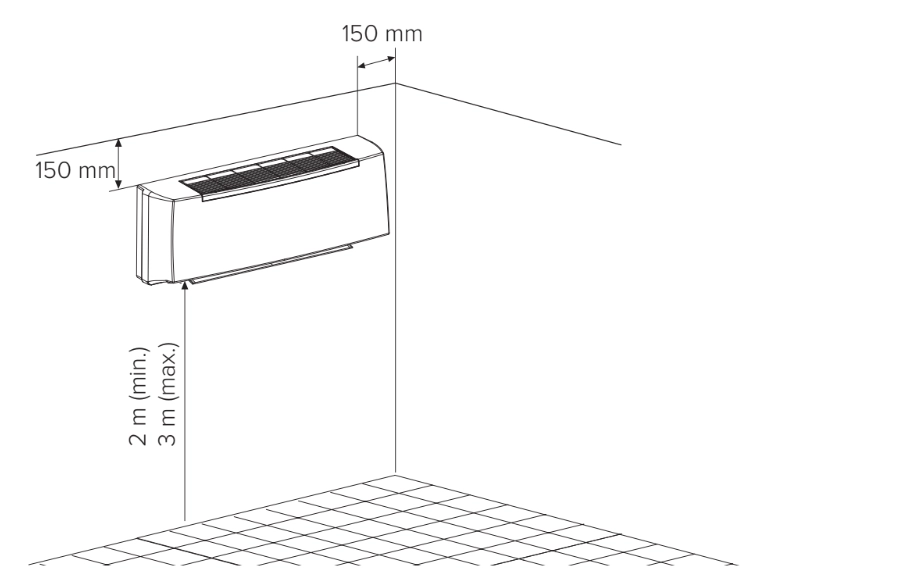

MyCond Ilustracija metode montaže FHW ventilokonvektorskih jedinica na zid.

Dimenzije

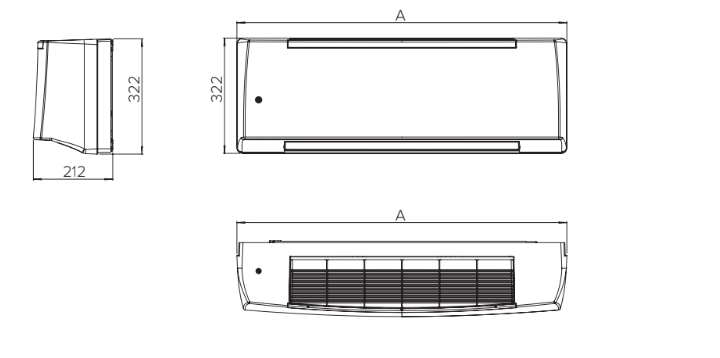

Opći dogovor

MyCond FHW Zidne ventilokonvektorske jedinice s Modbus upravljanjem za pametnu kućnu automatizaciju.

Udaljenosti ugradnje

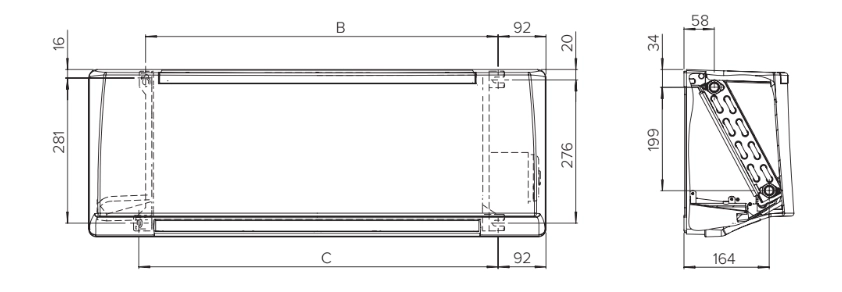

MyCond FHW Zidna ventilokonvektorska jedinica prikladna za integraciju s pametnim domom.

Udaljenosti ugradnje

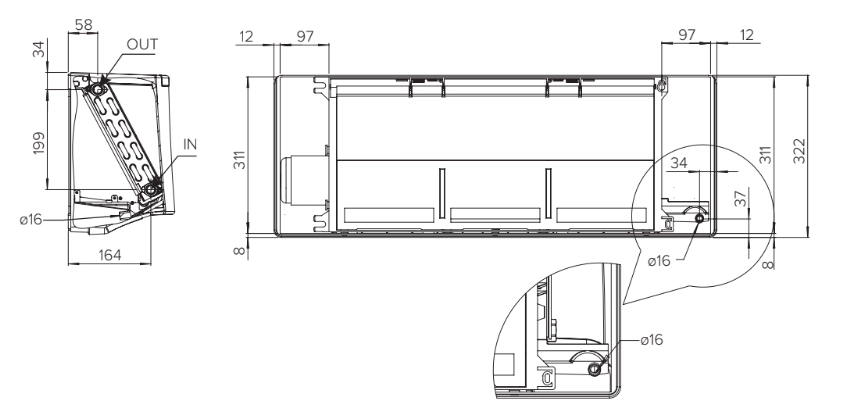

MyCond Dimenzije zidnih ventilokonvektorskih jedinica iz serije FHW.

Dimenzije FHW jedinica

Model	A	B	C
FHW1	880	678	691
FHW2	880	678	691
FHW3	1185	983	996
FHW4	1185	983	996

Težina FHW jedinica

Model	Neto težina (kg)
	FHW 1	FHW 2	FHW 3	FHW 4
Bez ventila	12	12	16	16
S ventilom	13	13	17	17
