4-smjerne kasetne ventilokonvektorske jedinice serije MCFK-T2

Kasetna ventilokonvektorska jedinica postavlja se na strop, čime ne zauzima dragocjeni prostor na zidovima i ne narušava dizajn interijera. Ova vrsta se najčešće koristi u poslovnim prostorima s ne previsokim stropovima.

Kapacitet hlađenja: 2,4 ... 12,6 kW

Kapacitet grijanja: 3,7 ... 18,9 kW

Želite kupiti ili imate pitanja?

Mycond

Kasetne ventilokonvektorske jedinice

Širok raspon kapaciteta hlađenja i grijanja omogućuje im korištenje u prostorima bilo koje veličine. A elegantan stilski dizajn ukrasne ploče odgovarat će svakom interijeru.

MyCond MCFK-T2 Moderni 4-smjerni kasetni ventilokonvektor energetski učinkovitog dizajna.

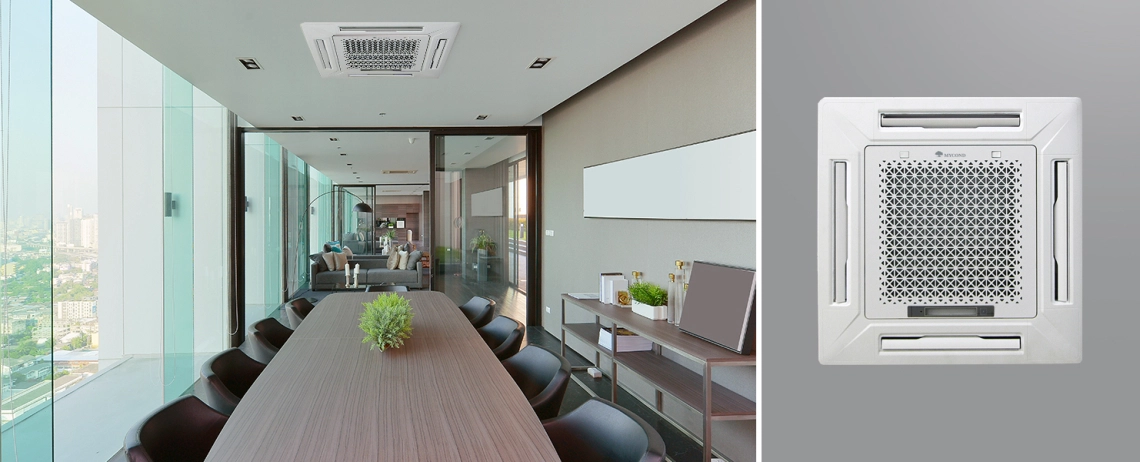

MyCond MCFK-T2 stropna kasetna ventilokonvektorska jedinica za učinkovitu distribuciju zraka.

Karakteristike i prednosti:

Zbog kompaktnog kućišta (570 x 570 mm), uređaj se može ugraditi u standardne sustave spuštenih stropova koristeći modul 600 x 600.
4-smjerni sustav distribucije zraka omogućuje ravnomjerno hlađenje ili grijanje prostorije bez stvaranja propuha i nelagode
Revolucionarni dizajn centrifugalnog ventilatora osigurava tihi rad i visok protok zraka
Optimizirani izmjenjivač topline osigurava visoku učinkovitost hlađenja i grijanja

Snažna drenažna pumpa osigurava vodeni tlak do 1200 mm
Visokoučinkoviti filter s filterskim elementom od sintetičkih vlakana za još svježiji i čišći zrak
Otvor za usis svježeg zraka

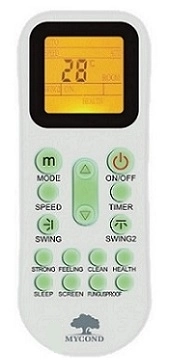

IR daljinski upravljač ima jednostavno programiranje s lako čitljivim tipkama za upravljanje. Udoban i lagan dizajn čini ga savršenim za svakodnevnu upotrebu.

MyCond MCFK-T2 Elegantna i energetski učinkovita 4-smjerna kasetna ventilokonvektorska jedinica.

Tehnički podaci	Jedinice	MCFK-03T2	MCFK-04T2	MCFK-05T2	MCFK-06T2
Protok zraka, H/M/L	^m³ /h	510/440/360	680/580/480	850/730/600	1020/765/510
Ukupni kapacitet hlađenja, V/M/L	kW	3,3/2,8/2,4	3,9/3,4/2,8	4,5/3,6/3,1	5,4/4,6/3,5
Kapacitet grijanja, H/M/L	kW	4,8/4,2/3,7	5,8/5,1/4,5	6,8/5,9/5,2	8,1/6,9/5,3
Radna struja	A	0,23	0,27	0,31	0,41
Razina buke	dB(A)	39	42	44	44
Brzina protoka vode	kg/h	620	700	940	1150
Pad tlaka u izmjenjivaču topline	kPa	26	27	29	31
Tip ventilatora/motora		Centrifugalni ventilator / kolektorski elektromotor
Izolacija		Klasa B	Klasa B	Klasa B	Klasa B
Napajanje		220-230 V / 1 faza / 50 ili 60 Hz
Potrošnja snage motora	Z	55	62	75	90
Izmjenjivač topline		Bakrene cijevi s aluminijskim rebrima, 2 reda
Maks. radni tlak	MPa	1,6	1,6	1,6	1,6
Dovodna/odvodna cijev za vodu	mm	DN20, 3/4”	DN20, 3/4”	DN20, 3/4”	DN20, 3/4”
Cijev za kondenzat	mm	DN20, 3/4”	DN20, 3/4”	DN20, 3/4”	DN20, 3/4”
Dimenzije jedinice	mm	570x570x260	570x570x260	570x570x260	835x835x240
Dimenzije panela	mm	650x650x55	650x650x55	650x650x55	950x950x55
Dimenzije pakirane jedinice	mm	650x650x290	650x650x290	650x650x290	910x910x310
Dimenzije pakirane ploče	mm	710x710x80	710x710x80	710x710x80	1000x1000x100
Neto težina, jedinica	kg	18 godina	18 godina	18 godina	24
Neto težina, panel	kg	3	3	3	5
Težina pakirane jedinice	kg	20,3	20,3	20,3	28
Težina pakiranog panela	kg	5	5	5	7

Tehnički podaci	Jedinice	MCFK-08T2	MCFK-10T2	MCFK-12T2	MCFK-14T2
Protok zraka, H/M/L	^m³ /h	1360/1020/680	1700/1275/850	2040/1530/1020	2380/1785/1190
Ukupni kapacitet hlađenja, V/M/L	kW	7,2/6,2/4,7	9,1/7,7/5,9	10,8/9,2/7,1	12,6/10,7/8,2
Kapacitet grijanja, H/M/L	kW	10,8/9,2/7,0	13,5/11,5/8,8	16,2/13,8/10,5	18,9/16,1/12,3
Radna struja	A	0,59	0,67	0,84	0,98
Razina buke	dB(A)	45	48	50	51
Brzina protoka vode	kg/h	1400	1680. godine	1820.	2245
Pad tlaka u izmjenjivaču topline	kPa	34	36	39	42
Tip ventilatora/motora		Centrifugalni ventilator / kolektorski elektromotor
Izolacija		Klasa B	Klasa B	Klasa B	Klasa B
Napajanje		220-230 V / 1 faza / 50 ili 60 Hz
Potrošnja snage motora	Z	131	145	186	225
Izmjenjivač topline		Bakrene cijevi s aluminijskim rebrima, 2 reda
Maks. radni tlak	MPa	1,6	1,6	1,6	1,6
Dovodna/odvodna cijev za vodu	mm	DN20, 3/4”	DN20, 3/4”	DN20, 3/4”	DN20, 3/4”
Cijev za kondenzat	mm	DN20, 3/4”	DN20, 3/4”	DN20, 3/4”	DN20, 3/4”
Dimenzije jedinice	mm	835x835x240	835x835x280	835x835x280	835x835x280
Dimenzije panela	mm	950x950x55	950x950x55	950x950x55	950x950x55
Dimenzije pakirane jedinice	mm	910x910x310	910x910x350	910x910x350	910x910x350
Dimenzije pakirane ploče	mm	1000x1000x100	1000x1000x100	1000x1000x100	1000x1000x100
Neto težina, jedinica	kg	25,5	26,5	28	28
Neto težina, panel	kg	5	5	5	5
Težina pakirane jedinice	kg	29	31	32,5	32,5
Težina pakiranog panela	kg	7	7	7	7

Nazivni uvjeti ispitivanja:
Hlađenje: temperatura ulaznog zraka +27 °C DB / +19,5 °C WB, temperatura ulazne vode +7 °C, temperatura izlazne vode +12 °C.
Grijanje: temperatura ulaznog zraka +21 °C, temperatura ulazne vode +60 °C, isti protok vode kao u načinu hlađenja.
Razina zvučnog tlaka mjerena je u zvučno izoliranoj prostoriji, s referentnom točkom na 1,5 m ispod vertikalne osi uređaja.

Dimenzije

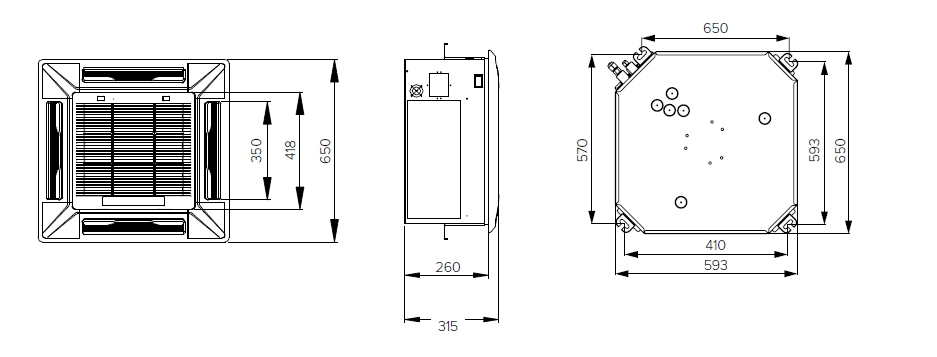

Izgled i dimenzije ventilokonvektorskih jedinica MCFK 03\04\05

MyCond MCFK-T2 Kompaktna stropna ventilokonvektorska jedinica za učinkovitu distribuciju zraka.

Dimenzije

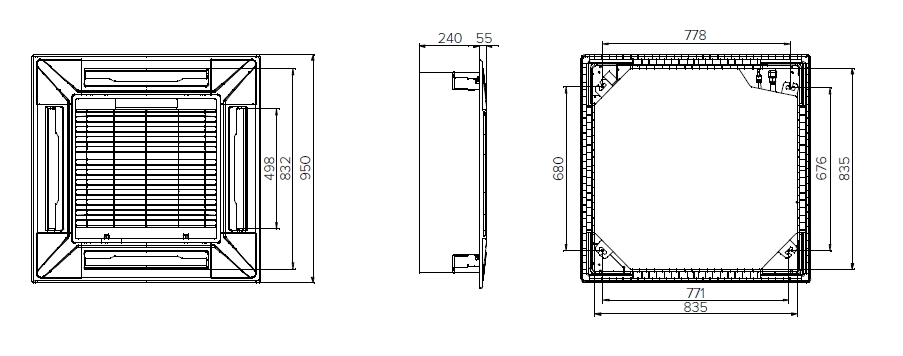

Izgled i dimenzije ventilokonvektorskih jedinica MCFK 06/08

MyCond MCFK-T2 Kompaktna 4-smjerna kasetna ventilokonvektorska jedinica

Dimenzije

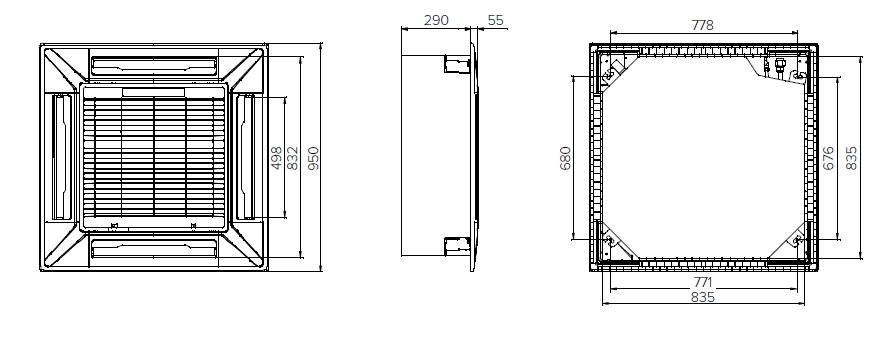

Izgled i dimenzije ventilokonvektorskih jedinica MCFK 10/12/14

MyCond MCFK-T2 Elegantni dizajn 4-smjerne kasetne ventilokonvektorske jedinice za strop.

Komponente*

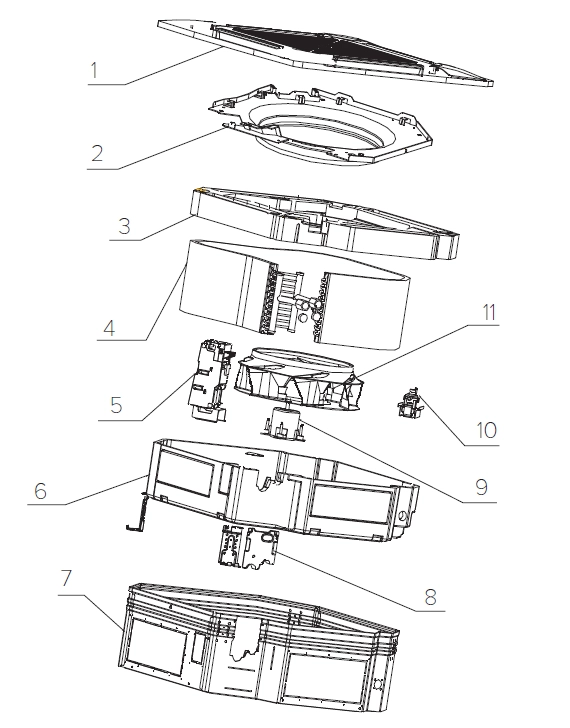

MyCond Shematski prikaz 4-smjernih kasetnih ventilokonvektorskih jedinica iz serije MCFK-T2.

Legenda:

1 – Dekorativna ploča s filterom
2 – Ploča za podešavanje protoka zraka
3 – Posuda za odvodnju
4 – Izmjenjivač topline
5 – Upravljačka kutija
6 – Materijal za izolaciju grijača
7 – Glavni dio
8 – Pričvršćivanje cijevi
9 – Motor ventilatora
10 – Drenažna pumpa
11 – Ventilator

* Komponente se mogu razlikovati ovisno o modelu. Ovaj shematski crtež odnosi se na modele MCFK 10/12/14.
