4-smjerni kasetni ventilatorski konvektori serije MCFK-A2/4

Idealno za prostore gdje su estetika i tišina od najveće važnosti. Glatka i ravnomjerna raspodjela zraka stvara prirodnu mikroklimu. Tehnologija koja radi za vas, tiho i savršeno.

Kapacitet hlađenja: 2 ... 17,6 kW

Kapacitet grijanja: 2,8 ... 25,5 kW

Želite kupiti ili imate pitanja?

4-smjerni kasetni ventilatorski konvektori serije MCFK-A2/4

Mycond

Kasetne ventilokonvektorske jedinice

Zbog širokog raspona kapaciteta hlađenja i grijanja, ovi ventilatorski konvektori mogu se koristiti u prostorijama bilo koje veličine, a moderan, elegantan dizajn dekorativne ploče uklopit će se u svaki interijer.

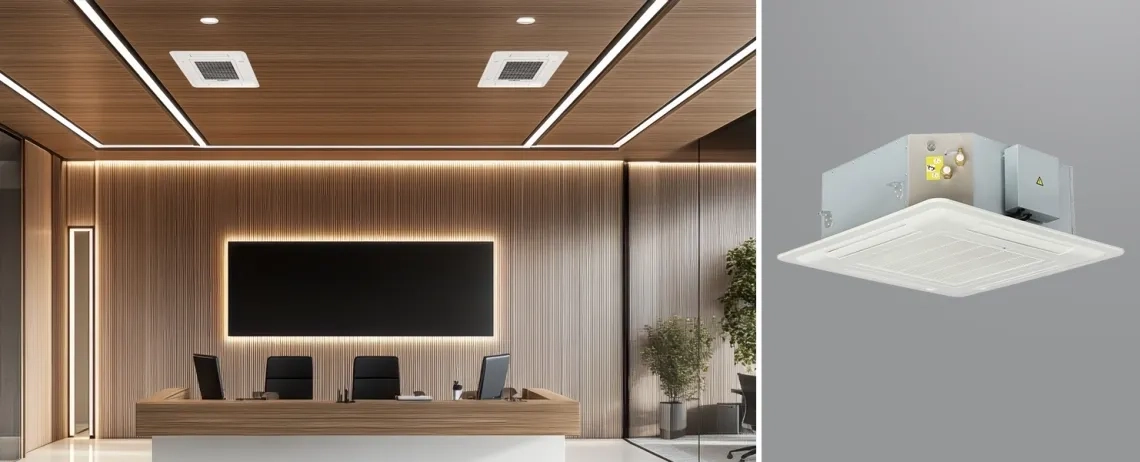

MyCond MCFK-A2/4 za poslovne prostore

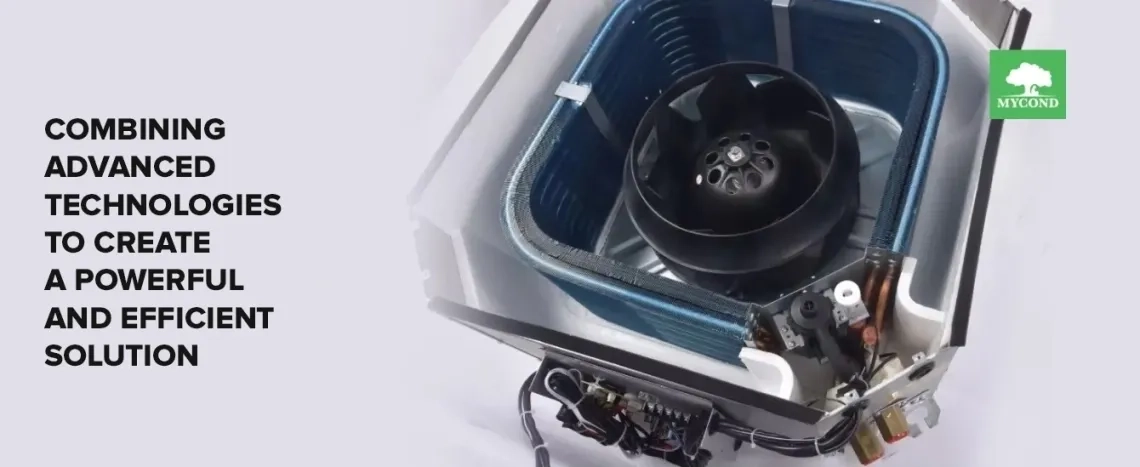

MyCond MCFK-A2/4 moderan dizajn i učinkovitost

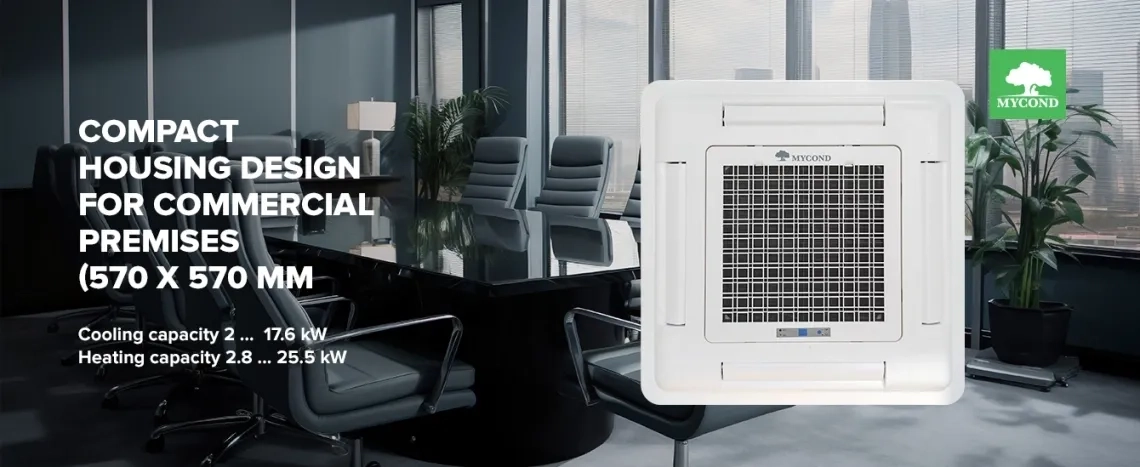

MyCond MCFK-A2/4 kompaktni dizajn za ured

Značajke i prednosti:

Kućište je izrađeno od pocinčanog čelika i opremljeno je lijevanim polistirenskim zračnim kanalima koji osiguravaju učinkovit protok zraka i dovoljno su debeli za pouzdanu toplinsku i zvučnu izolaciju.
Ploča ima moderan dizajn, izrađena je od izdržljive ABS plastike, opremljena je uklonjivim, perivim filterom za zrak i funkcijom automatske oscilacije protoka zraka.
Kotač se proizvodi u jednocikličnom procesu lijevanja, bez zavarenih spojeva između lopatica ventilatora i krajnje/konusne ploče, što osigurava savršenu ravnotežu. Antivibracijska podloga na glavčini smanjuje buku i vibracije kotača i motora. Svaki kotač je precizno uravnotežen s tolerancijom manjom od 0,5 mm/s.
Izmjenjivač topline izrađen je od bakrenih cijevi i aluminijskih ploča sa zaštitnim plavim premazom, što osigurava visoku učinkovitost prijenosa topline. Svaki izmjenjivač topline ispitan je na nepropusnost pri 16 bara (1,6 MPa).
Paleta je izrađena od pjenastog polistirena visoke gustoće korištenjem tehnologije termoformiranja, ima zaštitni PVC premaz te je opremljena drenažnom pumpom i sigurnosnim plovnim ventilom.

MyCond MCFK-A2/4 učinkovita shema cirkulacije zraka

Infracrveni daljinski upravljač*

Osnovno upravljanje ventilatorskim konvektorom
Zidni kontroler s Wi-Fi-jem**
Napredno upravljanje ventilatorskim konvektorima

^*u ^{opsegu isporuke}
^{**kupuje se} ^zasebno

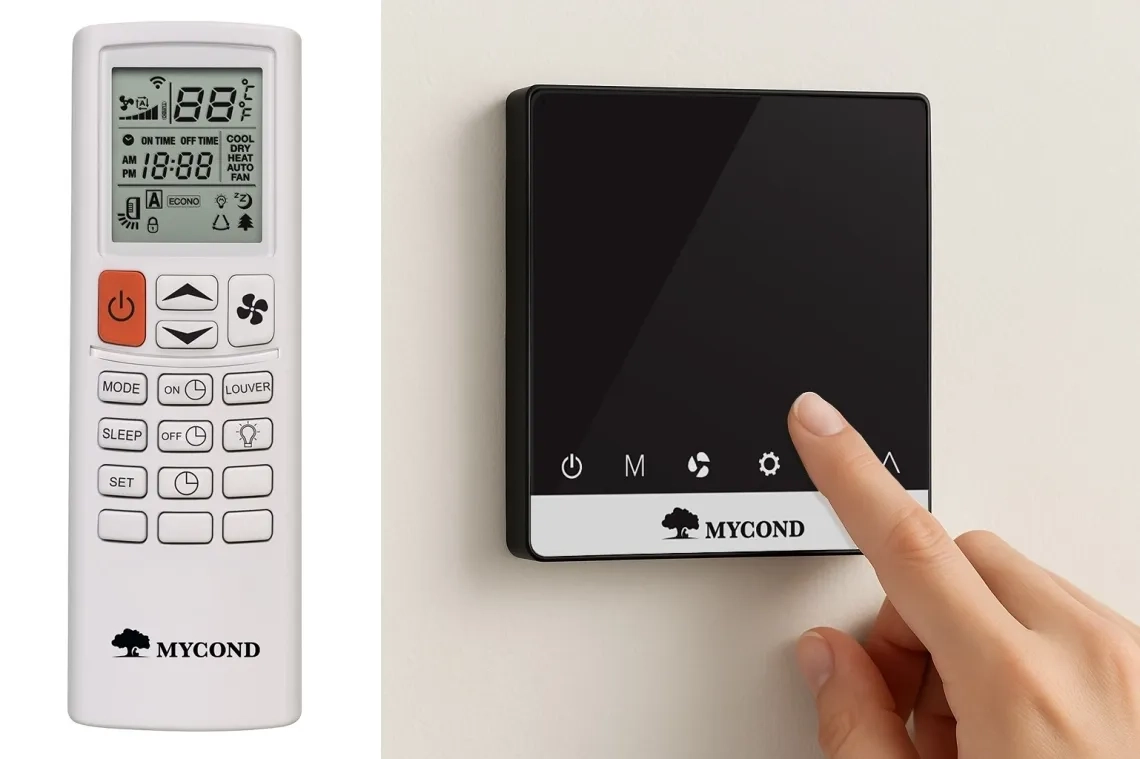

MyCond MCFK-A2/4 daljinski upravljač i termostat

MyCond MCFK-A2/4 za udobnost u uredskim prostorima

Tehnički tehnički podaci	Jedinice	MCFK-020-A2	MCFK-027-A2	MCFK-037-A2	MCFK-045-A2	MCFK-056-A2
Protok zraka V/S/N	^m³ /sat	340/280/180	510/390/260	680/520/350	850/639/430	1020/790/520
Ukupni kapacitet hlađenja V/S/N	Z	1800/1485/954	2700/2061/1377	3600/2754/1854	4500/3384/2277	5400/4185/2754
Osjetljivi kapacitet hlađenja V/M/N	Z	1350/1114/716	2025/1546/1033	2700/2066/1391	3375/2538/1708	4050/3139/2066
Ukupna toplinska snaga	Z	2700/2228/1431	4050/3092/2066	5400/4131/2781	6750/5076/3416	8100/6278/4131
Napajanje	V/F/Hz	220/1/50
Ventilator i motor
Vrsta ventilatora		Centrifugalni ventilator
Veličina ventilatora		F315			F380
Vrsta motora		AC motor
Ulazna snaga	Z	39	52	62	76	96
IP stupanj zaštite motora		IP20	IP20	IP20	IP20	IP20
Klasa izolacije motora		B	B	B	B	B
Detalji zavojnice
Materijal cijevi		Bakrena cijev
Vanjski promjer cijevi	mm	Standardno - 9,52
Debljina cijevi	mm	0,3	0,3	0,3	0,3	0,3
Područje	^m²	4,65	4,65	9.3	13.4	13.4
Veličina zavojnice (V*Š)	mm	200*21,65		200*43,3	225*43,3
Materijal rebara		Hidrofilne mrvice od 0,105 mm
Vrsta rebra		Rebra tipa žaluzina
Razmak između rebara	mm	2	2	2	2	2
Naftovodni sustav "Ryady-2"		2	2	2	2	2
Tiraž		2 od 2 na izlazu			4 od 4 na izlazu
Maksimalni radni tlak	MPa	1.6	1.6	1.6	1.6	1.6
Veza
ULAZ/IZLAZ	mm	3/4"	3/4"	3/4"	3/4"	3/4"
Odvod	mm	26	26	26	26	26
Kućište uređaja
Materijal tijela		Pocinčani čelik
Debljina materijala	mm	0,8	0,8	0,8	0,8	0,8
Posuda za odvod vode		Ekspandirani polistiren visoke gustoće
Drenažna pumpa		Standardni model PSB-7 s glavom od 700 mm (glava od 1200 mm opcionalno)
Izolacijski materijal		XPE	XPE	XPE	XPE	XPE
Debljina izolacije	mm	5	5	5	5	5
Filter
Tip		Primarni filter
Materijal		ABC+najlon
Debljina		12	12	12	14	14
Veličina	mm	350*333			430*407
Za sve veličine blok panela
Neto veličina (VŠD)	mm	68068030			83083030
Veličina paketa (VŠD)	mm	72072075			86086075
Neto/bruto težina	kg	2,3/3,7			3,5/5,2

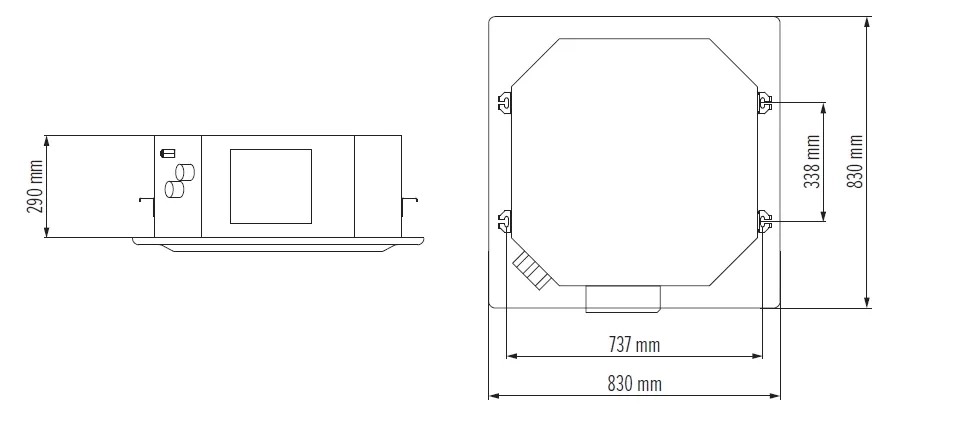

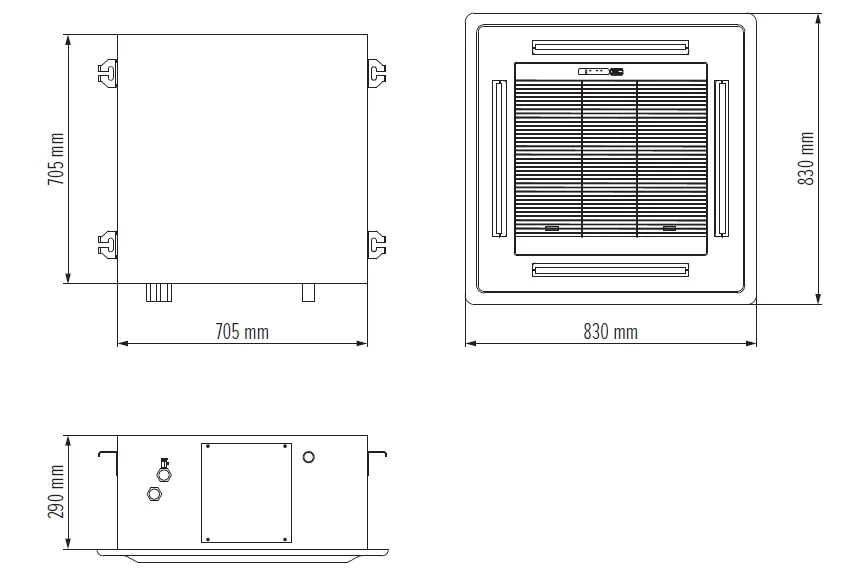

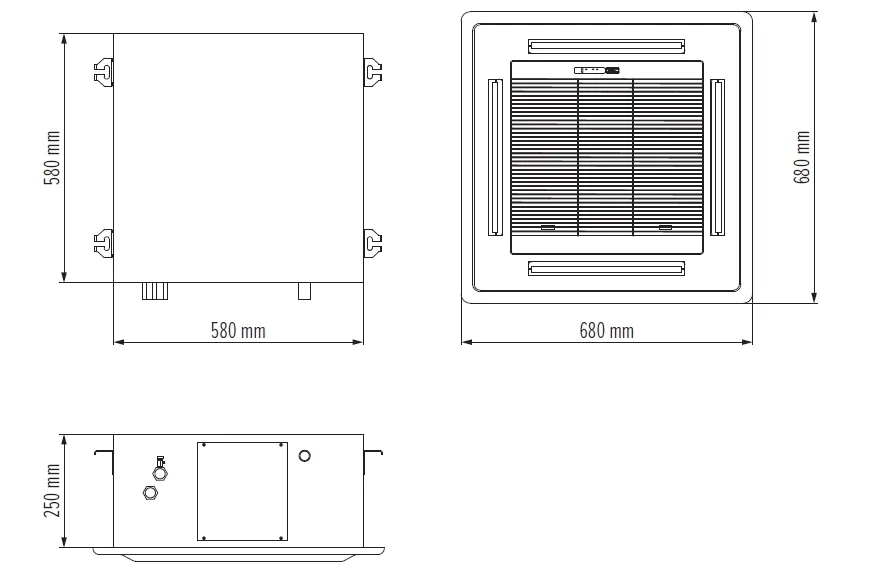

Za sve dimenzije bloka i tijela
Neto veličina (VŠD)	mm	580580250			705705290
Veličina paketa (VŠD)	mm	675675270			800800310
Neto/bruto težina	kg	17,7/19,3			21,5/23,8
Razina zvučnog tlaka na udaljenosti od 1 m V/S/D	dB	37/35/29	39/37/31	41/37/30	43/39/32	45/37/34
Težina jedinice	kg	20	20	20	25	25

Tehnički tehnički podaci	Jedinice	MCFK-070-A2	MCFK-091-A2	MCFK-108-A2	MCFK-126-A2	MCFK-153-A2
Protok zraka V/S/N	^m³ /sat	1360/1030/690	1699/1290/860	2039/1499/1030	2379/1799/1199	2718/2098/1599
Ukupni kapacitet hlađenja V/S/N	Z	7200/5454/3654	9000/6831/4554	10800/7938/5454	12600/9531/6354	15300/11810/8469
Osjetljivi kapacitet hlađenja V/M/N	Z	5400/4091/2741	6750/5124/3416	8100/5954/4091	9450/7149/4766	11475/8858/6352
Ukupna toplinska snaga	Z	10800/8181/5481	13500/10247/6831	16200/11907/8181	18900/14297/9531	23700/18293/13939
Napajanje	V/F/Hz	220/1/50
Ventilator i motor
Vrsta ventilatora		Centrifugalni ventilator
Veličina ventilatora		F380	F476			F530
Vrsta motora		AC motor
Ulazna snaga	Z	132	152	189	220	330
IP stupanj zaštite motora		IP20	IP20	IP20	IP20	IP20
Klasa izolacije motora		B	B	B	B	B
Detalji zavojnice
Materijal cijevi		Bakrena cijev
Vanjski promjer cijevi	mm	Standardno - 9,52
Debljina cijevi	mm	0,3	0,3	0,3	0,3	0,3
Područje	^m²	13.4	19,7	19,7	19,7	27.1
Veličina zavojnice (V*Š)	mm	225*43,3	250*43,3
Materijal rebara		Hidrofilne mrvice od 0,105 mm
Vrsta rebra		Rebra tipa žaluzina
Razmak između rebara	mm	2	2	2	2	2
Naftovodni sustav "Ryady-2"		2	2	2	2	2
Tiraž		4 od 4 na izlazu		5 od 5 na izlazu
Maksimalni radni tlak	MPa	1.6	1.6	1.6	1.6	1.6
Veza
ULAZ/IZLAZ	mm	3/4"	3/4"	3/4"	3/4"	3/4"
Odvod	mm	26	26	26	26	26
Kućište uređaja
Materijal tijela		Pocinčani čelik
Debljina materijala	mm	0,8	0,8	0,8	0,8	0,8
Posuda za odvod vode		Ekspandirani polistiren visoke gustoće
Drenažna pumpa		Standardni model PSB-7 s glavom od 700 mm (glava od 1200 mm opcionalno)
Izolacijski materijal		XPE	XPE	XPE	XPE	XPE
Debljina izolacije	mm	5	5	5	5	5
Filter
Tip		Primarni filter
Materijal		ABC+najlon
Debljina		14	14	14	14	14
Veličina	mm	430*407	556*540			644*638
Za sve veličine blok panela
Neto veličina (VŠD)	mm	83083030	98098030			1140114030
Veličina paketa (VŠD)	mm	86086075	1010101075			1170117075
Neto/bruto težina	kg	3,45/5,2	5,2/7,4	5,2/7,4	5,2/7,4	7,8/10,7

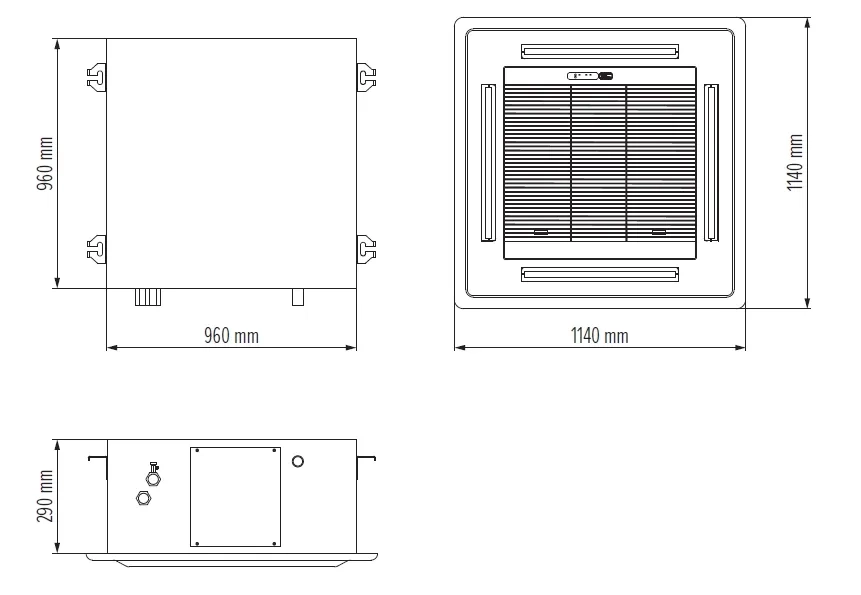

Za sve dimenzije bloka i tijela
Neto veličina (VŠD)	mm	706706290	832832290			960960290
Veličina paketa (VŠD)	mm	800800310	925925310			10541054320
Neto/bruto težina	kg	21,5/23,8	28.8./30.6.	28.8./30.6.	28.8./30.6.	44,2/45,3
Razina zvučnog tlaka na udaljenosti od 1 m V/S/D	dB	45/38/37	47/39/36	50/45/37	52/46/39	57/52/48
Težina jedinice	kg	25	32	32	32	45,4

Nominalni uvjeti ispitivanja:
Hlađenje: temperatura ulaznog zraka +27 °C ST/+19,5 °C MT, temperatura ulazne vode +7 °C, temperatura izlazne vode +12 °C.
Grijanje: temperatura ulaznog zraka +21 °C, temperatura ulazne vode +60 °C, isti protok vode kao za hlađenje.
Mjerenja razine zvučnog tlaka provode se u zvučno izoliranoj prostoriji, s kontrolnom točkom smještenom 1,5 m ispod vertikalne osi uređaja.
