Autor: tehnički odjel Mycond
Kontrola vlage u proizvodnji i skladištenju alkoholnih pića ključan je čimbenik koji utječe na kvalitetu konačnog proizvoda. Prirodni podrumi od davnina su se koristili za odležavanje vina upravo zbog njihove sposobnosti održavanja stabilne temperature i relativne vlažnosti. Međutim, s razvojem industrijske proizvodnje prirodni sustavi pokazali su se nedostatnima za osiguravanje potrebne preciznosti kontrole mikroklime.
Evolucija od prirodnih podruma do suvremenih klimatoloških sustava prošla je dug put. Danas nekontrolirana vlaga može dovesti do značajnih ekonomskih gubitaka: od 5% do 15% volumena proizvoda zbog prekomjernog isparavanja, do 8% neispravnih boca zbog oštećenih čepova te do 25% smanjenja vijeka trajanja opreme zbog korozije.
Specifičnosti vinarstva
Proces vinarstva sastoji se od nekoliko faza, od kojih svaka ima svoje zahtjeve za temperaturu i vlagu. Tijekom fermentacije (15-25°C) oslobađa se značajna količina CO₂ i vlage. Faza odležavanja u bačvama zahtijeva preciznu kontrolu mikroklime: za crvena vina optimalni uvjeti su 12-16°C uz 60-70% relativne vlažnosti (RH), a za bijela vina — 10-12°C uz 65-75% RH.
Posebnu pozornost treba posvetiti fizici isparavanja kroz hrastove bačve — fenomenu poznatom kao "anđeoski dio". Pri optimalnoj vlažnosti od 65-70% RH godišnji gubici isparavanjem iznose 2-3% volumena. Ako vlažnost padne ispod 60%, gubici mogu porasti na 5-7%, a pri vlažnosti iznad 80% moguće je smanjenje koncentracije alkohola i gubitak arome.
Prirodni plutenih čepovi također su osjetljivi na vlagu. Pri niskoj vlažnosti (manje od 50% RH) čep se isušuje, gubi elastičnost i može propuštati zrak u bocu. Pri prekomjernoj vlažnosti (iznad 75% RH) raste rizik razvoja gljivice Botrytis cinerea, što dovodi do "okusa po plutu" u vinu.
Specifičnosti pivarstva
Proizvodnja piva ima zone s različitim zahtjevima za mikroklimu. Varionica se odlikuje visokom vlagom zbog isparavanja pri kuhanju sladovine (do 95% RH). U fermentacijskom odjelu oslobađaju se CO₂ i vlaga, što zahtijeva učinkovitu ventilaciju s kontrolom vlage dovodnog zraka. Zona lageriranja (0-4°C) zahtijeva održavanje relativne vlažnosti 70-80% RH.
Poseban problem stvaraju vršni skokovi vlage tijekom pranja opreme CIP sustavima, kada razina RH može skočiti s 40% na 95% u nekoliko minuta. Tipičan ciklus pranja traje 2-4 sata, a vrijeme povratka na normalnu razinu vlage bez posebne opreme može doseći 6-8 sati.
Skladištenje sirovina zahtijeva posebne uvjete: slad se skladišti pri 50-60% RH kako bi se spriječio razvoj plijesni i očuvala aktivnost enzima, dok hmelj zahtijeva nisku vlagu (40-45% RH) radi očuvanja aromatičnih svojstava.
Psihrometrija niskih temperatura
Za učinkovito odvlaživanje zraka u podrumskim prostorima potrebno je razumjeti specifičnosti psihrometrije pri niskim temperaturama (+5...+18°C). Na psihrometrijskom dijagramu krivulja zasićenja u ovom rasponu ima znatno strmiji nagib, odnosno male promjene temperature dovode do značajnih promjena relativne vlažnosti.
Pojam rosišne točke ključan je za sprječavanje kondenzacije na hladnim površinama bačvi, spremnika i cjevovoda. Primjerice, pri temperaturi zraka +12°C i relativnoj vlažnosti 70% rosišna točka iznosi približno +6,5°C. Ako temperatura bilo koje površine padne ispod te vrijednosti, na njoj će se stvoriti kondenzat.
Važno je razumjeti razliku između apsolutne i relativne vlage. Pri temperaturi +12°C i relativnoj vlažnosti 65% sadržaj vlage iznosi približno 6,5 g/kg suhog zraka. Ako se taj zrak ohladi na +6°C bez uklanjanja vlage, relativna vlažnost porast će na 90-95%, što stvara rizik kondenzacije i razvoja mikroorganizama.
Mikrobiološke prijetnje
Nekontrolirana vlaga stvara idealne uvjete za razvoj mikroorganizama. Većina vrsta plijesni aktivno se razmnožava pri relativnoj vlažnosti iznad 65-70% i temperaturi 10-30°C. Za procjenu rizika razvoja mikroorganizama na organskim materijalima koristi se pokazatelj aktivnosti vode (aw), koji korelira s relativnom vlagom zraka.
Tipične mikrobiološke prijetnje u vinskim podrumima i pivovarama uključuju: plijesan na zidovima i stropovima podruma, oštećenje čepova gljivicom Botrytis cinerea, razvoj nepoželjnih divljih kvasaca i bakterija u pivarstvu, biokoroziju metalne opreme.
Povijesni primjer razornog utjecaja nekontrolirane vlage je oštećenje spiljskih crteža u špiljama Lascaux u Francuskoj. Slični procesi događaju se i u podrumima vinarija, kada nekontrolirana vlaga dovodi do propadanja betonskih i zidanih konstrukcija.
Preporučeni parametri
Na temelju inženjerskog iskustva i istraživanja mogu se definirati optimalni parametri mikroklime za različite faze proizvodnje i skladištenja alkoholnih pića.
Za vinske podrume:
- Odležavanje crnih vina: 12-16°C, 60-70% RH
- Odležavanje bijelih vina: 10-12°C, 65-75% RH
- Skladištenje u bocama: 10-15°C, 60-70% RH
Za pivovare:
- Fermentacija ale piva: 15-24°C, 50-60% RH
- Lageriranje: 0-4°C, 70-80% RH
- Punjenje: 4-10°C, 50-60% RH
- Skladištenje gotovih proizvoda: 4-8°C, manje od 60% RH
Dopuštena kratkotrajna odstupanja od ovih parametara iznose ±2°C i ±5% RH. Dugotrajna odstupanja mogu dovesti do značajnog pogoršanja kvalitete proizvoda.
Izvori vlagnog opterećenja
Za pravilno projektiranje sustava odvlaživanja potrebno je uzeti u obzir sve izvore vlage u prostoru:
1. Infiltracija kroz ogradne konstrukcije. Podrumski zidovi od opeke imaju koeficijent paropropusnosti 0,11-0,14 mg/(m·h·Pa), beton — 0,03-0,09 mg/(m·h·Pa), prirodni kamen — 0,05-0,12 mg/(m·h·Pa). Posebno je kritično kapilarno upijanje vlage kroz pod koji je u kontaktu s tlom.
2. Ventilacijski zrak. Za odvođenje CO₂ od fermentacije potrebno je osigurati minimalnu izmjenu zraka. Pri fermentaciji 1000 litara piva nastaje približno 40-50 kg CO₂, što zahtijeva do 200-250 m³/h ventilacije. Vanjski zrak, osobito u toplom dijelu godine, unosi značajno vlagno opterećenje.
3. Tehnološki procesi. Pri fermentaciji glukoze (C6H12O6) nastaju etanol, CO₂ i voda. Na 1000 litara fermentirajuće sladovine oslobađa se do 15-18 kg vlage. Kuhanje sladovine dovodi do isparavanja do 7-10% volumena vode.
4. Pranje opreme. CIP sustavi stvaraju kratkotrajne vršne skokove vlage, koji mogu biti 3-5 puta veći od osnovnog opterećenja.
Metodologija inženjerskog proračuna sustava odvlaživanja
Ispravan proračun sustava odvlaživanja zraka uključuje pet osnovnih koraka:
Korak 1: Određivanje ciljnih parametara. Za svaku zonu postavljaju se temperatura i relativna vlažnost, RH se pretvara u apsolutnu vlagu (g/kg) te se definiraju dopuštena odstupanja.
Korak 2: Proračun infiltracije vlage kroz ogradne konstrukcije uzimajući u obzir njihove površine i koeficijente paropropusnosti.
Korak 3: Određivanje ventilacijskog opterećenja na temelju potrebne izmjene zraka i razlike sadržaja vlage vanjskog i unutarnjeg zraka.
Korak 4: Uvažavanje tehnoloških opterećenja od fermentacije, kuhanja i pranja opreme.
Korak 5: Ukupno vlagno opterećenje računa se kao zbroj stalnih i varijabilnih sastavnica s koeficijentom istodobnosti i rezervom od 10-20%.
Usporedba tehnologija odvlaživanja
Za kontrolu vlage u vinskim podrumima i pivovarama koriste se dvije osnovne tehnologije: kondenzacijski i adsorpcijski odvlaživači.
Kondenzacijski odvlaživači rade na principu hlađenja zraka ispod rosišne točke, kondenzacije vlage i naknadnog zagrijavanja zraka. Njihova učinkovitost naglo opada pri temperaturama ispod +10°C, budući da energetski troškovi hlađenja zraka postaju preveliki. Pogodni su za tople zone: varionice, zone punjenja.

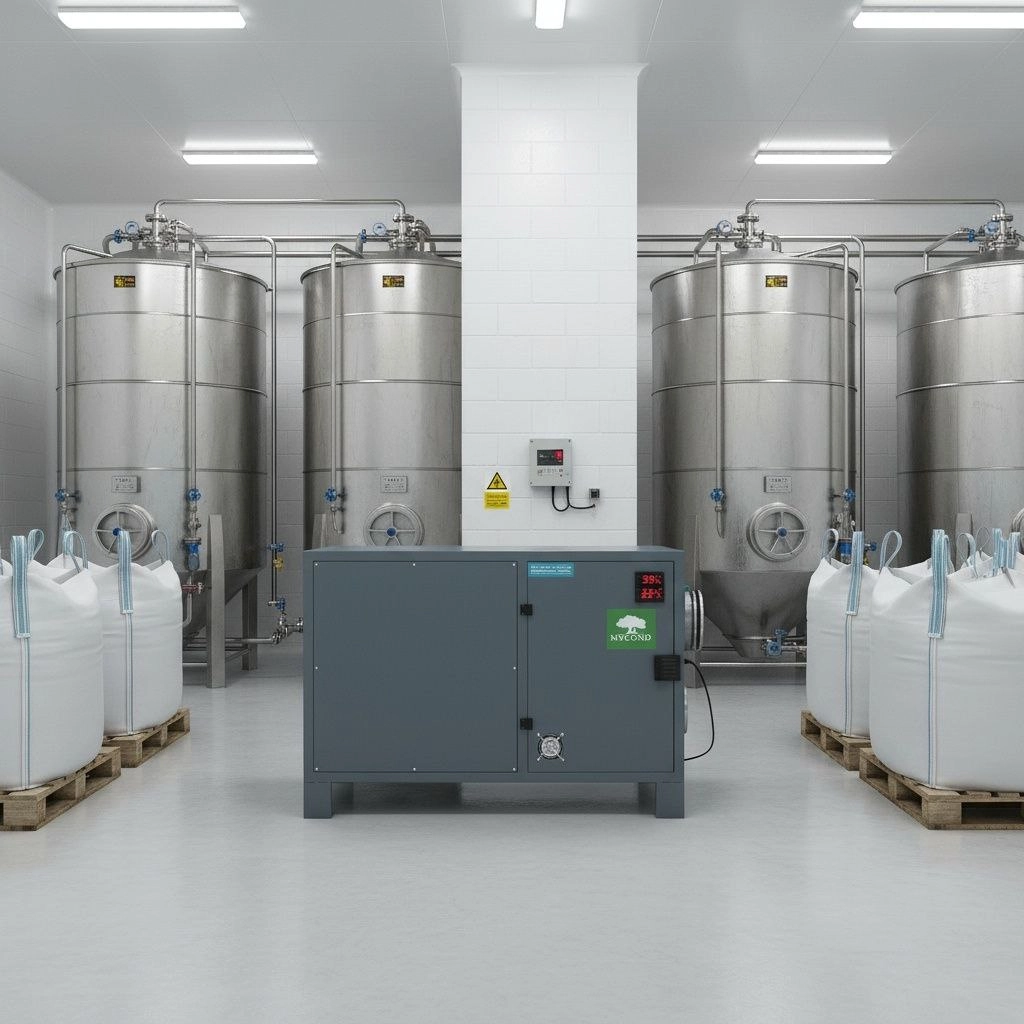

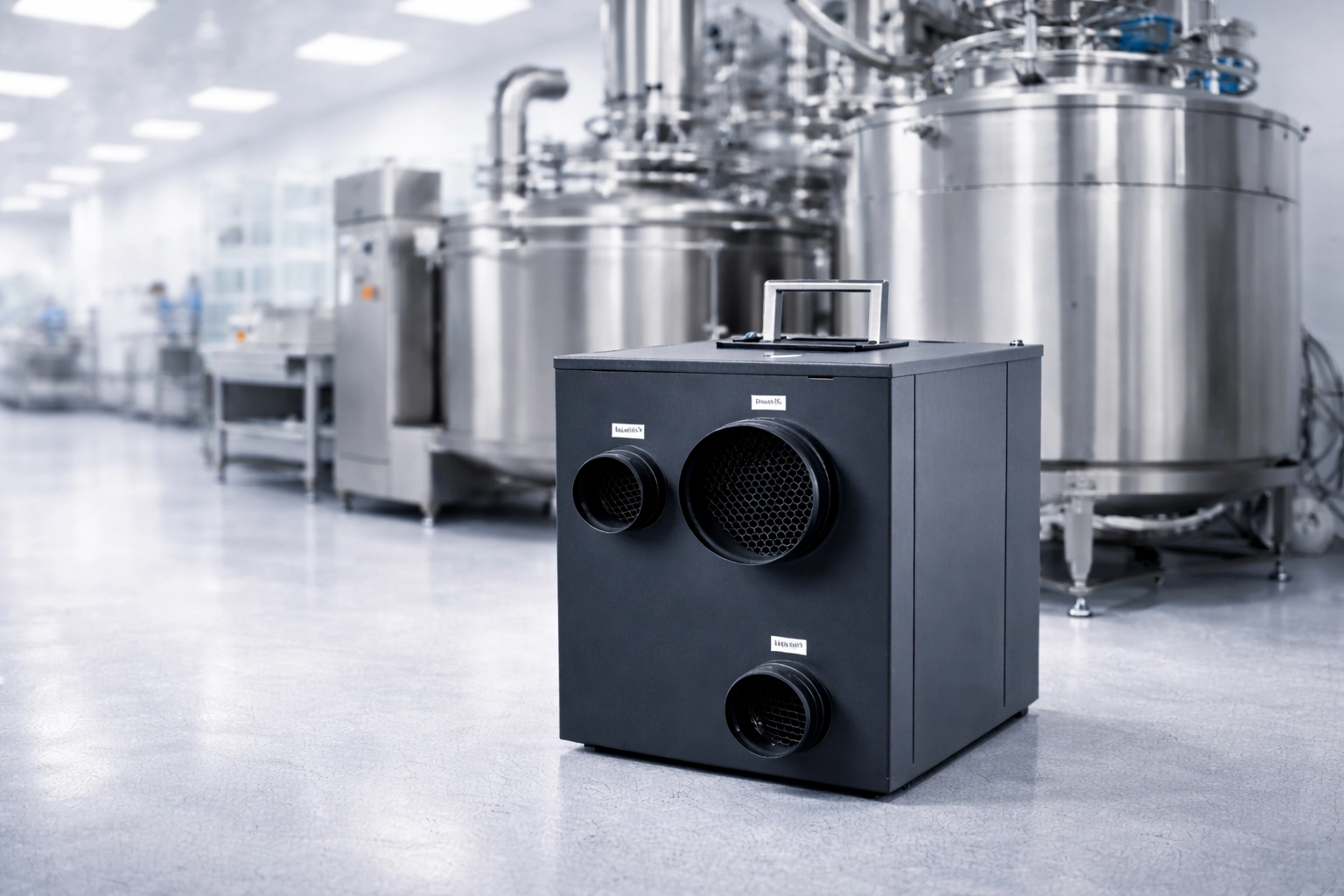

Adsorpcijski odvlaživači koriste kemijsku sorpciju vlage na silikagelu ili zeolitu. Učinkovito rade pri niskim temperaturama (do -20°C) i omogućuju postizanje vrlo niskih rosišnih točaka (do -40°C). Ovi odvlaživači optimalni su za hladne podrume i odjele lageriranja, ali zahtijevaju energiju za reaktivaciju adsorbensa.
Kombinirani sustavi omogućuju optimizaciju potrošnje energije ovisno o sezoni i opterećenju. Primjerice, zimi, kada vanjski zrak sadrži malo vlage, može se svesti na minimum uporaba odvlaživača i raditi pretežno na ventilaciji.
Projektiranje sustava distribucije zraka
Učinkovitost sustava odvlaživanja uvelike ovisi o pravilnoj distribuciji suhog zraka u prostoru. Strategija dobave treba predvidjeti prioritetno strujanje zraka preko najhladnijih površina (bačve, spremnici, cjevovodi) kako bi se spriječila kondenzacija.
Važno je stvoriti sustav pozitivnog tlaka s pretlakom +5...+15 Paskala kako bi se spriječila infiltracija vlažnog vanjskog zraka. Velike prostore preporučljivo je podijeliti na zone s različitim zahtjevima za mikroklimu, koristeći zračne zavjese i zračne komore.
Za učinkovito uklanjanje lokalnih izvora vlage (npr. zone pranja) preporučuje se ugradnja lokalnih odsisnih jedinica uz balansiranje dovodno-odsisne ventilacije.
Energetska učinkovitost
Sustavi odvlaživanja zraka troše značajnu količinu energije, stoga je važno provoditi energetski učinkovita rješenja:
1. Rekuperacija topline reaktivacije adsorpcijskih odvlaživača za predgrijavanje procesne vode ili dovodnog zraka može smanjiti potrošnju energije za 20-25%.
2. Integracija s rashladnim sustavima kroz korištenje topline kondenzacije za reaktivaciju adsorbensa omogućuje smanjenje potrošnje energije za 30-40%.
3. Modulacija snage kroz frekvencijsko reguliranje ventilatora i kontrolu temperature reaktivacije u skladu sa stvarnim opterećenjem.
4. Upotreba višestrukih sustava (osnovni odvlaživač za stalno opterećenje + dodatni za vrhove) omogućuje optimizaciju kapitalnih i operativnih troškova.
Automatizacija
Pravilno postavljanje senzora ima presudnu važnost za učinkovitu kontrolu vlage. Tipična pogreška je ugradnja senzora pokraj izlaza iz odvlaživača, gdje očitanja ne odražavaju stvarne uvjete u zoni skladištenja proizvoda.
Preporučuje se dvostupanjska regulacija: osnovna petlja održava prosječni RH u prostoru, a sigurnosni krug sa senzorom rosišne točke na hladnim površinama sprječava kondenzaciju. Integracija sa BMS sustavima preko protokola Modbus ili BACnet omogućuje udaljeni nadzor i primanje obavijesti o kritičnim odstupanjima.
Pri radu s niskim rosišnim točkama (ispod 10% RH) treba uzeti u obzir povećano vrijeme odziva senzora i potrebu za periodičnim prosušivanjem cjevčica sustava uzorkovanja.
Zaštita etiketa
Problem oštećenja etiketa povezan je s fizikom kondenzacije: kada hladna boca (4-8°C) dospije u toplo okruženje (+20°C) s povišenom vlagom, na njezinoj površini trenutno nastaje kondenzat, što dovodi do omekšavanja ljepila i odljepljivanja etikete.

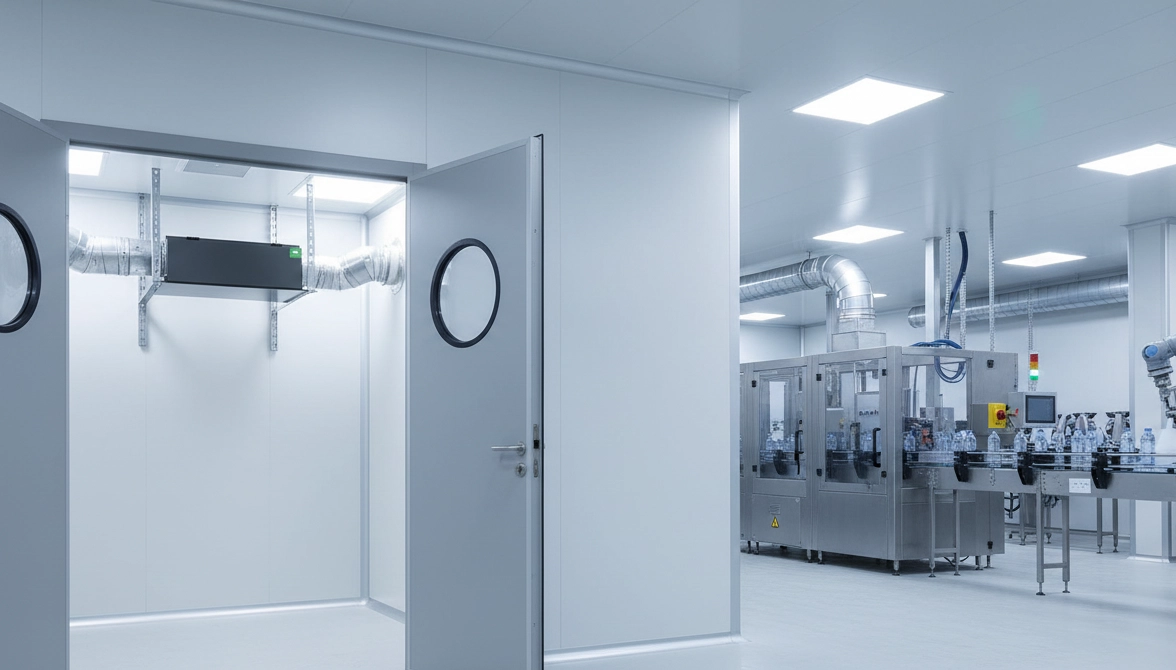

Inženjersko rješenje uključuje odvlaživanje zone između punjenja i skladišta do razine relativne vlažnosti manje od 50% RH, postupnu aklimatizaciju proizvoda te održavanje optimalnih uvjeta skladištenja etiketnog materijala (20-22°C, 45-55% RH).
Tipične projektantske pogreške
Pri projektiranju sustava odvlaživanja za vinske podrume i pivovare često se čine sljedeće pogreške:
Pogreška 1: Pogrešan odabir vrste odvlaživača. Ugradnja kondenzacijskog odvlaživača u vinskom podrumu s temperaturom +12°C dovodi do gotovo nulte učinkovitosti i rasipanja investicije. Ispravno rješenje — adsorpcijski odvlaživač.
Pogreška 2: Zanemarivanje vršnih opterećenja. Proračun samo na prosječno opterećenje bez uvažavanja pranja opreme dovodi do nekontrolirane vlage tijekom 4-8 sati nakon postupka.
Pogreška 3: Loša brtvljenost prostora. Ugradnja skupe opreme u nebrtvljenom podrumu neće dati očekivani rezultat zbog stalne infiltracije vlage.
Pogreška 4: Nepravilno postavljanje senzora. Senzor pored izlaza iz odvlaživača može pokazivati 20% RH, dok se u zoni skladištenja proizvoda stvara kondenzat.
Često postavljana pitanja (FAQ)
Zašto kondenzacijski odvlaživači gube učinkovitost pri temperaturama ispod +15°C?
Kondenzacijski odvlaživači rade na principu hlađenja zraka ispod rosišne točke kako bi se kondenzirala vlaga. Pri niskim temperaturama sadržaj vlage u zraku prirodno se smanjuje, pa je za učinkovito odvlaživanje potrebno hladiti zrak na vrlo niske temperature. To dovodi do smrzavanja izmjenjivača topline i naglog pada učinkovitosti. Primjerice, pri +15°C i 70% RH sadržaj vlage u zraku iznosi približno 7,5 g/kg, a pri +5°C i istoj relativnoj vlažnosti — samo 3,8 g/kg. Osim toga, energetska učinkovitost kondenzacijskih sustava pri niskim temperaturama naglo pada, čineći njihovu uporabu ekonomski neisplativom u hladnim podrumima.
Kako izračunati izdvajanje vlage pri fermentaciji 1000 litara piva?
Proces fermentacije opisuje se kemijskom reakcijom C₆H₁₂O₆ → 2C₂H₅OH + 2CO₂ + energija. Pri fermentaciji 1 kg šećera nastaje približno 0,51 kg etanola, 0,49 kg CO₂ i 0,03-0,05 kg vode kao nusproizvod metabolizma kvasaca. U tipičnoj sladovini nalazi se 10-12% suhe tvari, od čega 70-80% čine fermentabilni šećeri. Tako u 1000 litara sladovine ima približno 80-90 kg fermentabilnih šećera, što dovodi do izdvajanja 15-18 kg vlage tijekom razdoblja aktivne fermentacije (3-7 dana). Vrh izdvajanja vlage pada u prvu trećinu fermentacije, kada se može osloboditi do 30-40% ukupne vlage u jednom danu.
Koja je optimalna strategija odvlaživanja za vinski podrum površine 200 kvadratnih metara s temperaturom +12°C?
Za vinski podrum s temperaturom +12°C optimalan je sustav na bazi adsorpcijskog odvlaživača, budući da će kondenzacijski sustavi na toj temperaturi biti neučinkoviti. Proračun potrebnog kapaciteta treba provesti uzimajući u obzir: 1) infiltraciju kroz ogradne konstrukcije (zidovi, pod, strop); 2) ventilacijsko opterećenje za odvođenje CO₂ od fermentacije; 3) tehnološke procese. Za podrum površine 200 m² tipični kapacitet odvlaživanja iznosi 5-8 kg/h. Važno je osigurati ravnomjernu distribuciju suhog zraka, stvoriti pozitivan tlak (+10 Pa) kako bi se spriječila infiltracija te postaviti senzore u kritičnim zonama (kod bačvi, u kutovima prostora, uz najhladnije zidove). Preporučljivo je adsorpcijski odvlaživač kombinirati s rekuperacijom topline radi veće energetske učinkovitosti.
Kako spriječiti kvarenje plutenih čepova pri dugotrajnom skladištenju boca?
Kako bi se spriječilo kvarenje čepova, potrebno je održavati relativnu vlažnost u rasponu 60-70%. Pri nižim vrijednostima čepovi se isušuju, gube elastičnost i mogu propuštati zrak, što će dovesti do oksidacije vina. Pri višoj vlažnosti raste rizik razvoja gljivice Botrytis cinerea, koja uzrokuje "okus po plutu". Optimalna temperatura skladištenja je 10-15°C. Važno je osigurati stabilnost parametara: kolebanja veća od ±5% RH i ±2°C su nepoželjna. Boce je preporučljivo skladištiti u horizontalnom položaju kako bi vino dodirivalo čep i održavalo njegovu vlažnost iznutra. Za dodatnu zaštitu čepovi se mogu premazati voskom ili zaštitnim kapicama, čime se smanjuje rizik oštećenja u neidealnim uvjetima.
Može li se koristiti jedan sustav odvlaživanja za varionicu i odjel lageriranja?
Uporaba jednog sustava odvlaživanja za varionicu i odjel lageriranja tehnički je moguća, ali ekonomski neučinkovita zbog znatno različitih zahtjeva ovih prostora. Varionica ima temperaturu 18-25°C i visoku vlagu zbog isparavanja pri kuhanju, gdje su učinkoviti kondenzacijski odvlaživači. Odjel lageriranja radi na temperaturi 0-4°C, gdje su kondenzacijski odvlaživači neučinkoviti i potrebni su adsorpcijski sustavi. Združeni sustav zahtijevao bi ili pretjerano pothlađivanje zraka iz varionice (energetski neisplativo) ili adsorpcijski odvlaživač prevelike snage. Optimalno rješenje su odvojeni sustavi: kondenzacijski za varionicu i adsorpcijski za odjel lageriranja, uz moguću rekuperaciju topline između njih radi povećanja ukupne energetske učinkovitosti.
Zaključci
Kontrola vlage u vinskim podrumima i pivovarama ključan je čimbenik koji utječe na kvalitetu konačnog proizvoda. Ispravan odabir tehnologije odvlaživanja zraka ovisi o temperaturnim uvjetima, specifičnostima proizvodnih procesa i ekonomskim razmatranjima.
Adsorpcijski odvlaživači optimalno su rješenje za niskotemperaturne podrume i odjele lageriranja, dok su kondenzacijski sustavi učinkoviti u toplim zonama proizvodnje. Precizan proračun vlagnih opterećenja uz uvažavanje svih izvora, uključujući vršna opterećenja, jamstvo je učinkovitosti sustava.
Energetska učinkovitost postiže se rekuperacijom topline i integracijom sustava, a pravilno postavljanje senzora osigurava stabilnu kontrolu mikroklime. Ulaganja u sustave odvlaživanja zraka isplaćuju se zahvaljujući sprječavanju gubitaka proizvoda, produljenju vijeka trajanja opreme i povećanju kvalitete pića.
