Četverosmjerna kasetna ventilokonvektorska jedinica serije TopLine

Kasetna ventilokonvektorska jedinica kombinacija je napredne tehnologije s vrhunskim, elegantnim i minimalističkim dizajnom, osiguravajući najvišu razinu udobnosti u vašem prostoru.

Kapacitet hlađenja: 1,25 … 10,93 kW

Kapacitet grijanja: 1,38 … 11,72 kW

Želite kupiti ili imate pitanja?

Četverosmjerna kasetna ventilokonvektorska jedinica serije TopLine

Mycond

Kasetne ventilokonvektorske jedinice

Zahvaljujući svojoj visokoj učinkovitosti, TopLine ventilokonvektorske jedinice mogu brzo ohladiti ili zagrijati prostoriju kako bi osigurale ugodno okruženje za stanare. Ventilokonvektorske jedinice su robusne konstrukcije i sposobne su za dugotrajan rad bez kvarova.

MyCond TopLine dizajn za moderne prostore

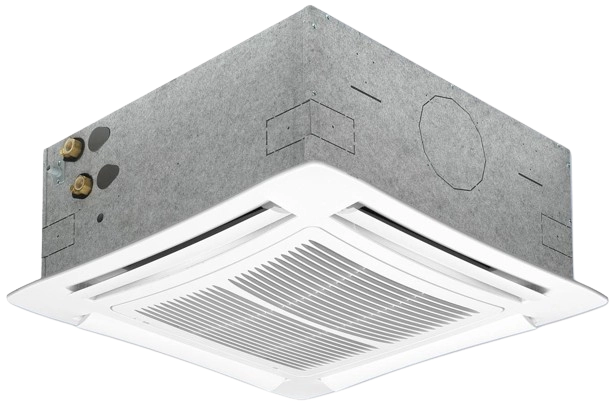

Dizajn unutarnje jedinice MyCond TopLine

Karakteristike i prednosti:

Modeli 1-2-3 su dimenzija 572x572 mm, što im omogućuje korištenje s ARMSTRONG pločom.
S četverosmjernim sustavom distribucije zraka, jedinica može ravnomjerno grijati ili hladiti prostoriju bez stvaranja propuha ili neugodnih uvjeta.
Ventilator je dizajniran kako bi osigurao tihi rad.
AC ili DC motor po izboru.
Ventilatorska konvektorska jedinica može biti dizajnirana s 2 ili 4 cijevi.
Ugrađena drenažna pumpa s podizanjem kondenzata od 650 mm.
Jedinicom se može upravljati infracrvenim upravljačem ili zidnom upravljačkom pločom, a u oba slučaja lamele se podešavaju ručno.
Ograda je izrađena od ekološki prihvatljivog materijala.
Zračni filter je lako dostupan i jednostavan za čišćenje.
Uređaj je dizajniran s otvorom za dovod svježeg zraka.

MyCond TopLine u interijeru s drvenim obrubom

2 cijevne jedinice.

Tehnički podaci	Jedinice	TL 0.2T			TL 1.2T			TL 2.2T			TL 3.2T
Ubrzati		1	2	3	1	2	3	1	2	3	1	2	3
Protok zraka	^m³ /h	310	420	610	310	420	520	320	500	710	430	610	880
Ukupna emisija hlađenja	kW	1,25	1,60	1,92	1,82	2,31	2,64	2,23	3,30	4,26	2,91	3,82	4,93
Emisija osjetljiva na hlađenje	kW	0,99	1,29	1,58	1,33	1,72	2,00	1,55	2,35	3,11	2,05	2,75	3,65
Grijanje	kW	1,38	1,80	2,24	1,85	2,42	2,80	2,12	3,28	4,37	2,85	3,85	5,15
Dp hlađenje	kPa	4,5	7,0	10,0	4,9	7,6	9,7	6,4	13,0	20,9	7,5	12,4	19,7
Dp grijanje	kPa	4,4	7,2	10,7	4,3	6,9	9,0	2,8	6,1	10,2	6,2	10,6	17,8
Zvučna snaga Lw	dB(A)	33	40	49	33	40	45	33	45	53	41	49	59
Zvučni tlak Lp (*)	dB(A)	24	31	40	24	31	36	24	36	44	32	40	50
Ventilator	Z	25	32	57	25	32	44	25	44	68	32	57	90
	А	0,11	0,15	0,27	0,11	0,15	0,20	0,11	0,20	0,32	0,15	0,27	0,45
Sadržaj vode	l	0,8			1,4			2,1			2,1
Dimenzije	mm	575 × 575 × 275

Tehnički podaci	Jedinice	TL 4.2T			TL 5.2T			TL 6.2T
Ubrzati		1	2	3	1	2	3	1	2	3
Protok zraka	^m³ /h	630	820	1140	710	970	1500	710	1280	1820.
Ukupna emisija hlađenja	kW	4,18	4,86	6,08	5,27	6,72	9,39	5,27	8,36	10,93
Emisija osjetljiva na hlađenje	kW	3,00	3,53	4,51	3,42	4,42	6,36	3,67	6,00	8,08
Grijanje	kW	4,27	5,03	6,50	4,92	6,40	9,23	5,12	8,55	11,72
Dp hlađenje	kPa	10,9	14,3	21,6	9,4	14,7	26,9	9,4	21,8	35,6
Dp grijanje	kPa	7,0	9,4	15,0	7,1	11,4	22,0	7,6	19,2	33,8
Zvučna snaga Lw	dB(A)	33	40	48	34	40	53	34	48	58
Zvučni tlak Lp (*)	dB(A)	24	31	39	25	31	44	25	39	49
Ventilator	Z	33	48	77	42	63	120	42	95	170
	А	0,15	0,23	0,63	0,18	0,28	0,53	0,18	0,42	0,74
Sadržaj vode	l	3,0			4,0			4,0
Dimenzije	mm	820×820×303

HLAĐENJE
Ulazna temperatura zraka +27 °C suhog + 19 °C vlažnog
Temperatura vode +7 °C EWT + 12 °C LWT
GRIJANJE
Temperatura ulaznog zraka +20 °C
Temperatura vode +65 °C EWT +55 °C LWT

Potrošnja kondenzacijske pumpe: 10 W
(*) = Razine zvučnog tlaka su 9 dB(A) niže od razina zvučne snage i primjenjuju se na reverberantno polje
Prostorija od 100 m3 i vrijeme reverberacije od 0,5 sekundi.

4 cijevne jedinice

Tehnički podaci	Jedinice	TL 0.4T			TL 1.4T			TL 2.4T			TL 2.6T
Ubrzati		1	2	3	1	2	3	1	2	3	1	2	3
Protok zraka	^m³ /h	310	420	610	310	420	520	310	500	710	320	500	720
Ukupna emisija hlađenja	kW	1,49	1,93	2,27	1,83	2,33	2,66	1,83	2,61	3,27	2,07	3,02	3,86
Emisija osjetljiva na hlađenje	kW	1,13	1,52	1,84	1,32	1,68	1,94	1,32	1,94	2,49	1,47	2,20	2,88
Dp hlađenje	kPa	6,0	10,0	13,5	4,6	6,9	8,8	4,6	8,8	13,4	4,0	7,0	10,5
Grijanje	kW	1,72	2,23	2,66	2,13	2,66	3,04	2,13	3,04	3,86	1,73	2,71	2,91
Dp grijanje	kPa	5,2	8,3	11,4	4,6	6,8	8,7	4,6	8,7	13,3	2,6	4,6	6,7
Zvučna snaga Lw	dB(A)	33	40	49	33	40	45	33	45	53	33	45	53
Zvučni tlak Lp (*)	dB(A)	24	31	40	44	31	36	24	36	44	24	36	44
Ventilator	Z	25	32	57	25	32	44	25	44	68	25	44	68
	А	0,11	0,15	0,27	0,11	0,15	0,20	0,11	0,20	0,32	0,11	0,20	0,32
Sadržaj rashladne vode	l	1,0			1,4			1,4			1,7
Sadržaj vode za grijanje	l	0,6			0,7			0,7			0,5
Dimenzije	mm	575 × 575 × 275

Tehnički podaci	Jedinice	TL 3.4T			TL 3.6T			TL 4.4T			TL 5.4T
Ubrzati		1	2	3	1	2	3	1	2	3	1	2	3
Protok zraka	^m³ /h	430	610	880	430	610	880	630	820	1140	710	970	1500
Ukupna emisija hlađenja	kW	2,33	2,96	3,72	2,69	3,47	4,44	4,11	4,98	6,26	4,48	5,60	7,59
Emisija osjetljiva na hlađenje	kW	1,72	2,23	2,88	1,94	2,56	3,37	2,93	3,60	4,61	3,21	4,09	5,71
Dp hlađenje	kPa	7,2	11,2	17,0	6,0	9,0	14,0	8,8	12,5	18,9	10,3	15,4	26,9
Grijanje	kW	2,61	3,33	4,19	2,14	2,66	3,29	5,21	6,33	8,02	5,69	7,15	9,66
Dp grijanje	kPa	6,4	9,9	15,0	3,9	5,7	8,4	7,9	11,2	17,2	9,3	14,0	24,0
Zvučna snaga Lw	dB(A)	41	49	59	41	49	59	33	40	48	34	40	53
Zvučni tlak Lp (*)	dB(A)	32	40	50	32	40	50	24	31	39	25	31	44
Ventilator	Z	32	57	90	32	57	90	33	48	77	42	63	120
	А	0,15	0,27	0,45	0,15	0,27	0,45	0,15	0,23	0,36	0,18	0,28	0,53
Sadržaj rashladne vode	l	1,4			1,7			3,0			3,0
Sadržaj vode za grijanje	l	0,7			0,5			1,4			1,4
Dimenzije	mm	575 × 575 × 275						820×820×303

Tehnički podaci	Jedinice	TL 5.6T			TL 6.4T			TL 6.6T
Ubrzati		1	2	3	1	2	3	1	2	3
Protok zraka	^m³ /h	710	970	1500	710	1280	1820.	710	1225	1730.
Ukupna emisija hlađenja	kW	4,95	6,27	8,65	4,48	6,84	8,72	4,95	7,75	9,69
Emisija osjetljiva na hlađenje	kW	3,49	4,49	6,37	3,21	5,09	6,67	3,49	5,64	7,26
Dp hlađenje	kPa	9,0	14,0	25,0	10,3	22,1	34,7	9,0	20,0	32,0
Grijanje	kW	4,59	5,63	7,50	5,69	8,80	11,16	4,59	6,78	9,48
Dp grijanje	kPa	4,9	7,0	11,8	9,3	20,3	31,2	4,9	9,9	15,0
Zvučna snaga Lw	dB(A)	34	40	53	34	48	58	34	48	58
Zvučni tlak Lp (*)	dB(A)	25	31	44	25	39	49	25	39	49
Ventilator	Z	42	63	120	42	95	170	42	95	170
	А	0,18	0,28	0,53	0,18	0,42	0,74	0,18	0,42	0,74
Sadržaj rashladne vode	l	3,6			3,0			3,6
Sadržaj vode za grijanje	l	1,0			1,4			1,1
Dimenzije	mm	820×820×303

HLAĐENJE
Ulazna temperatura zraka +27 °C suhog + 19 °C vlažnog
Temperatura vode +7 °C EWT + 12 °C LWT
GRIJANJE
Temperatura ulaznog zraka +20 °C
Temperatura vode +65 °C EWT +55 °C LWT

Dimenzije

TL 0,2T-0,4T / TL 1,2T-1,4T / TL 2,2T-2,4T-2,6T / TL 3,2T-3,4T-3,6T (Verzija 600 x 600)

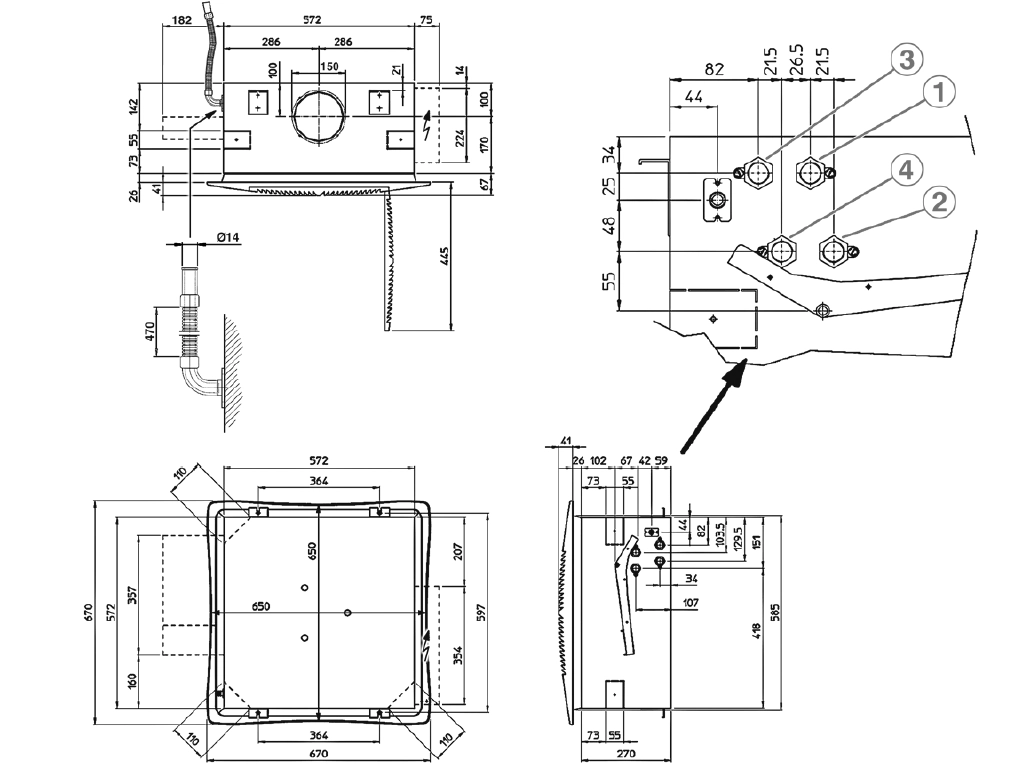

Ukupne dimenzije MyCond TopLine - 1

2-cijevni sustav
Grijanje/hlađenje
3 - Ulaz Ø1/2"
4 - Izlaz Ø1/2"

4-cijevni sustav

Grijanje

1 - ulaz Ø1/2"

2 - Izlaz Ø1/2"

Hlađenje

3 - Ulaz Ø1/2"

4 - Izlaz Ø1/2"

Model	Ventilatorska zavojnica		Ploča		Dimenzije pakirane jedinice, mm
	Težine pakirana jedinica, kg	Težine neraspakirana jedinica, kg	Težine zapakirana jedinica, kg	Težine neraspakirana jedinica, kg	A	B	C	D
TL 0,2T/1,2T	28	22
TL 0.4T/1.4T			6	3	790	350	750	150
TL 2.2T/2.4T/2.6T	30	24
TL 3.2T/3.4T/3.6T

Dimenzije

L 4,2T-4,4T / TL 5,2T-5,4T-5,6T / TL 6,2T-6,4T-6,6T (Verzija 800 x 800)

Ukupne dimenzije MyCond TopLine - 2

2-cijevni sustav
Grijanje/hlađenje
3 - Ulaz Ø3/4”
4 - Izlaz Ø3/4”

4-cijevni sustav

Grijanje

1 - ulaz Ø1/2"

2 - Izlaz Ø1/2"

Hlađenje

3 - Ulaz Ø3/4”

4 - Izlaz Ø3/4”

Model	Ventilatorska zavojnica		Ploča		Dimenzije pakirane jedinice, mm
	Težine zapakirana jedinica, kg	Težine neraspakirana jedinica, kg	Težine zapakirana jedinica, kg	Težine neraspakirana jedinica, kg	A	B	C	D
TL 4.2T	44	36
TL 4.4T			10	6	1050	400	1000	200
TL 5.2T/5.4T/5.6T	47	39
TL 6.2T/6.4T/6.6T
