Dijagrami spajanja za ventilokonvektore (~220 V)

U nastavku možete pronaći 2 dijagrama ožičenja za ventilokonvektore, opremljene 3-brzinskim AC motorom (~220 V) i normalno zatvorenim ventilom(ima) s termoelektričnim aktuatorima.

4-cijevni sustav


Dijagram koji prikazuje ožičenje za ventilokonvektorsku jedinicu od 220 V.

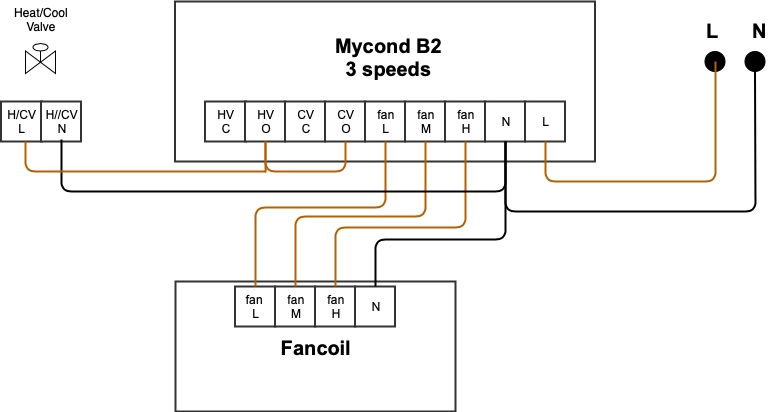

2-cijevni sustav

Dijagram koji ilustrira ožičenje za ventilokonvektore s priključkom od 220 V.

Ugradite kratkospojnik između priključka HV-O i CV-O.
